Manuel de mise en service
2. Faire glisser le couvercle vers l'arrière d'environ 6,4 mm (0,25 in) jusqu'à ce qu'il s'arrête pour désengager
les clips qui fixent le couvercle aux rails latéraux noirs.
3. Localiser la plaque du contrôleur intégré.
4. Desserrer la vis imperdable fixant la plaque du contrôleur intégré.
5. Tirer sur la goupille de verrouillage (1) et soulever la vis imperdable (2) de la plaque du contrôleur pour
faire pivoter la plaque du contrôleur de 90 degrés. Relâcher la goupille de verrouillage pour bloquer la
plaque du contrôleur en position haute.
La pile SAFT est à présent visible et accessible.
o
44

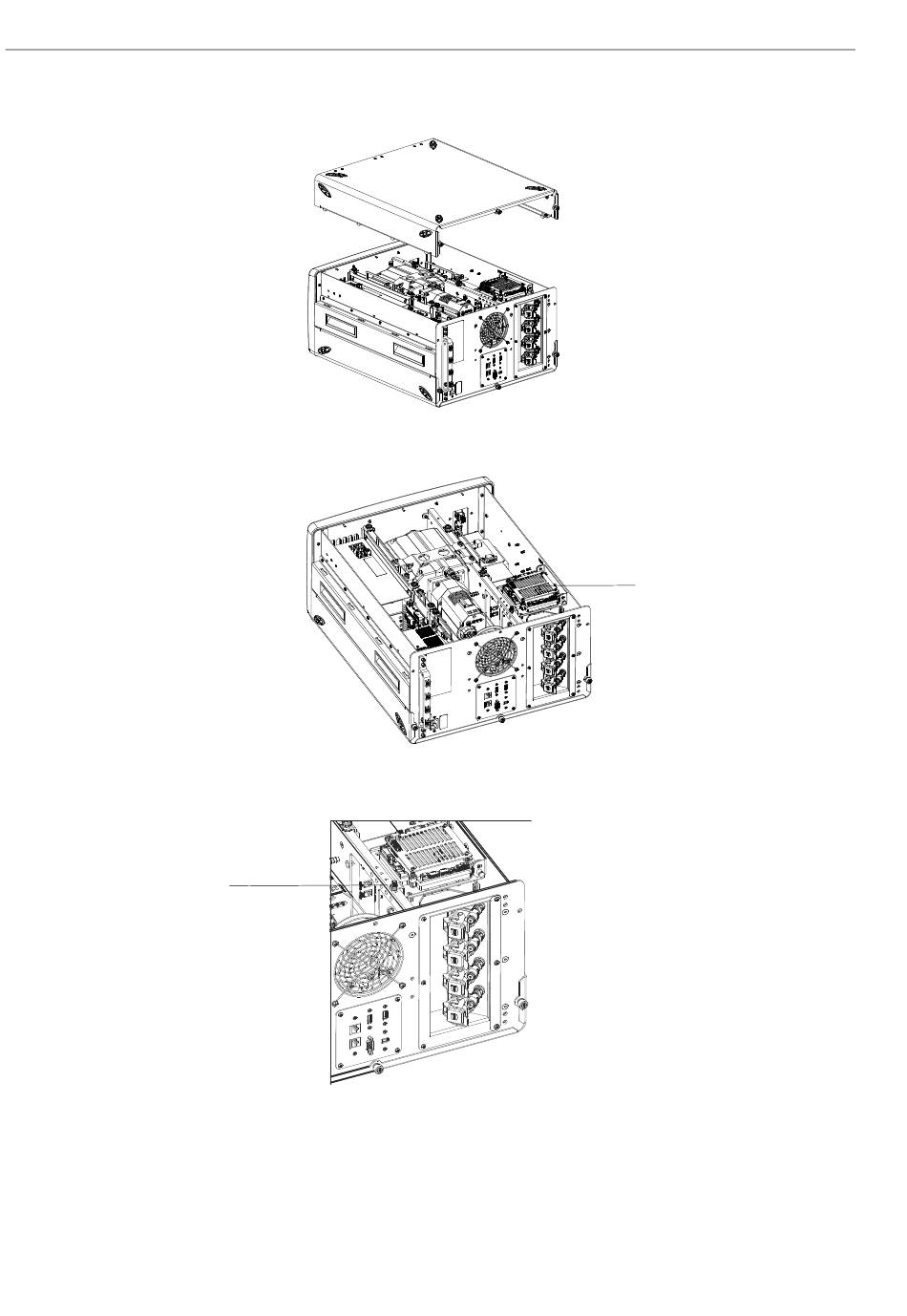

Figure 30 : Faire glisser le couvercle du Raman Rxn2 vers l'arrière
Figure 31 : Vue d'ensemble arrière avec plaque de contrôleur en position normale (1)
1
Figure 32 : Vis imperdables fixant le contrôleur intégré (1)
A0055213
1
A0055214
A0055209
Raman Rxn2
Endress+Hauser
