Manuel de mise en service
7.2.3
Schéma d'installation en zone explosible
7.2.4
Connecteurs de verrouillage laser à distance
Un connecteur de verrouillage à distance se trouve à côté de chaque connecteur de sonde de l'appareil. Ce connecteur
permet aux intégrateurs d'accéder au circuit de verrouillage des voies individuelles de l'analyseur et de raccorder des
dispositifs de commutation externes, tels que le bouton d'arrêt d'urgence et l'interrupteur de porte, comme moyen
supplémentaire d'arrêter le rayonnement laser pour chaque voie. Ce connecteur est en série avec la boucle de
verrouillage du connecteur de sonde de la voie associée. La sortie de ce connecteur est intrinsèquement sûre. Le
raccordement d'appareils externes, y compris le câblage, à ce connecteur sont régis par le dessin 4002396.
L'appareil est livré avec des fiches de court-circuit installées dans le connecteur de verrouillage à distance de chaque
voie. Si un câblage de terrain est nécessaire pour un interrupteur externe, une queue de cochon de verrouillage à
distance peut être achetée pour faciliter la connexion au câblage de terrain à l'aide de la réf. 70189075 (queue de
cochon unique) ou de la réf. 70189076 (quatre queues de cochon). Des fiches de court-circuit de remplacement
peuvent être achetées à l'aide de la réf. 70193450.
Si un interrupteur d'urgence est nécessaire pour interrompre simultanément les quatre voies d'un appareil à quatre
voies, un interrupteur à 4 pôles doit être utilisé. Les quatre boucles de verrouillage sont isolées électriquement et ne
Endress+Hauser

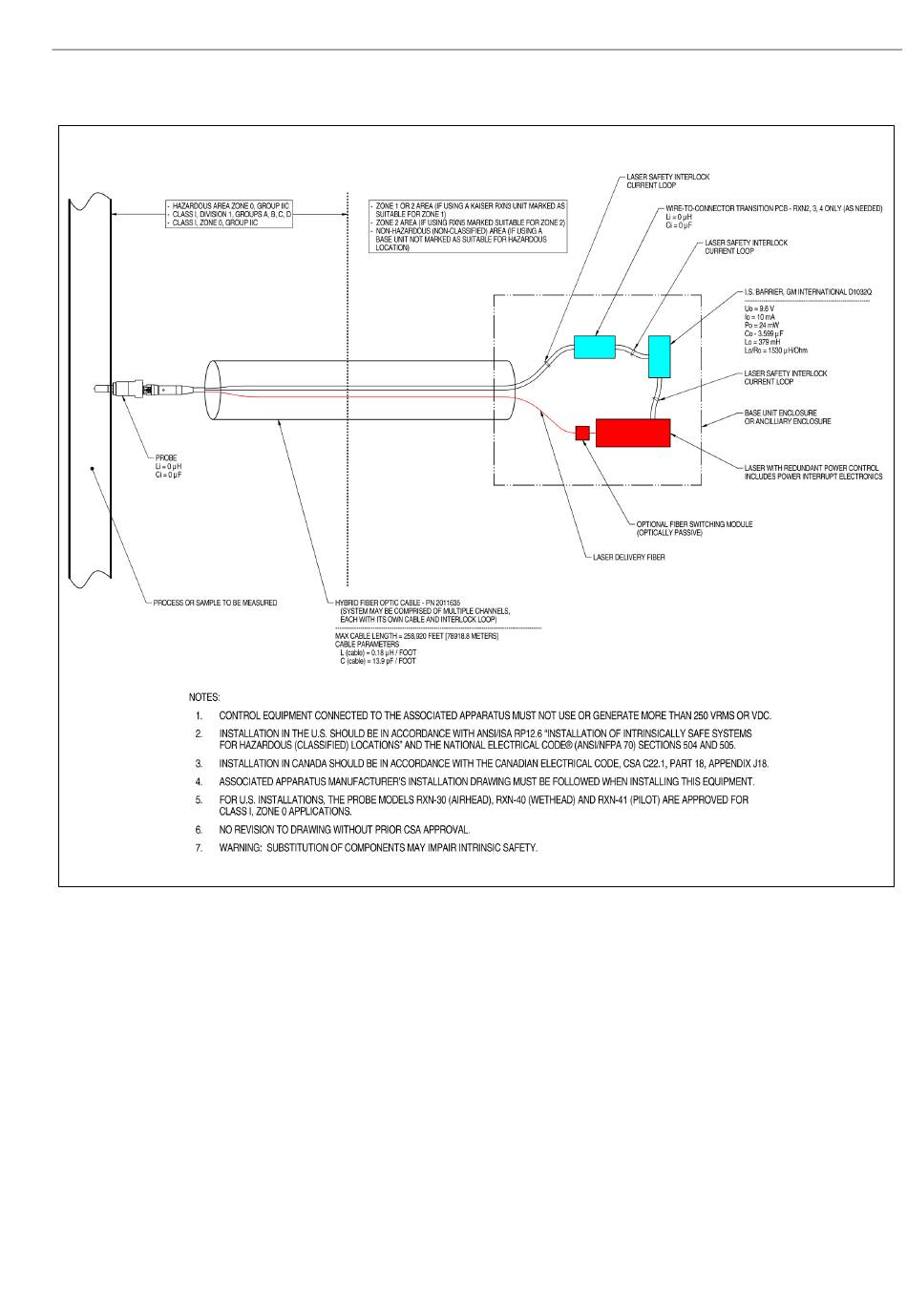

Figure 23 : Schéma d'installation en zone explosible (4002396 X6)
Raman Rxn2
A0049010
31
