Page 1 Products Solutions Services BA01435C/14/FR/04.20 71466130 2020-01-31 Valable à partir de la version 01.07.00 Manuel de mise en service Liquiline System CA80PH Analyseur colorimétrique pour les orthophosphates (méthode au vanadate de molybdate)
Page 3: Table Des Matières
Liquiline System CA80PH Sommaire Sommaire Informations relatives au Options de configuration ... 47 document ......5 Structure et principe du menu de configuration .
Page 4 Sommaire Liquiline System CA80PH 12.5 Remplacement des tuyaux ....151 12.6 Remplacer les éléments filtrants ..152 12.7 Remplacement des seringues ... . 152 12.8 Remplacement du Liquid Manager .
Page 5: Informations Relatives Au
Liquiline System CA80PH Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6: Documentation
En complément de ce manuel de mise en service, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Instructions condensées Liquiline System CA80PH, KA01186C • Manuel de mise en service Memosens, BA01245C • Description du logiciel pour les entrées Memosens •...
Page 7: Consignes De Sécurité
être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Liquiline System CA80PH est un analyseur par voie humide pour la détermination quasi continue de la concentration d' o rthophosphates dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
Page 8: Sécurité Du Produit
Consignes de sécurité fondamentales Liquiline System CA80PH 4. Marquez les produits endommagés comme défectueux. En cours de fonctionnement : 1. Si les défauts ne peuvent pas être éliminés : Les produits doivent être mis hors service et protégés contre une mise en service involontaire.
Page 9: Description Du Produit
Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80PH avec la configuration commandée • Réactif, réactifs et solution standard (à commander séparément) • Dispositif de préparation des échantillons Liquiline System CAT8x0 (en option) Microfiltration (Liquiline System CAT810) •...
Page 10 Description du produit Liquiline System CA80PH Filtration par membrane (Liquiline System CAT860) • Fonction : prélèvement et filtration • Cartouche filtrante à membrane en céramique ; dimension des pores 0,1 μm • Communication via protocole Memosens, commande via CA80 • Fonction de contre-lavage automatique avec solution de nettoyage et air comprimé...
Page 11 Liquiline System CA80PH Description du produit A0028789 A0028788  5 Ensemble de mesure avec Liquiline System  6 Ensemble de mesure avec Liquiline System CAT820 CAT860 Pompe Pompe Liquiline System CA80 Vanne Collecteur d' é chantillons Liquiline System CA80 Trop-plein collecteur d' é chantillons Échantillon...
Page 12: Architecture De L'appareil
Description du produit Liquiline System CA80PH A0028787  8 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un second analyseur Contre-lavage à l' a ir comprimé (en option) Deuxième analyseur Vanne (en option) Échantillon vers le deuxième analyseur Pompe Filtre (céramique)
Page 13: Plan Des Bornes
Liquiline System CA80PH Description du produit • Les entrées sont affectées aux voies de mesure dans l' o rdre croissant des emplacements et des ports. Dans l' e xemple ci-dessus : Affichage "CH1 : 1:1 pH verre" signifie : La voie 1 (CH1) est l' e mplacement 1 (module de base) : port 1 (entrée 1), capteur pH en verre •...
Page 14: Réception Des Marchandises Et Identification Du Produit
Réception des marchandises et identification du produit Liquiline System CA80PH Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 15: Adresse Du Fabricant
Liquiline System CA80PH Réception des marchandises et identification du produit Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique • dans les papiers de livraison Obtenir des précisions sur le produit...
Page 16: Montage
Montage Liquiline System CA80PH Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
Page 17: Emplacement De Montage
Liquiline System CA80PH Montage 654 (25.74) A0028821  15 Liquiline System CA80 avec socle, dimensions en mm (in) 1800 (70.9) 8 (0.31) A0041592  16 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch) 5.1.2 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants : ‣...
Page 18: Espacement Requis Lors Du Montage
Montage Liquiline System CA80PH ‣ S' a ssurer que l' é vacuation de l' u nité peut s' e ffectuer librement, sans aucun effet de siphonnage. ‣ S' a ssurer que l' a ir peut circuler librement à l' a vant du boîtier.
Page 19: Montage De La Version Avec Armoire Au Sol
Liquiline System CA80PH Montage Le matériel de montage nécessaire pour fixer l' a ppareil au mur n' e st pas fourni. ‣ Fournir le matériel de montage pour fixer l' a ppareil au mur (vis, chevilles) sur site.  20 Fixation du support au boîtier...
Page 20 Montage Liquiline System CA80PH 624 (24.57) 530 (20.87) A0036783  22 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 A0036785  23 Fixation du socle 1. Vissez le socle au sol. 2. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux.
Page 21: Version "Outdoor" : Montage Sur Une Colonne
Liquiline System CA80PH Montage Version "Outdoor" : montage sur une colonne 5.4.1 Installation de la colonne 4 x 12 (0.47) 250 (9.84) A0041437  24 Plan de fondation, dimensions en mm (in) En cas d' i nstallation en extérieur, il convient d' e nvisager une protection adéquate contre la foudre.
Page 22: Montage De L'analyseur Sur La Colonne
Montage Liquiline System CA80PH 5.4.3 Montage de l'analyseur sur la colonne A0041425 A0041426  25 Analyseur monté sur la colonne (vue de face)  26 Analyseur monté sur la colonne (vue arrière) Monter l' é lément de serrage du dispositif de retenue de la colonne sur les tiges de retenue et la colonne en utilisant les écrous.
Page 23 Liquiline System CA80PH Montage Monter l' u nité de support mural (contenue dans la livraison de l' a nalyseur) sur le dispositif de retenue de la colonne. Insérer l' e ntretoise. Visser l' é trier de suspension de l' u nité de support mural (contenu dans la livraison de l' a nalyseur) sur l' a nalyseur.
Page 24: Contrôle Du Montage
Montage Liquiline System CA80PH Accrocher l' a nalyseur. Fixer en place l' u nité de support mural supérieure à l' a ide de la vis fournie. Contrôle du montage Après le montage, vérifiez que tous les raccordements ont été effectués correctement.
Page 25: Raccordement Électrique
Liquiline System CA80PH Raccordement électrique Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
Page 26 Raccordement électrique Liquiline System CA80PH Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de terrain numériques Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers l' a vant. Retirer le capot fixé. 3. Retirer tous les tuyaux d' a spiration de liquides du Liquid Manager.
Page 27: Pour Toutes Les Versions
Liquiline System CA80PH Raccordement électrique 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant. 8. Uniquement pour les anciennes versions avec presse-étoupe G ou NPT : Remplacer les presse-étoupe à...
Page 28: Version 24 V : Raccordement De L'alimentation
Raccordement électrique Liquiline System CA80PH Après le raccordement : 1. Fixer le couvercle du compartiment de l' é lectronique à l' a ide des 6 vis. 2. Replier la plaque porteuse et utiliser les vis 6 pour la fixer après le raccordement.
Page 29: Version "Outdoor" : Raccordement De L'alimentation Et Du Chauffage De Tuyau
Liquiline System CA80PH Raccordement électrique A0040612  27 Affectation des bornes Tension 24 V interne Alimentation +24 V Alimentation -24 V Affectation : terre fonctionnelle Le marquage sur le bornier de raccordement est choisi de telle sorte à ce qu' i l s' a pplique à...
Page 30: Raccordement Du Dispositif De Préparation D'échantillons
Raccordement électrique Liquiline System CA80PH N N S A0040781  28 Occupation des bornes pour la version "Outdoor" Bornes d' a limentation Bornes du chauffage de tuyau Raccordement du dispositif de préparation d'échantillons 6.3.1 Raccordement de la vanne de nettoyage optionnelle du Liquiline System CAT810 1.
Page 31 Liquiline System CA80PH Raccordement électrique 6. Retirer le cache de protection dans le coin supérieur droit.  A0028925 7. Raccorder la vanne de nettoyage aux bornes enfichables suivantes :  GN/YE A0028926  29 Schéma de raccordement du Liquiline System CAT810 Liquiline System CAT810, 100 à...
Page 32 Raccordement électrique Liquiline System CA80PH 3. Desserrez un raccord de tuyau approprié sur la partie inférieure droite de l' a nalyseur et retirez le bouchon de la traversée. 4. Passez le tuyau spiralé dans la traversée de tuyau. 5. Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe filetés M prémontés par les presse-étoupe G' ou NPT fournis.
Page 33: Raccordement Des Capteurs Et Des Modules Supplémentaires
Liquiline System CA80PH Raccordement électrique Raccordement des capteurs et des modules supplémentaires 6.4.1 Aperçu du compartiment de raccordement dans le boîtier du régulateur Le régulateur est doté d' u n compartiment de raccordement séparé. ‣ 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.
Page 34: Raccordement Des Capteurs
Raccordement électrique Liquiline System CA80PH Module de base E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  35 Module de base E  36 Schéma de raccordement du module de base E Alimentation pour capteurs numériques à...
Page 35: Raccordement Des Entrées, Sorties Ou Relais Supplémentaires
Liquiline System CA80PH Raccordement électrique 3. Réalisez le raccordement selon →  37,  34. 4. Mettez le blindage externe du câble à la terre via le presse-étoupe métallique du rail de mise à la terre sous le module de base E.
Page 36 Raccordement électrique Liquiline System CA80PH Entrées courant Module 2AI – –  41 Module  42 Schéma de raccordement Sorties courant – – – – – –  44 Schéma de  45 Module  46 Schéma de  43...
Page 37 Liquiline System CA80PH Raccordement électrique Relais Module 2R Module 4R  47 Module  48 Schéma de  49 Module  50 Schéma de raccordement raccordement Endress+Hauser...
Page 38: Raccordement De La Communication Numérique
Raccordement électrique Liquiline System CA80PH Exemple : Raccordement de l' u nité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline ! Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
Page 39 Liquiline System CA80PH Raccordement électrique Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Désignation Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
Page 40: Réglages Hardware
Raccordement électrique Liquiline System CA80PH Module ETH 128/SW Service  55 Schéma de  54 Module raccordement LED sur la face avant du module Description Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
Page 41: Adresse Bus
Liquiline System CA80PH Raccordement électrique "OFF" "ON"  56 Commutateur DIP pour la terminaison interne ‣ A l' a ide d' u n outil approprié comme une pincette, mettez les quatre commutateurs DIP en position "ON".  La terminaison interne est utilisée.
Page 42: Garantir L'indice De Protection
Raccordement électrique Liquiline System CA80PH on off on off on off A0026776 A0026777 A0026778  58 Adresse PROFIBUS valide  59 Adresse Modbus valide 195  60 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,...
Page 43: Intégration Système
Liquiline System CA80PH Intégration système Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccorder le câble de communication de l' o rdinateur au port RJ45 du module 485 ou du module ETH. 485 / ETH Web Browser A0026779  61 Raccordement serveur web/Ethernet 7.1.2...
Page 44: Fonctionnement
Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 45: Bus De Terrain
Liquiline System CA80PH Intégration système FieldCare Service FXA291 A0029231  63 Vue d' e nsemble du raccordement 7.2.2 Établissement de la connexion de données 1. Démarrer FieldCare. 2. Établir une connexion avec la Commubox. Pour cela, sélectionner le ComDTM "CDI Communication FXA291".
Page 46 Intégration système Liquiline System CA80PH ‣ Raccordez le câble de données Modbus aux bornes du module de bus de terrain (RS 485) ou au port RJ45 (TCP) selon la description. Pour plus de détails sur la "Communication Modbus", voir les pages produit sur Internet (→...
Page 47: Options De Configuration
Liquiline System CA80PH Options de configuration Options de configuration Structure et principe du menu de configuration Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  65 Affichage (exemple)  64 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...
Page 48 Options de configuration Liquiline System CA80PH 8.2.2 Options de configuration Affichage uniquement • Vous pouvez uniquement lire les valeurs mais pas les modifier. • Les valeurs en lecture seule typiques sont : données de l' a nalyseur, données du capteur et informations système...
Page 49: Exemple : Menu/Configurer/Entrées/Ph/Compensation Milieu
Liquiline System CA80PH Options de configuration Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : •...
Page 50: Mise En Service
Mise en service Liquiline System CA80PH Mise en service Préparation Avant de raccorder l'appareil à l'alimentation électrique En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée sur la plaque signalétique se rapporte à...
Page 51 Cuvette Collecteur d' é chantillons Photomètre/cellule de mesure Pièce en T optional dilution A0041469  68 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à deux voies Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Cuvette Collecteur d' é...
Page 52: Raccordement Du Tuyau D'arrivée De L'échantillon
Mise en service Liquiline System CA80PH optional dilution A0033658  69 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à prise directe Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Photomètre/cellule de mesure Cuvette Pièce en T 9.1.2...
Page 53: Mise Sous Tension De L'appareil
Liquiline System CA80PH Mise en service 4. Vérifier que les tuyaux du dispositif de préparation d' é chantillons sont montés correctement dans les douilles de tuyau. Il ne devrait pas être possible de retirer les tuyaux sans exercer une certaine force.
Page 54 Mise en service Liquiline System CA80PH 5. Pour retourner au mode mesure : appuyez sur la touche programmable ESC pendant au moins une seconde.  Votre analyseur fonctionne à présent avec la configuration de base que vous venez de définir. Les capteurs raccordés utilisent les réglages usine du type de capteur respectif et les derniers réglages d' é...
Page 55: Configuration
Liquiline System CA80PH Configuration Configuration 10.1 Affichage 10.1.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
Page 56: Vues Attribution Des Voies
Configuration Liquiline System CA80PH Icône Emplacement Description Barre d' e n-tête Mode de simulation actif ou Memocheck SIM raccordée A la valeur mesurée Une valeur simulée influence la valeur mesurée A la valeur mesurée La valeur mesurée affichée est simulée (pour les capteurs) Barre d' e n-tête...
Page 57: Date Et Heure
Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale Fonction Options Info Tempo alarme 0 à 9999 s Ne sont affichées que les erreurs subsistant au- delà de la temporisation réglée. De cette Réglage par défaut manière, il est possible de supprimer les messages apparaissant brièvement suite à...
Page 58: Réglages Du Hold
Configuration Liquiline System CA80PH 10.2.3 Réglages du hold Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info Réglages Hold automatique Durée Hold 0 à 600 s L' é tat du hold est maintenu pendant la durée de la temporisation lorsque vous passez en mode Réglage par défaut...
Page 59 Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Identification registre Texte libre, 16 caractères Partie du nom du fichier lors de l' e xportation d' u n registre Registre d\' é vènements Sélection Tous les messages de diagnostic sont enregistrés •...
Page 60 Configuration Liquiline System CA80PH Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registre de données PE1 Affectation à la voie de mesure Source de données Lecture seule La voie de mesure affectée est affichée Paramètre mesuré Lecture seule Indication en texte clair du paramètre enregistré...
Page 61 Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Recherche heure 0:00:01 à 1:00:00 Intervalle de temps minimal entre deux entrées Format : H:MM:SS Réglage par défaut 0:01:00 Registre de données Sélection Mémoire circulaire • Mémoire circulaire Lorsque la mémoire est pleine, l' e ntrée actuelle •...
Page 62: Exemple : Nouveau Registre De Données (Configurer/Configuration Générale/Registres/Registres De Données/Nouveau)
Configuration Liquiline System CA80PH Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info ‣ Avert. débordement Sélection Choisir si un message de diagnostic doit être • Off reçu lorsque la mémoire de remplissage du Registre de données = • On registre correspondant est pleine.
Page 63: Configuration Avancée
Liquiline System CA80PH Configuration 10.2.5 Configuration avancée Réglages des diagnostics La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag.
Page 64 Configuration Liquiline System CA80PH PROFIBUS DP Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
Page 65 Liquiline System CA80PH Configuration Serveur Web Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Serveur web Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut...
Page 66 Configuration Liquiline System CA80PH EtherNet/IP Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Réglages Réglages liaison...
Page 67 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware de l' a nalyseur, du module de commande de l' a ctionneur, photomètre et préparation d' é...
Page 68 Configuration Liquiline System CA80PH Notez que les programmes de nettoyage et de régulation peuvent éventuellement être actifs. Voulez-vous poursuivre ? 1. Insérez la carte SD dans le lecteur de cartes du transmetteur. Il faut qu' u ne configuration ait été sauvegardée sur la carte SD.
Page 69: Analyseur
Liquiline System CA80PH Configuration Fonctions activées par un code upgrade : Fonctionnement Code upgrade commençant par Deux sorties courant (module BASE2-E uniquement) 081... Serveur Web 351... HART 0B1... PROFIBUS DP 0B3... Modbus TCP 0B8... Modbus RS485 0B5... EtherNet/IP 0B9... PROFINET 0B7...
Page 70 Configuration Liquiline System CA80PH 10.3.1 Configuration avancée Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Valeur mesurée Valeur principale Sélection Si une autre valeur principale est sélectionnée, • PO4 cela affecte d' a utres fenêtres d' a ffichage. • PO4-P Toutefois, si une autre valeur principale est •...
Page 71 Liquiline System CA80PH Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Surveillance Sélection • Off • On Réglage par défaut Seuil avertissement Heures fonction. Lecture seule restantes Seringue 2, Sélection Seringue 3, 1 à 90 (j) Seringue 7 Réglage par défaut 28 j Code diag.
Page 72 Configuration Liquiline System CA80PH Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Code diag. 726 Lecture seule Seuils alarme Standard S1 Sélection 1 à 20 % Réglage par défaut Réactif RB Sélection 1 à 40 % Réglage par défaut Réactif RK Sélection 1 à 40 % Réglage par défaut...
Page 73 Liquiline System CA80PH Configuration Menu/Configurer/Analyseur/Mesure Fonctionnement Options Info Date 01.01.1970 à 07.02.2106 Réglage par défaut JJ.MM.AAAA Heure 00:00:00 à 23:59:59 Réglage par défaut HH:MM:SS (24 h) Intervalle de mesure 0:10 à 24:00 (HH:MM) Réglage de la périodicité de mesure Réglage par défaut 0:15 Séquence de mesures...
Page 74: Dispositif De Préparation Des Échantillons
Configuration Liquiline System CA80PH Menu/Configurer/Analyseur/Etalonnage Fonctionnement Options Info Fact.d\' é talonnage Lecture seule Rapport entre la concentration mesurée et la concentration prédéfinie de la solution standard d' é talonnage. Réglages Concentration nominale 0,5 à 50,00 (mg/l) Réglage de la concentration de la solution standard d' é...
Page 75 Liquiline System CA80PH Configuration Menu/Configurer/Préparation échant. Fonction Options Info Si la condition de démarrage sélectionnée est Immédiat ou Date/heure: Intervalle nettoyage (CAT860) Sélection Nettoyage à l' a ir comprimé ou à l' e au pour • 0-01 à 90-00 (DD-HH) des intervalles de maintenance du filtre •...
Page 76 Configuration Liquiline System CA80PH Menu/Configurer/Préparation échant. Fonction Options Info Chauffages(CAT820, CAT860) Armoire Sélection En cas de rétrofit, le chauffage peut être • Disponible activé ici. • Non disponible Réglage par défaut Dépend de la version d' a ppareil Tuyau filtre Sélection...
Page 77: Entrées Courant
Liquiline System CA80PH Configuration Menu/Configurer/Préparation échant. Fonction Options Info Vanne de nettoyage Sélection En cas de rétrofit, la vanne peut être • Disponible activée ici. • Non disponible Réglage par défaut Non disponible L' o ption sélectionnée pour la vanne de nettoyage est Disponible Rétrolavage filtre...
Page 78: Entrées Et Sorties Binaires
Configuration Liquiline System CA80PH Menu/Configurer/Entrées/Entrée courant x:y Fonction Options Info ‣ Format val. mesurée Sélection Déterminez le nombre de décimales. • # • #.# • #.## • #.### Réglage par défaut ‣ Nom paramètre Texte libre, 16 caractères Attribuez un nom pratique, par ex. le nom du paramètre que la source de données...
Page 79: Régulation Du Chlore Avec Régulation Prédictive
Liquiline System CA80PH Configuration 10.6.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  70 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
Page 80: Interruption Du Fonctionnement Via Un Signal Externe
Configuration Liquiline System CA80PH 6. Mode entrée: Sélectionnez la valeur mesurée correspondante (Débit).  Vous pouvez à présent utiliser l' e ntrée que vous venez de configurer comme grandeur de perturbation pour votre régulateur 7. Variable perturbatrice: Dans le menu du transmetteur, sélectionnez l' e ntrée binaire à...
Page 81 Liquiline System CA80PH Configuration Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
Page 82 Configuration Liquiline System CA80PH Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
Page 83 Liquiline System CA80PH Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonctionnement Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Choisir ici quelles sorties binaires délivrent l' é tat Mesure active SP1 système d' u ne mesure en cours.
Page 84: Configuration Des Entrées Binaires
Configuration Liquiline System CA80PH 5.  Le niveau de signal de sortie Haut indique que l' é chantillon est nécessaire. 10.6.2 Configuration des entrées binaires Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Active/désactive l' e ntrée • Off •...
Page 85: Configuration Des Sorties Binaires
Liquiline System CA80PH Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
Page 86 Configuration Liquiline System CA80PH Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
Page 87: Sorties Signal
Liquiline System CA80PH Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit être • Aucune délivrée comme fréquence via la sortie binaire. • Entrées capteur • Entrées binaires • Régulateur •...
Page 88 Configuration Liquiline System CA80PH Menu/Configurer/Sorties/Sortie courant x:y Fonctionnement Options Info Sortie courant Sélection Cette fonction permet d' a ctiver ou de désactiver • Off la sortie d' u ne grandeur à la sortie courant • On Réglage par défaut Source de données Sélection...
Page 89 Liquiline System CA80PH Configuration Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
Page 90: Relais D'alarme Et Relais En Option
Configuration Liquiline System CA80PH Transmission de la grandeur réglante via la sortie courant Unipolaire+ à affecter à la sortie à laquelle est raccordé un actionneur pouvant augmenter la valeur mesurée. Unipolaire- à affecter à la sortie à laquelle est raccordé un actionneur pouvant diminuer la valeur mesurée.
Page 91: Délivrer La Grandeur Réglante D'un Régulateur
Liquiline System CA80PH Configuration Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
Page 92 Configuration Liquiline System CA80PH 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 93 Liquiline System CA80PH Configuration Fonction = Régulateur Fonctionnement Options Info Fréquence maximale 1 à 180 min Nombre maximum d' i mpulsions par minute Le régulateur calcule la durée d' i mpulsion Mode de fonction. = PFM Réglage par défaut conformément à ce réglage.
Page 94: Délivrer L'état D'une Fonction De Nettoyage
Configuration Liquiline System CA80PH Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage(pour capteurs) Fonctionnement Options Info Attributions Sélection Il est possible d' i ndiquer ici comment une • Aucune fonction de nettoyage doit être affichée pour le • Dépend du type de relais.
Page 95: Menu/Configurer/Fonctions Additionnelles/Régulateur
Liquiline System CA80PH Configuration 3. Définir le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  88 Remarque : En cas de sélection de Comportement Hold= Geler , non seulement le système balise l' é...
Page 96: Fonctions Additionnelles
Configuration Liquiline System CA80PH 3. Définissez le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  88 4. Dans le cas de régulateurs, définissez également le type de grandeurs réglantes.
Page 97 Liquiline System CA80PH Configuration Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
Page 98 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Programme nettoyage Sélection Choisir ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 ... 4 Réglage par défaut...
Page 99 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
Page 100: Régulateur
Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
Page 101 Liquiline System CA80PH Configuration La zone neutre sert à supprimer les trop petits écarts de régulation (e). L' é cart de régulation ainsi filtré alimente alors le régulateur PID effectif, qui se divise en 3 parties (de haut en bas) conformément aux composantes P (proportionnelle), I (intégrale) et D (différentielle).
Page 102 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurer d' a bord le régulateur et laisser le • Off commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, il est Réglage par défaut...
Page 103 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Type Régulateur Sélection Selon l' a ctionneur ayant été connecté, le process • PID 1 plage est influencé dans une seule direction (p. ex . • PID 2 plages chauffage) ou dans les deux directions (p. ex.
Page 104 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (p. ex.
Page 105 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 106 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquer la valeur mesurée qui doit être la Dépend de Source de grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut...
Page 107 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
Page 108 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
Page 109: Programmes De Nettoyage Pour Les Capteurs
Liquiline System CA80PH Configuration 10.8.3 Programmes de nettoyage pour les capteurs ATTENTION Nettoyage non désactivé lors de l'étalonnage ou de la maintenance Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Si un système de nettoyage est raccordé, il convient de le mettre à l' a rrêt avant de retirer le capteur du produit.
Page 110 Configuration Liquiline System CA80PH Chemoclean L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  38) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Fonction Options Info Temps nettoyage 0 à...
Page 111 Liquiline System CA80PH Configuration Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
Page 112: Fonctions Mathématiques
Configuration Liquiline System CA80PH Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour lancer •...
Page 113 Liquiline System CA80PH Configuration Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
Page 114: Conductivité Dégazée
Configuration Liquiline System CA80PH Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que l' o n utilise un capteur pH en verre, un capteur ISFET ou l' é...
Page 115 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conductivité dégazée Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique est le capteur en aval raccordé...
Page 116: Conductivité Différentielle
Configuration Liquiline System CA80PH Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat pour surveiller, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double...
Page 117 Liquiline System CA80PH Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 118 Configuration Liquiline System CA80PH Symbole Configuration Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique...
Page 119 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonctionnement Options Info Formule Texte libre Tableau →  117  S' a ssurer que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas pertinents.
Page 120 Configuration Liquiline System CA80PH 2. Raccorder un signal d' e ntrée analogique d' u n débitmètre volumique au module AI. 3. Configurer la fonction mathématique Formule: Source A = entrée signal phosphate et Source B = entrée signal débit volumique.
Page 121: Diagnostic Et Suppression Des
Liquiline System CA80PH Diagnostic et suppression des défauts Diagnostic et suppression des défauts 11.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
Page 122: Information De Diagnostic Dans L' A Ffichage
Diagnostic et suppression des défauts Liquiline System CA80PH Problème Cause possible Tests et/ou mesures correctives Pas de réactifs / Vérifier les niveaux échantillon Vérifier les tuyaux de réactifs Vérifier l' é chantillon (uniquement pour appareil à prise directe) Cuve optique contaminée Réaliser un étalonnage avec solution...
Page 123: Adaptation Des Informations De Diagnostic
Liquiline System CA80PH Diagnostic et suppression des défauts 11.4 Informations de diagnostic via bus de terrain Des événements de diagnostic, des signaux d' é tat et des informations additionnelles sont transmises selon les définitions et les possibilités techniques de chaque bus de terrain.
Page 124 Diagnostic et suppression des défauts Liquiline System CA80PH 4. Exemple : Vous désactivez le message.  Le message n' e st plus affiché. Dans le menu DIAG , le message apparaît comme Dernier message. Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à...
Page 125: Aperçu Des Informations De Diagnostic
Liquiline System CA80PH Diagnostic et suppression des défauts Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Programme nettoyage Sélection Choisissez si le message de diagnostic doit • Aucun déclencher un programme de nettoyage. • Nettoyage 1 ... 4 Vous pouvez définir les programmes de...
Page 126 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Données module Au moins 1 module a des données de configuration incorrectes Contrôler les informations système. Contacter le SAV. Consommation Consommation totale trop élevée électrique...
Page 127 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Module connecté Pas de communication avec le dispositif de préparation d' é chantillons ‣ Vérifier le câble de raccordement avec le dispositif de préparation d' é chantillons.
Page 128 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Carte SD (80%) Carte SD pleine à 80 % Remplacer la carte SD par une carte vierge. Effacer la carte SD. Régler les propriétés du registre sur tampon circulaire (Configurer/Configuration générale/Registres).
Page 129 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Configuration Mauvaise configuration du dispositif de préparation d' é chantillons Dans Configurer/Préparation échant., vérifier le nombre de voies utilisées, leur mode de fonctionnement et le type d' i nstallation.
Page 130 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Avertissement liquides Liquides consommables, avertissement La mesure est toujours possible. Causes possibles • Le niveau d' u n ou de plusieurs liquides est faible •...
Page 131 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Défaut échangeur cat. Valeurs invalides pour la conductivité ou le débit Vérifier les valeurs mesurées valides dans le menu de la fonction mathématique. Vérifier les capteurs.
Page 132 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Valeur procédé Valeur mesurée en dehors des spécifications Valeur mesurée invalide. Modifier la gamme de mesure. Étalonner le système. 951 - Hold actif CH1 ..
Page 133: Messages De Diagnostic Spécifiques Au Capteur
Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Gamme rH calculé Calcul du rH en dehors de la gamme de mesure Gamme cond. Conductivité différentielle en dehors de la gamme differentiel. de mesure...
Page 134 Diagnostic et suppression des défauts Liquiline System CA80PH Registre Visible dans Entrées Peut être Peut être max. désactivé registre entrées exporté peut être peuvent effacé être effacées Registre d' é vénements Evènements analyseur 19500 analyseur Registre d' é talonnage Registre étalonnages...
Page 135 Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Evènements configuration Liste chronologique des événements de configuration Montrer Les événements sont Sélectionner un événement particulier pour affichés afficher plus de détails. Aller à la date Entrée de l'utilisateur Utiliser cette fonction pour aller directement à...
Page 136 Diagnostic et suppression des défauts Liquiline System CA80PH 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  81 Affichage simultané de deux graphes, celui du haut est "sélectionné"...
Page 137 Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Pour un appareil bivoie, le registre de données SP2 est également affiché...
Page 138 Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Registres Fonctionnement Options Info Régler la fenêtre de Il est possible d' i ndiquer ici les heures de début et tracé de fin des entrées du registre à afficher graphiquement. Début courbe Sélection...
Page 139: 11.10 Informations Système
Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données PE1 été...
Page 140 Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Information système Fonctionnement Options Info Version MPL Lecture seule Version actuelle Module de contrôle FXAB1 Lecture seule • Version firmware • Version Hardware Photomètre Lecture seule • Version firmware • Version Hardware Préparation échant.
Page 141: 11.11 Informations Sur Le Capteur
Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Information système Fonctionnement Options Info Modules système Fond panier Lecture seule Ces informations sont fournies pour • Description chaque module électronique Base • Numéro de série disponible. Indiquer les numéros de • Code commande série et références lors de la...
Page 142: 11.13 Test De L'appareil
Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Simulation Principe de fonctionnement Options Info Sortie courant x:y Simulation d' u n courant de sortie Ce menu apparaît autant de fois qu' i l y a de sorties courant. Simulation Sélection Si vous simulez la valeur à...
Page 143 Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Démarrer Arrêt Préparation échant. 1(CAT820/CAT860) Dépend du système de préparation d' é chantillons raccordé Chauffage armoire Test du chauffage du boîtier Température Lecture seule Affichage de la température actuelle du boîtier...
Page 144: 11.14 Réinitialiser
Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Test système Fonction Options Info Vers le collecteur d Si le dispositif de préparation d' é chantillons \' e chantillon CAT860 est raccordé, cette option de menu est également affichée. La vanne d' a limentation en échantillon est ouverte en direction du collecteur.
Page 145: 11.15 Informations Sur Les Durées De Fonctionnement
Liquiline System CA80PH Diagnostic et suppression des défauts 11.15 Informations sur les durées de fonctionnement DIAG/Information temps de fonctionnement Fonctionnement Options Info Temps fonct. des filtres cartouche Cartouche filtrante Lecture seule Affiche la durée d' u tilisation en jours Temps fonct. photomètre Photomètre...
Page 146: 11.16 Historique Du Firmware
Diagnostic et suppression des défauts Liquiline System CA80PH 11.16 Historique du firmware Date Version Modifications du firmware Documentation 06/2017 01.06.04 Extension BA01245C/07/../03.16 • Nouvelle fonction mathématique Formule BA01435C/07/../03.17 • Améliorations • Nettoyage chimique (CAT860) • Étalonnage du point zéro DCO •...
Page 147: Maintenance
Liquiline System CA80PH Maintenance Maintenance Effets sur le process et la commande de process ‣ Prendre toutes les mesures nécessaires à temps pour garantir la sécurité de fonctionnement et la fiabilité du point de mesure. AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort...
Page 148: Nettoyage
Maintenance Liquiline System CA80PH Intervalle Travaux de maintenance Tous les 12 mois • (Si nécessaire) remplacer les tuyaux : • Norprene, noir • C-Flex, blanc ID 1,6 mm • Remplacer les éléments filtrants • Remplacer le joint torique dans le couvercle du collecteur d' é chantillon...
Page 149: Nettoyage Du Collecteur D'échantillons (En Option)
Liquiline System CA80PH Maintenance Rinçage du collecteur d'échantillon avec de l'échantillon et vidange 1. Ouvrez l' a nalyseur. 2. Arrêtez l' a limentation en échantillon. 3. Appuyez sur la touche programmable MODE et sélectionnez Mode manuel .  L' a fficheur indique Mode actuel- Manuel.
Page 150: Réaliser Un Étalonnage Du Point Zéro
Maintenance Liquiline System CA80PH 3. Appuyez sur la touche programmable MODE et sélectionnez Mode manuel .  L' a fficheur indique Mode actuel- Manuel. Attendez que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous Menu/Opération/Opération manuelle.
Page 151: Remplacement Des Tuyaux
Liquiline System CA80PH Maintenance Déterminer le point zéro 1. Appeler : Menu/Opération/Opération manuelle/Déterminer point zéro. 2. Réaliser un étalonnage du point zéro.  Les valeurs ne doivent différer que légèrement (0,2 mg/l PO 3. Une fois l' é talonnage réussi, le message suivant apparaît : "Voulez-vous utiliser les données d' é...
Page 152: Remplacer Les Éléments Filtrants
Maintenance Liquiline System CA80PH 12. Appuyer sur la touche programmable MODE et sélectionner Continuer mode automatique ou Démarrage mode auto. 12.6 Remplacer les éléments filtrants Il vous faut les pièces suivantes : Filtre à air (contenu dans le kit de maintenance CAV800) 1.
Page 153: Remplacement Du Liquid Manager
Liquiline System CA80PH Maintenance 6. Sélectionner les seringues qui ont été remplacées, puis appuyer sur OK pour confirmer. 7. Sélectionner l' R emettre à zéro temps de fonction.. 8. Sélectionner Menu/Opération /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon. 9. Sélectionner tous les flacons et appuyer sur OK pour confirmer.
Page 154: Mise Hors Service
Maintenance Liquiline System CA80PH 2. Glissez le support de seringue sur les crochets de verrouillage. Assurez-vous que le support s' e nclenche. Veillez à ce que le tuyau d' é vacuation D6 se trouve derrière la seringue 7. Réinsérer les flacons et redémarrer l'analyseur 1.
Page 155: Vidanger Le Collecteur D'échantillons
Liquiline System CA80PH Maintenance 12.9.2 Vidanger le collecteur d'échantillons 1. Menu/Opération /Maintenance/Mise hors service/Collecteur d\'echant./Le collecteur d\'échantillon est vide/Démarrer doit être sélectionné.  Le système est rincé automatiquement avec de l' é chantillon puis vidangé. Ce processus prend environ 4 minutes.
Page 156: Réparation
Réparation Liquiline System CA80PH Réparation 13.1 Pièces de rechange Pour toute question concernant les pièces de rechange, contacter le SAV Endress +Hauser. 111 117 128 A0028752 A0028753  82  83 A0028754 A0028755  84  85 A0028756 A0028757  86 ...
Page 157 Liquiline System CA80PH Réparation Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : régulateur avec afficheur 71218395 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : support mural 71218400 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : socle du boîtier 71218402 Kit instructions, pièces de rechange CA8x...
Page 158 Réparation Liquiline System CA80PH Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : Liquid manager, complet (1 pce) 71218492 Kit instructions, ingénierie de process CA8x Kit CA8x : moteur pour Liquid manager 71218493 Kit instructions, ingénierie de process CA8x...
Page 159: Retour De Matériel
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 160: Accessoires
Accessoires Liquiline System CA80PH Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. ‣ Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. 14.1 Dispositif de préparation des échantillons Liquiline System CAT810 •...
Page 161: Solution De Nettoyage Cy800 (Pour Les Tuyaux Dans L'appareil)
Liquiline System CA80PH Accessoires 14.3.2 Solution standard CY80PH 1 l (34 fl.oz.) de solution standard avec différentes concentrations d' o rthophosphates. Méthode bleue : • 1,0 mg/l PO -P (3,07 mg/l PO ; réf. CY80PH-E1+TL • 2,0 mg/l PO -P (6,13 mg/l PO ) ;...
Page 162: Kits De Mise À Niveau Caz800
Accessoires Liquiline System CA80PH 14.6 Kits de mise à niveau CAZ800 Kit pour l' a jout d' u n collecteur d' é chantillon • Collecteur avec contrôle de niveau, prémonté sur le support de fixation • Tuyaux, raccords • Code upgrade •...
Page 163: Capteurs
Liquiline System CA80PH Accessoires 14.7 Capteurs 14.7.1 Électrodes de pH en verre Orbisint CPS11D • Capteur de pH pour technologie de process • Version SIL en option pour le raccordement à un transmetteur SIL • Avec diaphragme PTFE anticolmatage • Configurateur de produit sur la page produit : www.fr.endress.com/cps11d...
Page 164: Capteurs De Conductivité Avec Mesure Inductive De La Conductivité
Accessoires Liquiline System CA80PH Ceragel CPS72D • Electrode de redox avec système de référence comprenant un piège à ions • Configurateur de produit sur la page produit : www.fr.endress.com/cps72d Information technique TI00374C Orbipac CPF82D • Capteur de redox compact pour installation intégrée ou immergée dans l' e au industrielle et les eaux usées...
Page 165: Capteurs À Sélectivité Ionique
Liquiline System CA80PH Accessoires Memosens COS81D • Capteur optique stérilisable pour l' o xygène dissous • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos81d Information technique TI01201C 14.7.6 Capteurs de dioxyde de chlore et de chlore CCS50D •...
Page 166: Mesure D'interface
Accessoires Liquiline System CA80PH 14.7.10 Mesure d'interface Turbimax CUS71D • Capteur pour la mesure de voile de boue • Capteur d' i nterface à ultrasons • Configurateur de produit sur la page produit : www.fr.endress.com/cus71d Information technique TI00490C 14.8 Fonctionnalités supplémentaires ‣...
Page 167: Câble De Mesure
Liquiline System CA80PH Accessoires Kits de transformation 71219868 Kit de mise à niveau CM442/CM444/CM448/CSF48/CA80 ; module d' e xtension 485 ; EtherNet/IP (+ serveur web) 71279809 Kit de mise à niveau CM442/CM444/CM448/CSF48/CA80 ; module d' e xtension ETH + Modbus 71279812 Kit de mise à...
Page 168: Caractéristiques Techniques
Caractéristiques techniques Liquiline System CA80PH Caractéristiques techniques 15.1 Entrée Grandeurs mesurées , PO -P, P [mg/l, ppm] Gamme de mesure CA80PH-**E1 : 0,05 à 2,5 mg/l PO CA80PH-**E2 : 0,05 à 10 mg/l PO CA80PH-**E3 : 0,5 à 20 mg/l PO CA80PH-**E4 : 0,5 à...
Page 169: Sorties Courant, Actives
Liquiline System CA80PH Caractéristiques techniques Modbus RS485 Codage du signal EIA/TIA-485 Vitesse de transmission des données 2400, 4800, 9600, 19200, 38400, 57600 et 115200 baud Séparation galvanique Terminaison de bus Commutateur à coulisse interne avec affichage par LED Serveur web et Modbus TCP Codage du signal IEEE 802.3 (Ethernet)
Page 170: Sorties Relais
Caractéristiques techniques Liquiline System CA80PH Spécification de câble Type de câble Recommandation : câble blindé Spécification de câble Max. 2,5 mm (14 AWG) 15.4 Sorties relais Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) •...
Page 171: Données Spécifiques Au Protocole
Liquiline System CA80PH Caractéristiques techniques 15.5 Données spécifiques au protocole Modbus RS485 Protocole RTU/ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
Page 172: Alimentation
Caractéristiques techniques Liquiline System CA80PH Maximum RPI 10000 ms Intégration système EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory Talk SE Données IO Input (T → O) Etat de l' a ppareil et message de diagnostic avec la plus haute priorité...
Page 173: Caractéristiques De Performance
Liquiline System CA80PH Caractéristiques techniques G³/₈ 4 à 8 mm (0.16 à 0.32") NPT½" 6 à 12 mm (0.24 à 0.48") G½ 7 à 12 mm (0.28 à 0.48") Les presse-étoupe montés en usine sont serrés avec 2 Nm. Raccordement des capteurs...
Page 174: Intervalle Périodique
Caractéristiques techniques Liquiline System CA80PH LOQ (limite de 0,05 mg/l (ppm) PO quantification, s' a pplique uniquement à la méthode au bleu) • Méthode bleue : ± 2% de la valeur affichée + 0,01 mg/l (ppm) Répétabilité • Méthode jaune : ± 2% de la valeur affichée + 0,05 mg/l (ppm) Répétabilité...
Page 175: Process
Liquiline System CA80PH Caractéristiques techniques Indice de protection IP55 (armoire, socle de l' a nalyseur), TYPE 3R (armoire, socle de l' a nalyseur) Compatibilité Emissivité et immunité aux interférences selon EN 61326-1:2013, classe A pour les domaines industriels électromagnétique Sécurité électrique Selon EN/IEC 61010-1:2010, classe de protection I Basse tension : catégorie de surtension II...
Page 176 Caractéristiques techniques Liquiline System CA80PH Parties en contact avec le produit Seringues Plastique PP et élastomère TPE Liquid Manager Plastique PP et élastomère FKM Tuyaux C‐Flex, NORPRENE Fenêtre optique Verre Joint profilé Élastomère EPDM Collecteur d' é chantillons (en option) •...
Page 177: Index
Liquiline System CA80PH Index Index Conditions de montage ..... . . 16 Conductivité dégazée ......114 Accessoires Conductivité...
Page 178 Index Liquiline System CA80PH Ensemble de mesure ......9 Kit de mise à niveau ......162 Entrée...
Page 179 Liquiline System CA80PH Index Suppression des défauts générale ... . 121 Symboles ........5 Raccordement Analyseur .
Page 180 www.addresses.endress.com...

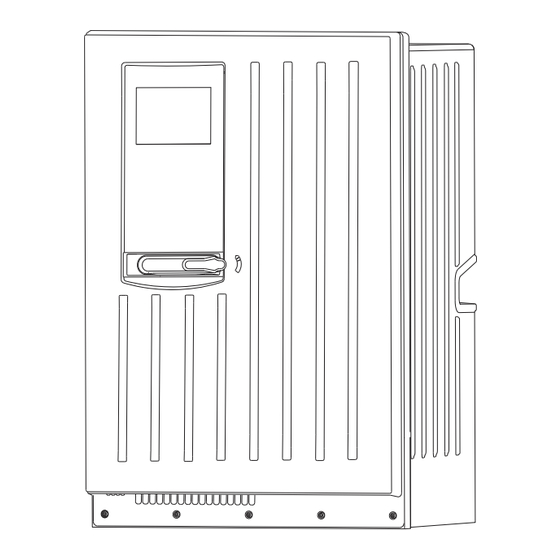

Endress+Hauser Liquiline System CA80PH Manuel De Mise En Service
