Manuel de mise en service
ATTENTION
Les sondes non utilisées qui sont fixées à l'analyseur Raman Rxn2 doivent TOUJOURS être munies d'un capuchon
afin d'empêcher la lumière ambiante parasite de pénétrer dans la sonde. La lumière ambiante parasite, qu'elle
provienne d'une sonde non munie d'un capuchon ou d'une protection incomplète de l'échantillon contre la
lumière, peut produire des interférences spectrales indésirables et entraîner un échec ou une imprécision de
l'étalonnage.
AVERTISSEMENT
Les sondes reliées à l'analyseur Raman Rxn2 doivent toujours être munies d'un capuchon ou orientées vers une
cible diffuse à l'écart des personnes si elles ne sont pas installées dans une chambre de prélèvement.
6. Pour chaque câble à fibres optiques EO, retenir le câble à fibres optiques EO de la sonde à l'aide de la barre de
décharge de traction située à l'arrière de l'appareil. Pour la sonde Rxn-20, utiliser le guide de fibre et la barre de
décharge de traction situés à l'arrière de l'appareil.

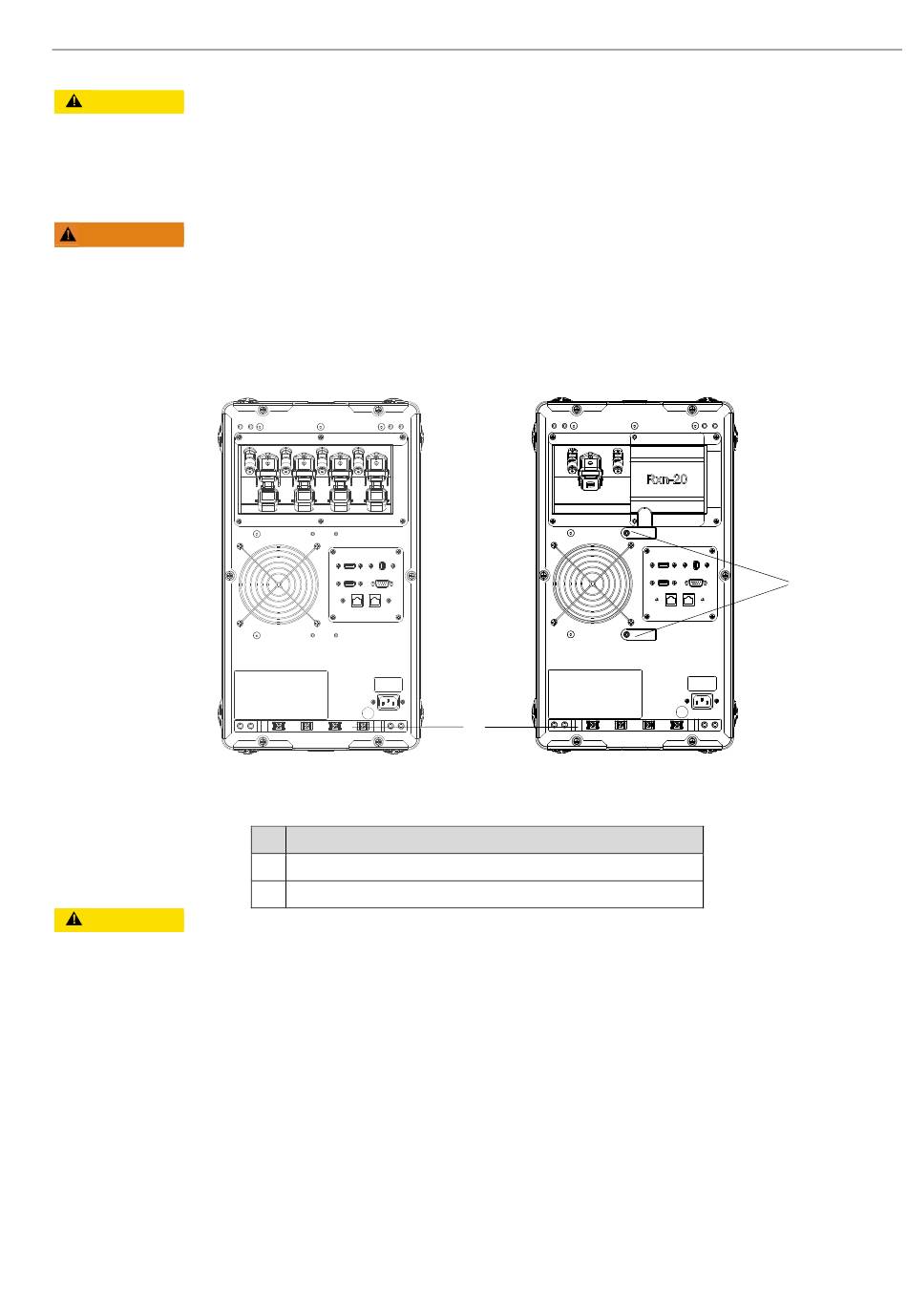

Figure 8 : Barre de décharge de traction pour la fibre EO sur le Raman Rxn2 multivoie (à gauche) et le Raman Rxn2 hybride (à droite)
ATTENTION
Lors de l'installation de la sonde in situ, l'utilisateur doit prévoir une décharge de traction pour le câble à fibre
optique EO à l'emplacement d'installation de la sonde.
5.2.3.2
Pour les configurations hybrides
La voie ALT utilise un câble EO avec une boucle de verrouillage laser électrique intégrée ; le processus de connexion
de la voie ALT est décrit dans la section précédente. La voie Rxn-20 du Raman Rxn2 en configuration hybride possède
quatre points de connexion : verrouillage électrique de la fibre, excitation, collecte et étalonnage. Les connexions
d'excitation et d'étalonnage utilisent des connecteurs à fibres de type FC, tandis que la connexion de collecte utilise un
connecteur à fibres de type transfert mécanique (MT). Un connecteur de verrouillage à distance est également prévu
pour la voie Rxn-20 et est situé à côté de la connexion de verrouillage électrique de la fibre. Les fibres d'excitation, de
collecte et d'étalonnage de la sonde Rxn-20 sont fragiles et il faut veiller à les acheminer et à les retenir correctement
en suivant les procédures suivantes.
Pour connecter une sonde à la voie Rxn-20 :
1. Retirer le couvercle en plastique Rxn Rxn-20 en dévissant les deux vis à six pans creux à l'aide du tournevis boule
de 7/64" fourni avec l'appareil. Les différents connecteurs pour la voie Rxn-20 apparaissent.
Endress+Hauser
A00xxxx
A0054421
#
Description
1
Barre de décharge de traction
2
Guide de fibre
1
Raman Rxn2
2
A0055172
