Manuel de mise en service

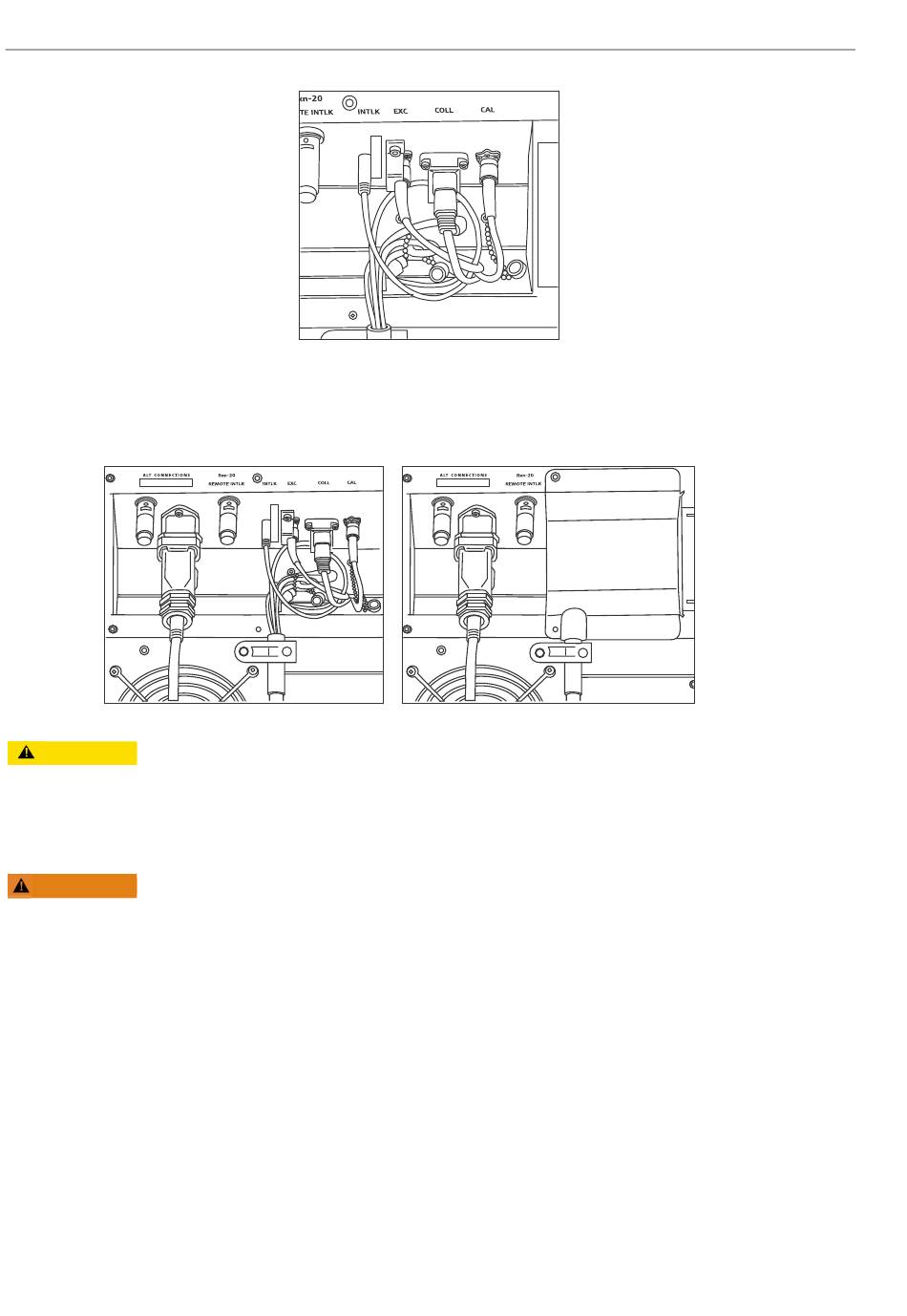

Figure 15 : Raccordement correct du connecteur de verrouillage et acheminement correct de la fibre
12. Remettre en place le couvercle en plastique de la Rxn-20, en veillant à ce qu'aucune fibre ne soit coincée entre le
couvercle et la bride du panneau de connexion. Remettre en place et serrer les deux vis à six pans creux pour
maintenir le couvercle en place à l'aide d'un tournevis boule de 7/64".
Figure 16 : Avant (à gauche) et après (à droite) la remise en place du couvercle de voie Rxn-20
ATTENTION
Les sondes non utilisées qui sont fixées à l'analyseur Raman Rxn2 doivent TOUJOURS être munies d'un capuchon
afin d'empêcher la lumière ambiante parasite de pénétrer dans la sonde. La lumière ambiante parasite, qu'elle
provienne d'une sonde non munie d'un capuchon ou d'une protection incomplète de l'échantillon contre la
lumière, peut produire des interférences spectrales indésirables et entraîner un échec ou une imprécision de
l'étalonnage.
AVERTISSEMENT
Le faisceau émergeant de la sonde Rxn-20 est dangereux pour les yeux. Toujours fixer la sonde de manière à ce
qu'elle soit orientée en toute sécurité, à l'écart de toute personne. Ne jamais manipuler la sonde librement
lorsqu'elle est opérationnelle.
5.2.4
Mise sous tension de l'analyseur Raman Rxn2
Presser et relâcher le bouton Marche/Arrêt, puis tourner l'interrupteur à clé du laser sur la position ON. Le bouton
Marche/Arrêt clignote une fois par seconde jusqu'au démarrage de Raman RunTime. La LED d'activation du laser
s'allume en rouge et l'interrupteur d'alimentation s'allume en bleu fixe.
Voir Panneau avant → pour plus d'informations sur le bouton Marche/Arrêt.
22
A0048613
A0048614
Raman Rxn2
Endress+Hauser
