Manuel de mise en service
peuvent PAS être reliées électriquement. Endress+Hauser recommande la référence IDEC XN1E‑BV404MR pour un
bouton d'arrêt d'urgence 4PST‑NC.
Se référer au dessin 3000095 pour les détails de la connexion de verrouillage à distance.
7.3
Intérieur du Raman Rxn2
L'intérieur du Raman Rxn2 avec le couvercle enlevé est illustré ci-dessous. Les composants internes sont communs
pour toutes les configurations.
1
2
3
4
5
#
1
2
3
4
5
6
7
8
9
10
11
32

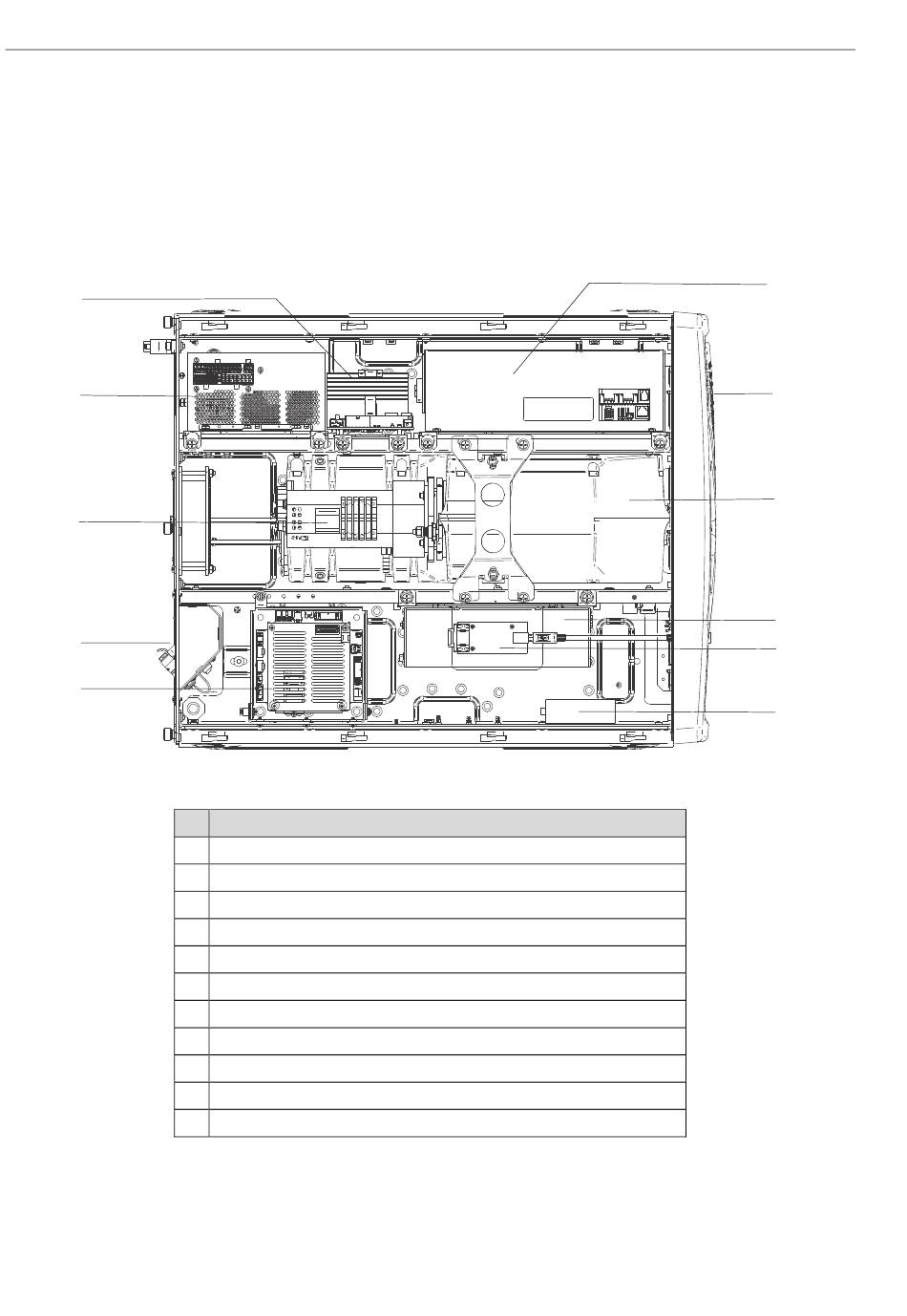

Figure 24 : L'intérieur de l'analyseur Raman Rxn2
Description
Module de commande de puissance (PCM)
Alimentation électrique
Capteur de température interne
Fibres optiques d'excitation et de collecte
Contrôleur intégré
Module laser
Entrée d'air avec capteur de température ambiante incorporé
Module spectrographe
Module CSM
Convertisseur série
Concentrateur USB
Raman Rxn2
6
7
8
9
10
11
A0054425
Endress+Hauser
