Manuel de mise en service
3.3.2
Panneau arrière
Le panneau arrière de l'appareil comporte les ports d'entrée/sortie (E/S) standard. Il s'agit notamment des ports
suivants : écran tactile, USB, Ethernet, série et vidéo.
1
2
3

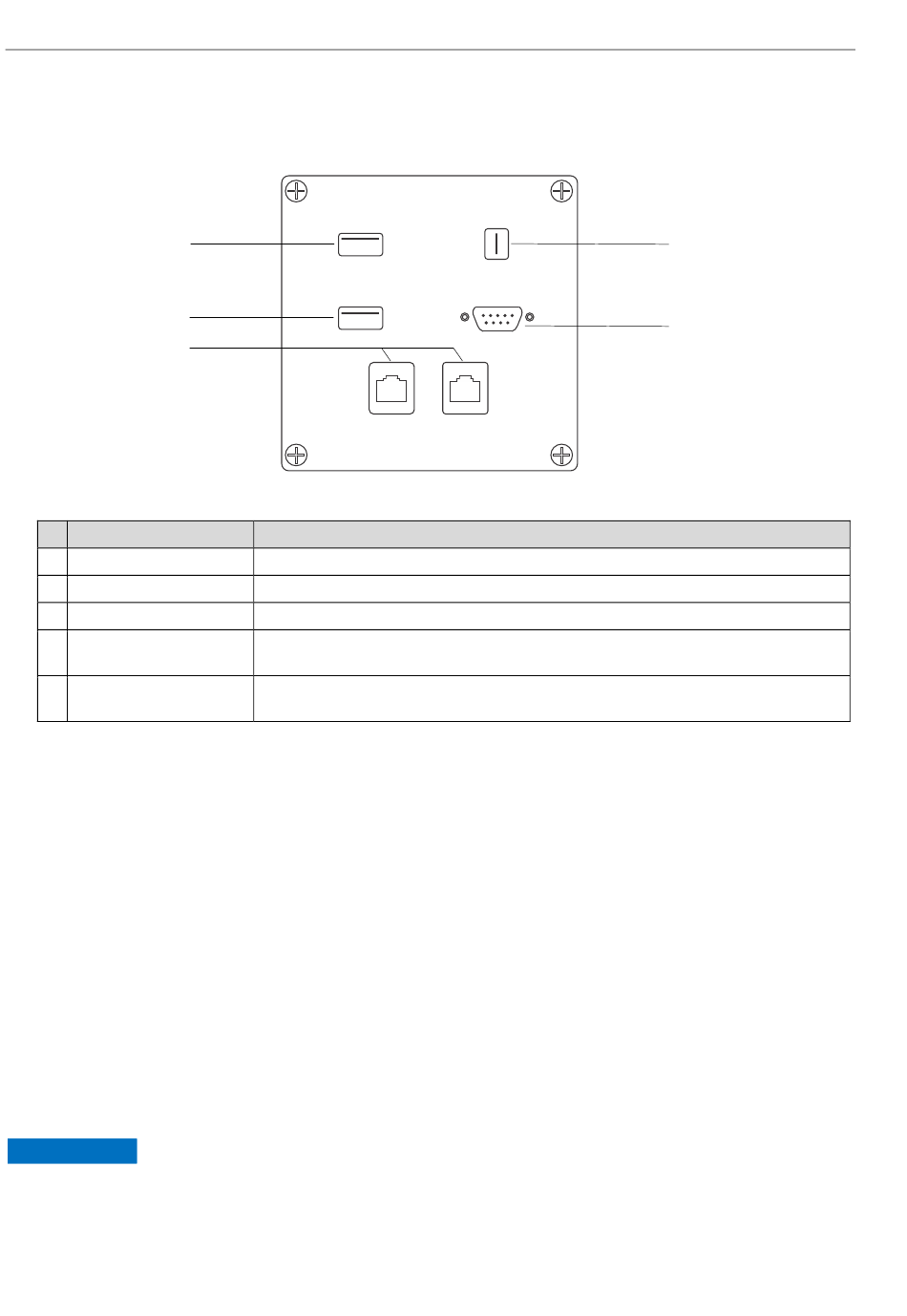

Figure 2 : Panneau arrière comportant les entrées/sorties d'un analyseur Raman Rxn intégré
#
Nom
1
Port USB pour écran tactile Port USB 2.0 utilisé pour raccorder l'écran tactile.
2
Port USB (auxiliaire)
3
Port Ethernet (2)
4
Port vidéo pour l'écran
tactile
5
Port série RS-485
3.3.3
Panneau arrière : configurations monovoie et à quatre voies du Rxn2
Toutes les entrées/sorties (E/S) normales du système sont situées à l'arrière de l'unité de base. Cela inclut :
• Connecteur à fibres EO / raccordements électriques pour jusqu'à quatre sondes installées à distance pour l'analyseur
Raman Rxn2 à quatre voies (les analyseurs monovoie n'ont qu'un seul raccordement de sonde). Le raccordement
électrique contenu dans la fibre optique est une boucle de verrouillage à sécurité intrinsèque qui éteint le laser en
cas de rupture de la fibre.
• Quatre connexions de verrouillage à distance pour l'analyseur Raman Rxn2 à quatre voies (une seule pour la
configuration monovoie), chacune à sécurité intrinsèque et en série avec les boucles de détection de rupture de fibre
décrites au point précédent.
• Deux ports Ethernet TCP/IP pour l'automatisation OPC et Modbus ainsi que pour la commande à distance
• Un port série RS-485 pour l'automatisation Modbus.
• Un mini-port d'affichage pour l'afficheur local (si nécessaire)
• Deux ports USB 2.0 type A, un pour l'écran tactile local (si nécessaire) et un réservé pour une utilisation future
• Entrée d'alimentation AC, fiche C13 requise. Voir Spécifications → .
REMARQUE
Manipuler les sondes et les câbles avec précaution.
Les câbles à fibres optiques ne doivent PAS être pliés et doivent être acheminés de manière à respecter le rayon
de courbure minimal de 152,4 mm (6 in).
Les câbles peuvent être endommagés de façon permanente s'ils sont pliés au-delà du rayon minimal.
12
TOUCHSCREEN
AUX
NETWORK 1
Description
Port USB 2.0 de backup. Réservé pour une utilisation future.
Ports Ethernet pour la connexion réseau.
Port vidéo pour le raccordement à l'écran tactile local (si nécessaire).
Port série RS-485, semi-duplex. Fournit des données d'automatisation via l'unité terminale
distante (RTU) Modbus. Paramètres de port configurables dans Raman RunTime.
DISPLAY
RS-485
NETWORK 2
A0048691
Raman Rxn2
4
5
Endress+Hauser
