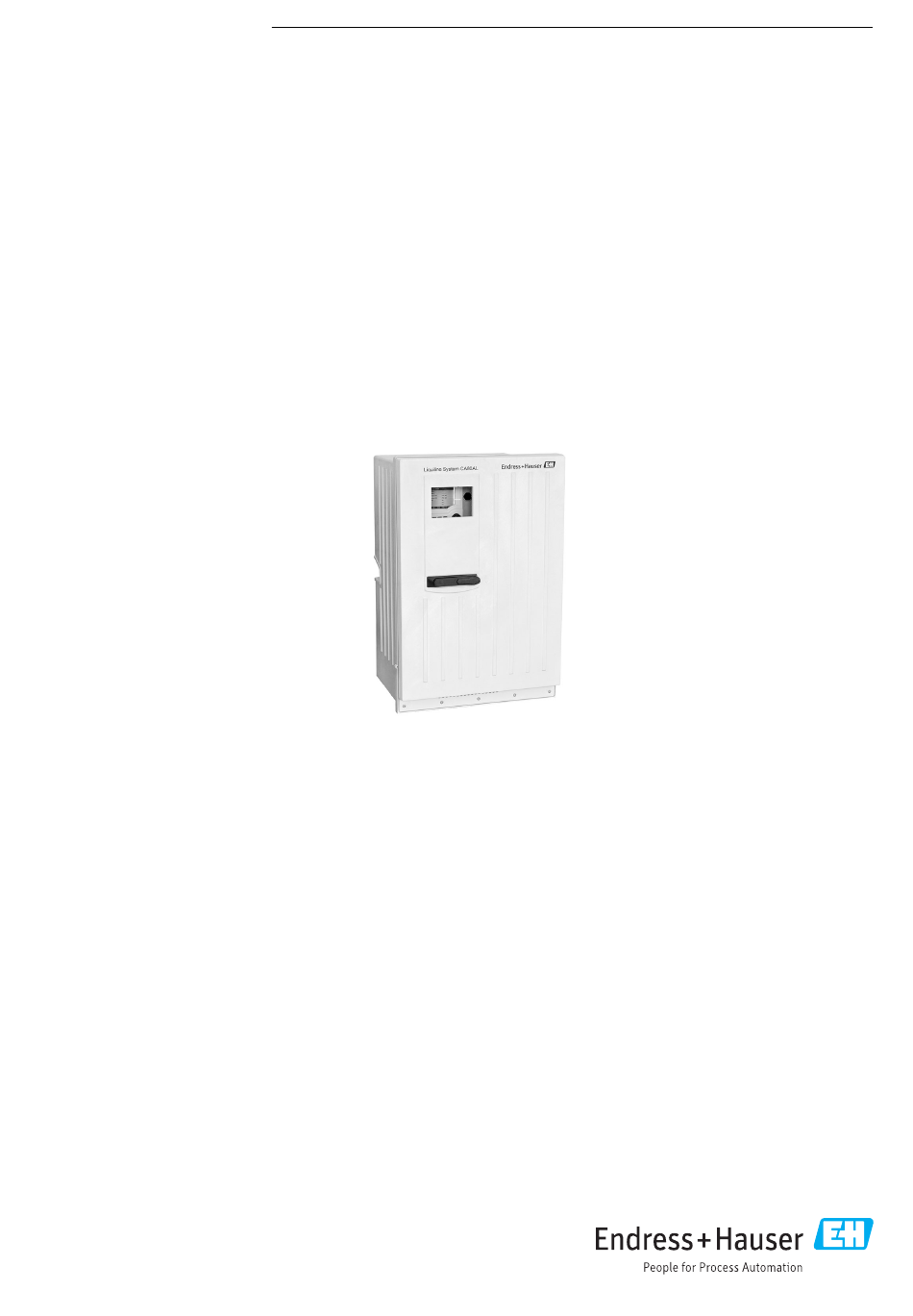

TI01290C/14/FR/03.19
71471390
2019-12-31
Transmetteur intégré avec technologie Memosens numérique, jusqu' à 2 voies
de mesure
Domaines d'application
Le Liquiline System CA80AL est un analyseur par voie humide
pour la détermination quasi continue de la concentration
d' a luminium dans les milieux liquides.
L' a nalyseur est destiné à une utilisation dans les applications
suivantes :
• Contrôle de la précipitation des phosphates dans les stations
d' é puration
• Surveillance des précipitants dans les stations d' e au potable
et les stations d' é puration
Products
Information technique
Liquiline System CA80AL
Analyseur colorimétrique pour l' a luminium
Solutions
Principaux avantages
• Transformation simple en station de mesure grâce au
raccordement de 4 capteurs Memosens maximum
• Version 2 voies disponible
• Systèmes de bus de terrain numériques (p. ex. Profibus DP,
Modbus TCP, Modbus RS485 et Ethernet IP) et serveur web
• Maintenance simple, sans outil
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80AL

Sommaire des Matières pour Endress+Hauser Liquiline System CA80AL

  • Page 1 Transmetteur intégré avec technologie Memosens numérique, jusqu' à 2 voies de mesure Domaines d'application Principaux avantages Le Liquiline System CA80AL est un analyseur par voie humide • Transformation simple en station de mesure grâce au pour la détermination quasi continue de la concentration raccordement de 4 capteurs Memosens maximum d' a luminium dans les milieux liquides.

  • Page 2: Table Des Matières

    Liquiline System CA80AL Sommaire Principe de fonctionnement et construction du Fusible ........
  • Page 3 Liquiline System CA80AL Accessoires ....... 30 Dispositif de préparation des échantillons ... .

  • Page 4: Principe De Fonctionnement Et Construction Du

    Liquiline System CA80AL Principe de fonctionnement et construction du système Principe de mesure Après la préparation de l' é chantillon, une partie du perméat est pompée dans la chambre de colorimétrique mélange/réaction. Le réactif colorant spécifique est dosé avec précision dans le rapport de mélange défini.

  • Page 5: Interférences

    2 mg/l (ppm) Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80AL avec la configuration commandée • réactifs et solution standard (à commander séparément) • Dispositif de préparation des échantillons Liquiline System CAT8x0 (en option) Microfiltration (Liquiline System CAT810) •...
  • Page 6 Liquiline System CA80AL A0028792 A0028793  3 Ensemble de mesure avec Liquiline System  4 Ensemble de mesure avec Liquiline System CAT810 CAT810 et vanne de nettoyage Trop-plein Trop-plein Liquiline System CA80 Liquiline System CA80 Trop-plein collecteur d' é chantillons Trop-plein collecteur d' é...
  • Page 7 Liquiline System CA80AL A0028790  7 Ensemble de mesure avec 2 Liquiline System CAT820 Pompe Liquiline System CA80 Échantillon Vanne Produit Filtre (céramique) A0028787  8 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un second analyseur Contre-lavage à...
  • Page 8 Liquiline System CA80AL Solution personnalisée Avant d' ê tre analysé, l' é chantillon doit être préparé par l' u tilisateur afin qu' i l soit sans particule et homogène (échantillon représentatif). L' é chantillon peut être soit transporté vers un collecteur externe soit pompé...

  • Page 9: Architecture De L'appareil

    Liquiline System CA80AL Architecture de l'appareil Diagramme fonctionnel optional optional optional optional optional optional – – – – optional optional A0021099  9 Schéma de principe CA80 Sortie courant 1:1 Modbus/Ethernet (en option) Sorties courant Interface service Relais alarme Alimentation, capteurs avec câble surmoulé...

  • Page 10: Codage Des Slots Et Des Ports

    Liquiline System CA80AL A0023193 A0021102  10 Schéma de principe système de  11 Schéma de principe système de préparation préparation d' é chantillons, Liquiline d' é chantillons, Liquiline System CAT820 et CAT860 System CAT810 avec vanne de Raccordement pour alimentation 24-V...

  • Page 11: Fiabilité

    Liquiline System CA80AL Module d'extension ETH et sorties courant Communication via Ethernet ou EtherNet/IP Jusqu' à 4 sorties courant peuvent être utilisées en parallèle. Terminaison de bus sur l'appareil • Via commutateur à coulisse sur le module bus 485 • Affichage via la LED "T" sur le module bus 485 Fiabilité...

  • Page 12: Maintenabilité

    Liquiline System CA80AL Maintenabilité Construction modulaire Grâce à sa construction modulaire, l' é chantillonneur peut être facilement adapté à vos besoins : • Modules d' e xtension pour de nouvelles fonctions ou des fonctions avancées, p. ex. sorties courant et relais , relais et communication numérique •...
  • Page 13 • Transmission des configurations sans TAG ni adresse bus à des appareils ayant le même équipement (fonction copie) Endress+Hauser propose parmi les accessoires des cartes SD qui ont fait leurs preuves dans l' i ndustrie. Ces cartes mémoire garantissent une sécurité et une intégrité maximales des données.
  • Page 14 Liquiline System CA80AL Il est également possible d' u tiliser d' a utres cartes SD. Toutefois, Endress+Hauser décline toute responsabilité quant à la sécurité des données de ces cartes. Endress+Hauser...

  • Page 15: Fonctions D'autosurveillance

    Liquiline System CA80AL Fonctions d'autosurveillance Electronique • En cas de surintensité, les entrées courant sont désactivées et en cas de disparition de la surintensité, automatiquement réactivées. • Les tensions de la carte sont surveillées et la température de la carte est également mesurée.

  • Page 16: Spécification De Câble (Pour Capteurs Optionnels Avec Technologie Memosens)

    Liquiline System CA80AL Spécification de câble (pour Type de câble Câble de données Memosens CYK10 ou câble capteur surmoulé, chacun avec cosses ou connecteur capteurs optionnels avec rond M12 (en option) technologie Memosens) Longueur de câble Max. 100 m (330 ft)

  • Page 17: Sorties Courant, Actives

    Liquiline System CA80AL Sorties courant, actives Étendue de mesure 0 ... 23 mA Caractéristique du signal Linéaire Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Spécification de câble Type de câble Recommandation : câble blindé Spécification de câble Max.

  • Page 18: Données Spécifiques Au Protocole

    Liquiline System CA80AL Charge minimale (typique) • Min. 100 mA à 5 V DC • Min. 1 mA à 24 V DC • Min. 5 mA à 24 V AC • Min. 1 mA à 230 V AC Données spécifiques au protocole...

  • Page 19: Ethernet/Ip

    Liquiline System CA80AL Ethernet/IP Protocole EtherNet/IP Certification ODVA Profil d' a ppareil Appareil générique (Product type: 0x2B) ID fabricant 0x049E Identifiant de l' a ppareil 0x109F Polarité Auto-MIDI-X Connexions Explicit message 6 Multicast 3 consumers Minimum RPI 100 ms (par défaut)

  • Page 20: Raccordement Des Modules Optionnels

    ‣ Un maximum de huit entrées courant et sorties courant est autorisé. ‣ Un maximum de deux modules "DIO" est autorisé. ‣ En cas de doute, adressez-vous à votre agence Endress+Hauser. Entrées de câble et diamètres de câble possibles Endress+Hauser...
  • Page 21 Liquiline System CA80AL Aperçu de tous les modules disponibles Nom des modules • 2 x sorties • 2 relais • 4 relais • 2 entrées capteur • 2 entrées analogiques • Réf. 71125375 • Réf. 71125376 numériques numériques 0/4 à 20mA •...
  • Page 22 Liquiline System CA80AL Nom des modules • 2 x sorties • 4 x sorties • 2 x entrées • Ethernet (serveur • Serveur web et analogiques analogiques analogiques web ou Modbus Ethernet/IP ou 0/4 à 20mA 0/4 à 20mA 0/4 à 20mA...

  • Page 23: Raccordement Des Capteurs (En Option)

    Liquiline System CA80AL Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de • Capteurs combinés signal inductive •...

  • Page 24: Intervalle Périodique D' É Talonnage

    Liquiline System CA80AL Intervalle périodique 1 h à 90 jours, selon l' a pplication et les conditions ambiantes d'étalonnage Intervalle de maintenance Tous les 6 mois, selon l' a pplication Durée d'entretien • Toutes les semaines : contrôle visuel • Tous les six mois : 2 heures Environnement Température ambiante...

  • Page 25: Construction Mécanique

    Liquiline System CA80AL Construction mécanique Dimensions 463 (18.23) 530 (20.87) A0028820  17 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  18 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...

  • Page 26: Poids

    Liquiline System CA80AL 654 (25.74) A0028821  19 Liquiline System CA80 avec socle, dimensions en mm (in) Poids Version commandée Poids Version armoire 39,5 kg (87.1 lbs) Version ouverte 31,5 kg (69.45 lbs) Armoire au sol 72,5 kg (159.8 lbs) Matériaux...

  • Page 27: Opérabilité

    Liquiline System CA80AL Joint profilé Élastomère EPDM Tube d' é vacuation Matière plastique PP Collecteur d' é chantillons (en option) • Bécher • Plastique PMMA • Couvercle • Matière plastique PP • Broches du détecteur de niveau • Inox 1.4404 (V4A) •...

  • Page 28: Configuration À Distance

    Liquiline System CA80AL Configuration à distance Via HART (p. ex. via modem HART et FieldCare) A0039620  22 HART via modem Module appareil Base2E : sortie courant 1 avec HART Modem HART pour raccordement à un PC, p. ex. Commubox FXA191 (RS232) ou FXA195...

  • Page 29: Via Ethernet/Serveur Web/Modbus Tcp/Profinet/Ethernet/Ip

    Liquiline System CA80AL Via Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615  24 Modbus RS485 Résistance de terminaison Via Ethernet/serveur web/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616  25 Modbus TCP et/ou EtherNet/IP et/ou PROFINET Packs de langues La langue sélectionnée dans la structure de commande est la langue de programmation préréglée en...

  • Page 30: Certificats Et Agréments

    Liquiline System CA80AL • Hongrois • Croate • Vietnamien Pour vérifier la disponibilité d' a utres langues, voir la structure de produit sous www.fr.endress.com/ ca80al. Certificats et agréments Le système satisfait aux exigences des normes européennes harmonisées. Il est ainsi conforme aux Marquage ...

  • Page 31: Accessoires De Montage

    Liquiline System CA80AL Liquiline System CAT820 • Prélèvement et filtration sur membrane • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cat820) • Information technique TI01131C/07/FR Liquiline System CAT860 • Prélèvement dans conduite sous pression et filtration sur membrane •...

  • Page 32: Kits De Mise À Niveau Caz800

    Liquiline System CA80AL Kits de mise à niveau Kit pour l' a jout d' u n collecteur d' é chantillon • Collecteur avec contrôle de niveau, prémonté sur le support de fixation CAZ800 • Tuyaux, raccords • Code upgrade • Réf. CAZ800-N1A1 Kit pour mise à...
  • Page 33 Liquiline System CA80AL Orbipac CPF81D • Capteur de pH compact pour installation intégrée ou immergée • Dans l' e au industrielle et les eaux usées • Configurateur de produit sur la page produit : www.fr.endress.com/cpf81d Information technique TI00191C Électrodes de redox Orbisint CPS12D •...
  • Page 34 Liquiline System CA80AL Oxymax COS61D • Capteur d' o xygène optique pour la mesure dans les eaux usées et l' e au industrielle • Principe de mesure : extinction de fluorescence • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos61d...

  • Page 35: Mesure D'interface

    Liquiline System CA80AL Mesure d'interface Turbimax CUS71D • Capteur pour la mesure de voile de boue • Capteur d' i nterface à ultrasons • Configurateur de produit sur la page produit : www.fr.endress.com/cus71d Information technique TI00490C ‣ Toujours indiquer le numéro de série de l' a ppareil lors de la commande de codes upgrade.

  • Page 36: Câble De Mesure

    Liquiline System CA80AL Kits de transformation 71279812 Kit de mise à niveau CM442/CM444/CM448/CSF48/CA80 ; module d' e xtension ETH + EtherNet/IP 71141366 Kit CM442/CM444/CM448/CSF48/CA80 : extension de fond de panier Câble de mesure Câble de données Memosens CYK10 • Pour capteurs numériques avec technologie Memosens •...
