Diagnostic et suppression des défauts
Raman RunTime fournit des informations de diagnostic pour faciliter la suppression des défauts sur l'analyseur.
Pour plus d'informations, se reporter à la section Avertissements et erreurs du système du manuel de mise en service
Raman RunTime (BA02180C).
9.1
Avertissements et erreurs
9.1.1
État du système
Le bouton État situé au milieu de la barre d'état de la vue principale affiche l'état actuel du système.

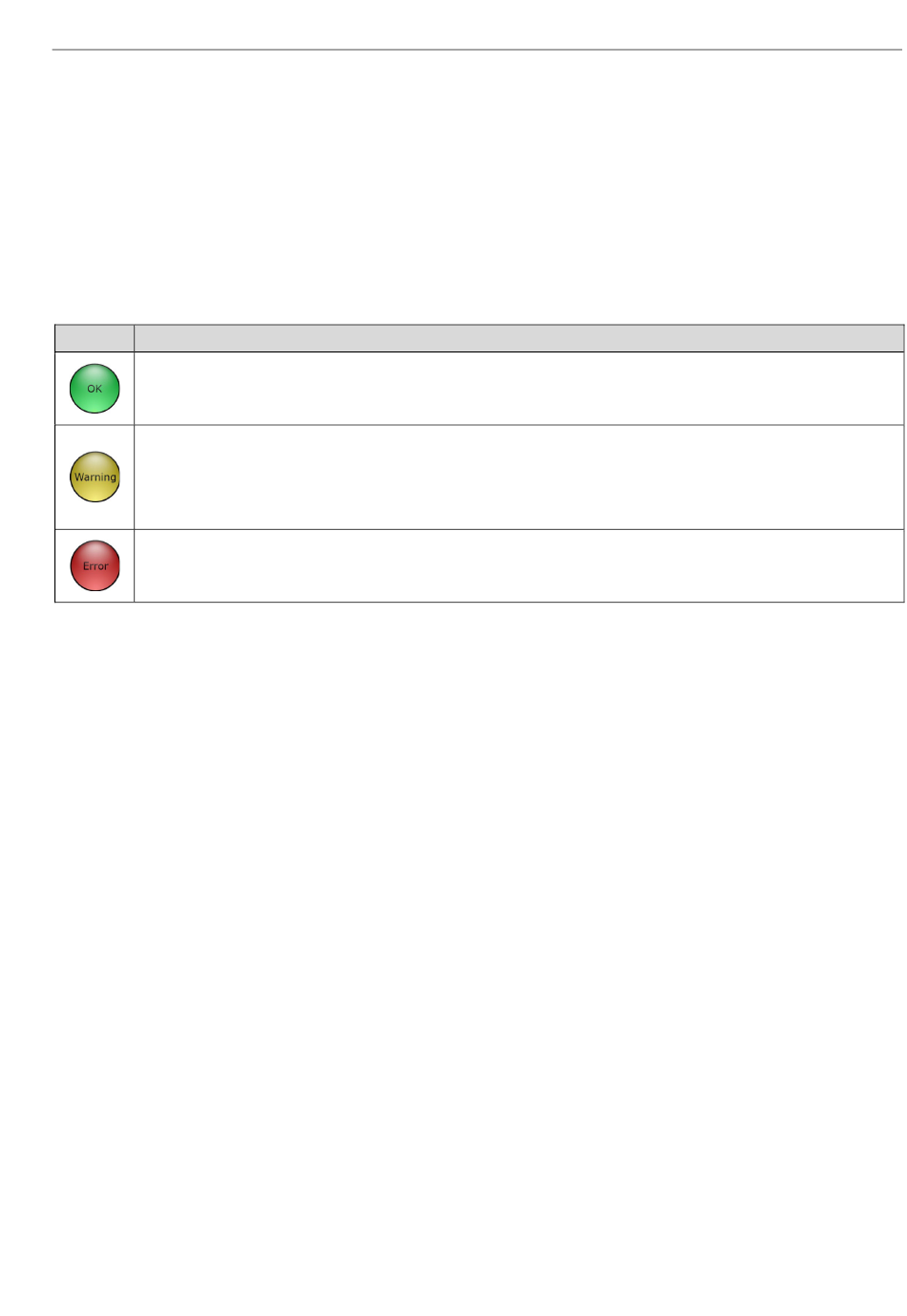

Symbole Description
Lorsque le système est entièrement étalonné et fonctionne comme prévu, le bouton État situé au milieu de la barre
d'état de la vue principale indique OK et apparaît en vert.
En cas d'avertissement du système, le bouton État devient jaune. Les avertissements doivent être pris en compte,
mais il n'est pas forcément nécessaire d'agir immédiatement. Cliquer sur le bouton État pour afficher les détails de
l'avertissement. L'avertissement le plus courant se produit lorsque toutes les voies ne sont pas occupées. Le bouton
émet des impulsions en continu jusqu'à ce que le problème soit résolu.
Cliquer sur le bouton État pour afficher les détails sur l'avertissement.
En cas d'erreur du système, le bouton État devient rouge. Une erreur nécessite une action immédiate pour rétablir les
performances du système.
Cliquer sur le bouton État pour afficher les détails de l'erreur.
9.1.2
Voies non étalonnées
Dans certains cas, les utilisateurs peuvent choisir de ne pas utiliser toutes les voies disponibles sur un analyseur
Raman Rxn2. Ces voies non utilisées/non étalonnées peuvent donner lieu à des avertissements, ce qui met l'ensemble
du système dans un état d'avertissement. Pour résoudre ces avertissements erronés concernant les voies non utilisées
qui ne sont pas étalonnées, l'utilisateur peut désactiver individuellement les sondes/voies non utilisées dans l'écran
Options > Calibration et sélectionner le marqueur ON/OFF sous le numéro de chaque sonde.
En cas d'erreur du système, le bouton État devient rouge.
1. Cliquer sur l'indicateur d'état rouge pour afficher les détails sur l'avertissement ou l'erreur.
2. Si l'analyseur cesse de communiquer avec l'interface, aller à Options, sélectionner System et sélectionner
Restart, puis l'analyseur redémarre. Cette opération rétablit la communication entre la caméra et l'interface.
9.1.3
Puissance laser faible
Pour vérifier les données relatives à l'environnement du laser, aller dans l'onglet Options > Diagnostics >
Environment.
Si l'on soupçonne une puissance faible du laser en raison d'un signal faible dans les spectres Raman, vérifier le
diagnostic de la puissance du laser, comme indiqué dans la figure ci-dessous. La puissance du laser doit être
enregistrée à moins de 10 mW du point de consigne de la puissance du laser.
Le courant de la diode laser augmente avec le temps en raison du vieillissement normal de la diode. Raman RunTime
émet un avertissement lorsque le courant de la diode laser atteint 80 % de sa limite, et une erreur lorsqu'il atteint
90 % de sa limite. Dans chaque état, Raman RunTime recommande l'entretien du module laser. Lorsque le courant
de la diode laser atteint sa limite, le laser se trouve dans un état de défaillance et la puissance du laser commence à
diminuer progressivement. Pour le SAV, consulter notre site web (https://endress.com/contact) pour obtenir la liste
des canaux de vente locaux.
