Manuel de mise en service
1
7.4
Composants hardware du Raman Rxn2
7.4.1
Laser
Le laser utilisé dans le Raman Rxn2 est une version spéciale du laser de classe 3B d'Endress+Hauser. Il dispose d'un
injecteur verrouillable qui ne nécessite aucun réglage de routine.
Le laser peut être activé et désactivé à l'aide de l'interrupteur LASER ENABLE, situé à l'avant de l'unité de base, à tout
moment lorsque le Raman Rxn2 fonctionne.
7.4.1.1
Ouvertures du laser
Les ouvertures pour l'émission laser se trouvent aux endroits suivants sur et dans le Raman Rxn2 :
• Tête de sonde
• Panneau de raccordement
• Module d'étalonnage
• Laser
Endress+Hauser

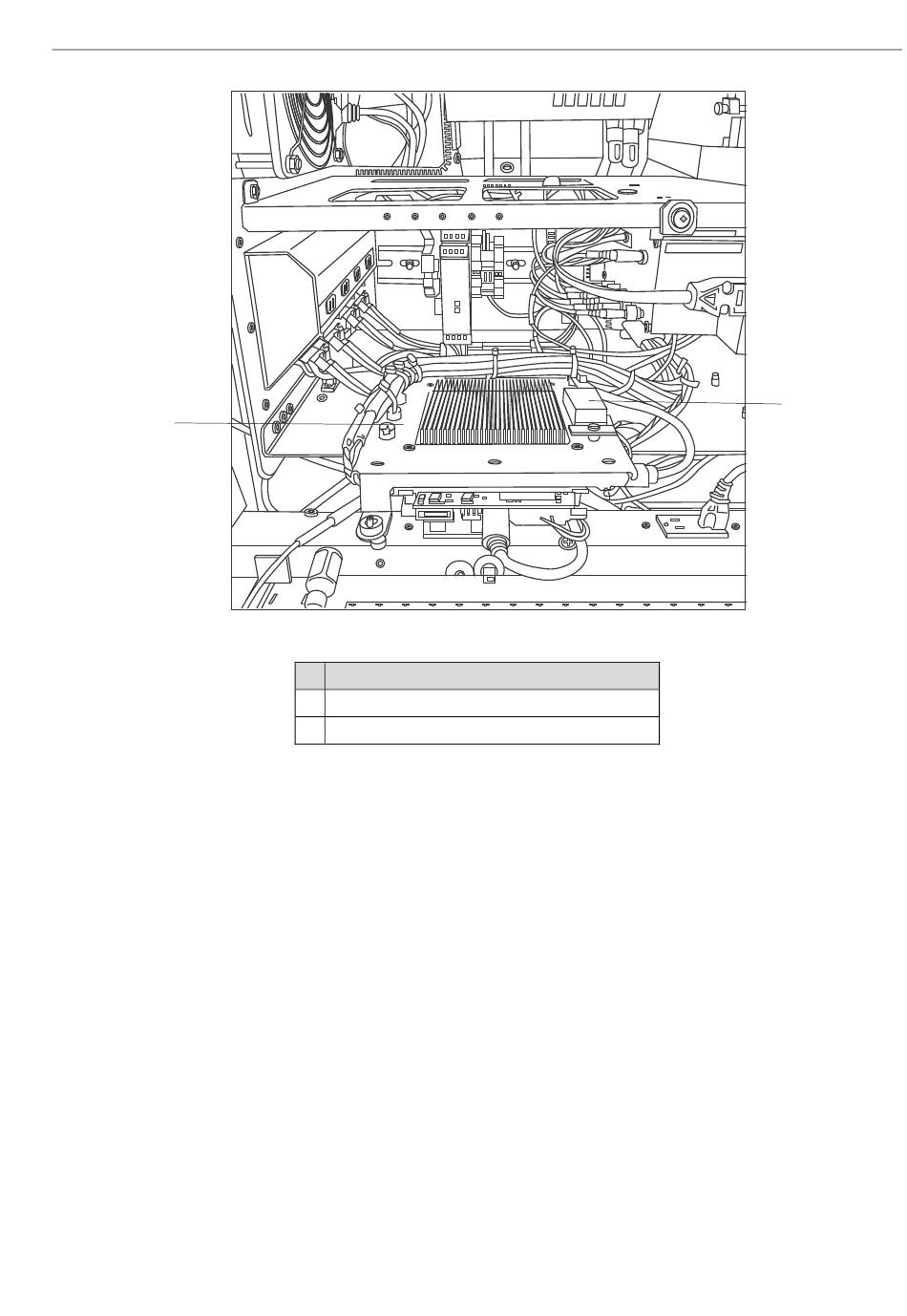

Figure 25 : Contrôleur intégré verrouillé en position de maintenance
#
Description
1
Barrière IS de verrouillage
2
Pile de sauvegarde du contrôleur intégré
Raman Rxn2
2
A0048615
33
