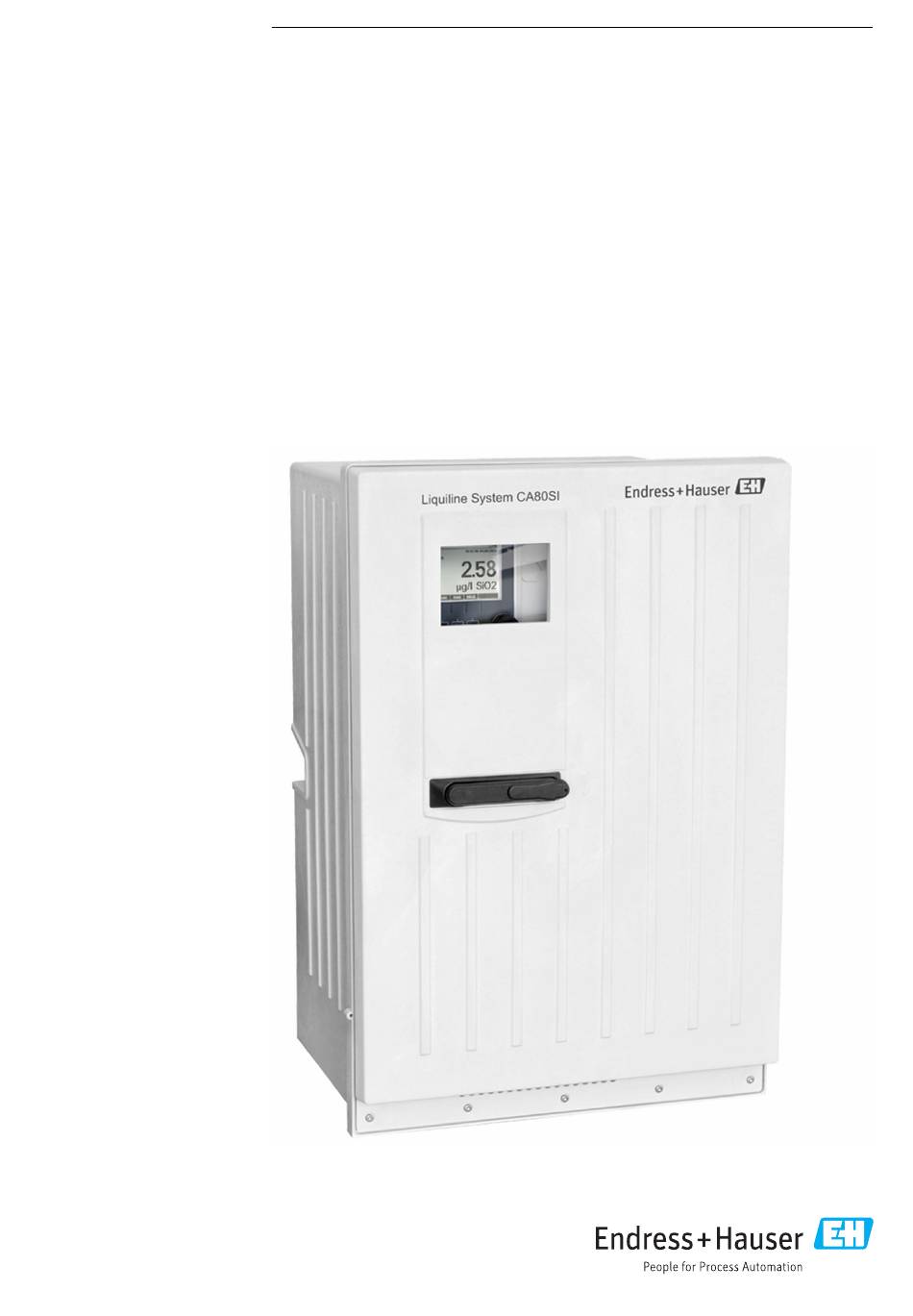

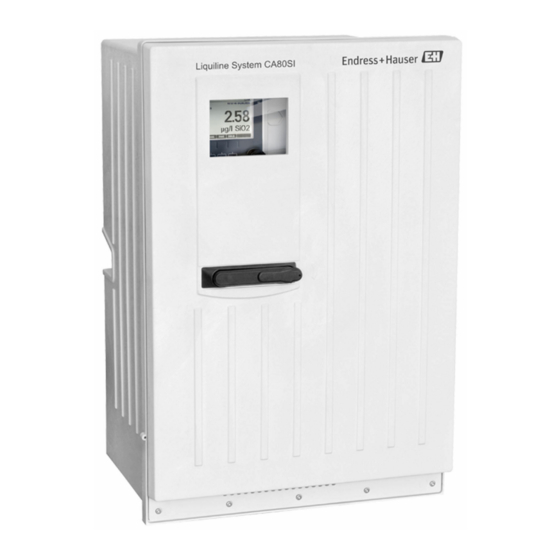

Manuel de mise en service
Liquiline System CA80SI
Analyseur colorimétrique pour la silice
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser Liquiline System CA80SI

  • Page 1 Products Solutions Services BA01650C/14/FR/05.22-00 71596932 2022-09-30 Valable à partir de la version 01.12.00 Manuel de mise en service Liquiline System CA80SI Analyseur colorimétrique pour la silice...
  • Page 3: Table Des Matières

    Liquiline System CA80SI Sommaire Sommaire Informations relatives au Mise en service ....45 document ......5 Préliminaires .
  • Page 4 Sommaire Liquiline System CA80SI Accessoires ..... . 161 14.1 Accessoires spécifiques à l' a ppareil ..161 14.2 Accessoires spécifiques à...
  • Page 5: Informations Relatives Au

    Liquiline System CA80SI Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
  • Page 6: Documentation

    En complément de ce manuel de mise en service, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Instructions condensées Liquiline System CA80SI, KA01281C • Manuel de mise en service Memosens, BA01245C • Description du logiciel pour les entrées Memosens •...
  • Page 7: Consignes De Sécurité De Base

    être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Liquiline System CA80SI est un analyseur par voie humide pour la détermination quasi continue de la concentration de silice dans l' e au ultra-pure et l' e au d' a limentation de chaudière.
  • Page 8: Sécurité Du Produit

    Consignes de sécurité de base Liquiline System CA80SI 4. Marquez les produits endommagés comme défectueux. En cours de fonctionnement : ‣ Si les défauts ne peuvent pas être éliminés : Les produits doivent être mis hors service et protégés contre une mise en service involontaire.
  • Page 9: Description Du Produit

    Cache (devant la cuvette de trop-plein et le photomètre) A0036341  2 Exemple d' u n Liquiline System CA80SI : commutation de voie d' é chantillonnage, version 6 voies Platine Trop-plein Alimentation de l' é chantillon vers l' a nalyseur Arrivées d' é...
  • Page 10: Ensemble De Mesure

    Description du produit Liquiline System CA80SI A0036338  3 Exemple d' u n Liquiline System CA80SI version 4/6 voies : platine avec soupapes de sécurité et filtre Soupape de sécurité Platine Filtre Ensemble de mesure L' e nsemble de mesure complet comprend : •...
  • Page 11: Architecture De L'appareil

    Liquiline System CA80SI Description du produit Architecture de l'appareil 3.3.1 Affectation des emplacements et des ports Slot BASE2-E Ports A0040671  8 Slots et ports à l' a ffichage Valeur mesurée de l' a nalyseur (spécifique aux paramètres) A0044869 A0044868 ...
  • Page 12 Description du produit Liquiline System CA80SI Slot BASE2-E Slot 4 Port 1 Pin 41 A0039621  9 Réalisation d' u n plan de bornes avec l' e xemple du contact NO (borne 41) d' u n relais Endress+Hauser...
  • Page 13: Réception Des Marchandises Et Identification Du Produit

    Liquiline System CA80SI Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises 1. Vérifier que l' e mballage est intact.  Signaler tout dommage constaté sur l' e mballage au fournisseur. Conserver l' e mballage endommagé jusqu' à la résolution du problème.
  • Page 14: Interprétation De La Référence De Commande

    Réception des marchandises et identification du produit Liquiline System CA80SI Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • Sur la plaque signalétique • Dans les documents de livraison Obtenir des précisions sur le produit...
  • Page 15: Montage

    Liquiline System CA80SI Montage Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
  • Page 16 Montage Liquiline System CA80SI 654 (25.74) A0028821  12 Liquiline System CA80 avec socle, dimensions en mm (in) (1.61) (2.20) A0036334  13 CA80SI version 1/2 voies : filtre (à gauche), réducteur de pression (à droite), dimensions en mm (in) 40 (1.57)
  • Page 17: Emplacement De Montage

    Liquiline System CA80SI Montage 54 (2.13) 63,5 (2.5) A0036664  15 Dimensions de l' é querre de montage pour la soupape de sécurité Fixation (2 x M5) 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389  16 CA80SI version 4/6 voies : platine avec réducteurs de pression et filtres, dimensions en mm (in) 8 (0.31)
  • Page 18: Espacement Requis Lors Du Montage

    Montage Liquiline System CA80SI 5.1.3 Espacement requis lors du montage Espacement requis pour le montage de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775  18 Distance de montage requise. Unité de mesure  19 Angle d' o uverture maximale mm (in).
  • Page 19: Une Installation Incorrecte Peut Occasionner Des Blessures Et Endommager L'appareil

    Liquiline System CA80SI Montage Fixer le support sur le boîtier. A0036781 Accrocher l' a nalyseur dans l' u nité de support mural (1). 5. Fixer le support et l' u nité de support mural en place à l' a ide de la vis fournie (2).
  • Page 20 Montage Liquiline System CA80SI 624 (24.57) 530 (20.87) A0036783  21 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 A0036785  22 Fixation du socle 1. Vissez le socle au sol. 2. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux.
  • Page 21 Liquiline System CA80SI Montage 5.2.3 Version 1/2 voies : Montage de la soupape de sécurité et du filtre Version 1/2 voies : Emplacement de montage de la soupape de sécurité et du filtre L < 3 m L < 0,5 m (9.84 )
  • Page 22: Version 4/6 Voies : Montage De La Platine Avec Soupapes De Sécurité Et Filtres

    Montage Liquiline System CA80SI 4. Monter la soupape de sécurité sur une surface plane, p. ex. sur une platine. Attention au sens d' é coulement. 5. Monter le filtre avec l' é querre de montage sur une surface plane, p. ex. sur une platine.
  • Page 23 Liquiline System CA80SI Montage Appareil à 4/6 voies : Emplacement de montage pour la commutation de voie d' é chantillonnage et la platine avec soupapes de sécurité et filtres L < 1m D + H < 3m (3.28 ) (9.84 ) A0036574 ...
  • Page 24: Version 4/6 Voies : Montage De La Platine Avec Commutation De Voie D'échantillonnage

    Montage Liquiline System CA80SI 5.2.5 Version 4/6 voies : Montage de la platine avec commutation de voie d'échantillonnage Le matériel de montage n' e st pas fourni ; il doit être fourni par le client sur site. ‣ A0040650 Monter la platine au moyen des trous de montage (en bleu).
  • Page 25: Raccordement Électrique

    Liquiline System CA80SI Raccordement électrique Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
  • Page 26 Raccordement électrique Liquiline System CA80SI 2. Retirer les tuyaux d' é chantillonnage de liquides. Dévisser les 6 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25). Rabattre la plaque porteuse vers l' a vant et la retirer.
  • Page 27: Raccordement Des Capteurs Et Des Modules Supplémentaires

    Liquiline System CA80SI Raccordement électrique Pour toutes les versions 8. Poser les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Utiliser des serre-câbles. 9. Guider le câble vers le compartiment de l' é lectronique.
  • Page 28: Raccordement Des Capteurs

    Raccordement électrique Liquiline System CA80SI Module de base E A0042273  29 BASE2-E Alimentation pour capteurs numériques à câble surmoulé avec protocole Memosens Slot pour carte SD Slot pour le câble de l' a fficheur Interface Ethernet Interface service Connexions pour 2 capteurs Memosens Sorties courant Connecteur femelle pour câble d' a limentation interne...
  • Page 29: Raccordement Des Entrées, Sorties Ou Relais Supplémentaires

    Liquiline System CA80SI Raccordement électrique 4. Mettez le blindage externe du câble à la terre via le presse-étoupe métallique du rail de mise à la terre sous le module de base E.  A0028930  31 Bornier 6.3.3 Raccordement des entrées, sorties ou relais supplémentaires...
  • Page 30: Entrées Et Sorties Numériques

    Raccordement électrique Liquiline System CA80SI Entrées et sorties numériques Module DIO – – – – – –  33 Schéma de  32 Module raccordement Entrées courant Module 2AI – –  34 Module  35 Schéma de raccordement Endress+Hauser...
  • Page 31 Liquiline System CA80SI Raccordement électrique Sorties courant – – – – – –  37 Schéma de  38 Module  39 Schéma de  36 Module raccordement raccordement Relais Module 2R Module 4R  40 Module  41 Schéma de ...
  • Page 32 Raccordement électrique Liquiline System CA80SI Exemple : Raccordement de l' u nité de nettoyage par injection Chemoclean CYR10 CYR10B CM44x/CM44xR/ CM44P A0028598  44 Raccordement de l' u nité de nettoyage à injecteur CYR10 Alimentation électrique externe Solution de nettoyage vers la tête d' i njection Réservoir avec solution de nettoyage...
  • Page 33 Liquiline System CA80SI Raccordement électrique LED sur la face avant du module Désignation Couleu Description Alimentation La tension d' a limentation est présente et le module est initialisé. Défaut bus Défaut bus Défaut système Défaut de l' a ppareil Communication Message PROFIBUS envoyé...
  • Page 34: Réglages Hardware

    Raccordement électrique Liquiline System CA80SI LED sur la face avant du module Désignation Couleu Description Alimentation La tension d' a limentation est présente et le module est initialisé. Défaut bus Défaut bus Défaut système Défaut de l' a ppareil Communication Message Modbus envoyé...
  • Page 35: Adresse Bus

    Liquiline System CA80SI Raccordement électrique 2. Terminaison externe Laissez les commutateurs DIP se trouvant sur la carte module en position "OFF" (réglage par défaut). ‣ Raccorder la terminaison externe aux bornes 81 et 82 sur la face avant du module 485DP ou 485MB pour l' a limentation 5 V.
  • Page 36: Contrôle Du Raccordement

    Raccordement électrique Liquiline System CA80SI Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettre l' a ppareil en service que s' i l est possible de répondre par oui à toutes les questions suivantes.
  • Page 37: Intégration Système

    Liquiline System CA80SI Intégration système Intégration système Aperçu des fichiers de description d'appareil 7.1.1 Identification de l'appareil →  171, données spécifiques au protocole 7.1.2 Source pour les fichiers de description et de données mères des appareils Téléchargement des drivers d'appareil 1.
  • Page 38: Fonctionnement

    Intégration système Liquiline System CA80SI Établissement de la connexion de données Toutes les versions, sauf PROFINET : Pour s' a ssurer que l' a ppareil dispose d' u ne adresse IP valide, il faut désactiver le paramètre DHCP dans les réglages Ethernet. (Menu/Configurer/Configuration générale/ Configuration étendue/Ethernet/Réglages)
  • Page 39: Interface Service

    Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ 7.2.2 Interface service L' i nterface service permet de raccorder l' a ppareil à...
  • Page 40: Systèmes De Bus De Terrain

    Intégration système Liquiline System CA80SI La configuration en ligne est en concurrence avec la configuration sur site, ce qui signifie que chacune des deux options bloque l' a utre. Des deux côtés, il est possible de prendre la main sur l' a utre côté.
  • Page 41 Liquiline System CA80SI Intégration système ‣ Raccorder le câble de données PROFINET au connecteur RJ45 du module BASE2. Pour plus de détails sur la "Communication PROFINET", voir les pages produit sur Internet (→ SD02490C). Endress+Hauser...
  • Page 42: Options De Configuration

    Options de configuration Liquiline System CA80SI Options de configuration Structure et principe de fonctionnement du menu de configuration Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  58 Affichage (exemple)  57 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...
  • Page 43 Liquiline System CA80SI Options de configuration 8.2.2 Options de configuration Affichage uniquement • Les valeurs sont en lecture seule, elles ne peuvent pas être modifiées. • Les valeurs en lecture seule typiques sont : données de l' a nalyseur, données du capteur et informations système...
  • Page 44 Options de configuration Liquiline System CA80SI Tableaux • Les tableaux sont nécessaires pour représenter des fonctions mathématiques ou pour entrer des prélèvements à intervalles irréguliers. • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
  • Page 45: Mise En Service

    Liquiline System CA80SI Mise en service Mise en service Avant que la tension d'alimentation ne soit appliquée En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée sur la plaque signalétique se rapporte à...
  • Page 46: Schéma De Raccordement Des Tuyaux

    Mise en service Liquiline System CA80SI 9.1.2 Schéma de raccordement des tuyaux Les diagrammes ci-dessous reflètent l' é tat au moment de la publication de cette documentation. Le schéma de raccordement des tuyaux qui s' a pplique à la version d' a ppareil est présent à...
  • Page 47 Liquiline System CA80SI Mise en service RN RK RB SP5 SP6 A0036791  61 Schéma de raccordement des tuyaux pour la version 4/6 voies Évacuation de l' é chantillon RB..N Réactifs RB, RK, RN Capteur de débit Solution standard 1 Soupape de sécurité...
  • Page 48 Mise en service Liquiline System CA80SI 9.1.4 Raccordement du tuyau d'arrivée de l'échantillon "SPx" A0036036 Tuyau d' é vacuation de l' é chantillon "D" et tuyau d' a rrivée de l' é chantillon SP1 et SP2 (version 1/2 voies) ou SPx (version 4/6 voies) Tuyau d' é...
  • Page 49: Mise En Place De L'agitateur Magnétique Dans La Chambre De Mesure De La Cuvette

    Liquiline System CA80SI Mise en service 2. Si une voie d' é chantillonnage n' e st pas utilisée : Ne pas retirer le bouchon d' é tanchéité rouge dans la soupape. 3. Retirer le bouchon d' é tanchéité des voies d' é chantillonnage.
  • Page 50 Mise en service Liquiline System CA80SI Soulever le couvercle en caoutchouc de la cuvette. Il ne doit pas y avoir de plis dans les capillaires au niveau du support de capillaire ou au niveau des vannes, et il ne faut pas retirer les capillaires du connecteur de tuyau.
  • Page 51: Contrôle Du Fonctionnement

    Liquiline System CA80SI Mise en service Replacer le couvercle en caoutchouc en veillant à ce que les capillaires se trouvent dans la chambre de mesure. Pousser la cuvette avec l' a gitateur magnétique et le couvercle dans le support. S' a ssurer que la languette (1) s' e nclenche.
  • Page 52: Mise Sous Tension De L'appareil De Mesure

    Mise en service Liquiline System CA80SI AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettre l' a ppareil en service que s' i l est possible de répondre par oui à toutes les questions suivantes.
  • Page 53: Configuration Du Débit D'échantillon

    Liquiline System CA80SI Mise en service 5. Retour au mode de mesure : appuyer sur la touche programmable pour ESC et la maintenir enfoncée pendant au moins une seconde.  L' a nalyseur fonctionne à présent avec les réglages généraux. Les capteurs raccordés utilisent les réglages par défaut du type de capteur spécifique et les...
  • Page 54: Démarrage De La Mesure

    Mise en service Liquiline System CA80SI 4. Monter le raccord M32, y compris le bouchon d' é tanchéité faisant partie des accessoires standard CA80SI, dans la base de l' a nalyseur. 5. Faire passer le tuyau à travers le nouveau raccord M32 vers l' e xtérieur, puis à travers le manchon du couvercle de flacon, jusqu' à...
  • Page 55: Configuration

    Liquiline System CA80SI Configuration Configuration 10.1 Afficheur 10.1.1 Touches programmables en mode de mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
  • Page 56: Réglages Généraux

    Configuration Liquiline System CA80SI Icône Emplacement Description A la valeur mesurée Compensation de température automatique active (pour les capteurs) A la valeur mesurée Compensation de température manuelle active (pour les capteurs) Barre d' e n-tête Mode de simulation actif ou Memocheck SIM raccordée A la valeur mesurée...
  • Page 57: Date Et Heure

    Liquiline System CA80SI Configuration Menu/Configurer/Configuration générale Fonction Options Info Tempo alarme 0 à 9999 s Ne sont affichées que les erreurs subsistant au- delà de la temporisation réglée. De cette Réglage par défaut manière, il est possible de supprimer les messages apparaissant brièvement suite à...
  • Page 58: Réglages Du Hold

    Configuration Liquiline System CA80SI 10.2.3 Réglages du hold Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info Réglages Hold automatique Durée Hold 0 à 600 s L' é tat du hold est maintenu pendant la durée de la temporisation lorsque vous passez en mode Réglage par défaut...
  • Page 59 Liquiline System CA80SI Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registre évènements analyseur Sélection Tous les messages de diagnostic sont enregistrés • Mémoire circulaire Mémoire circulaire • Remplissage mémoire Lorsque la mémoire est pleine, l' e ntrée actuelle Réglage par défaut écrase automatiquement l' e ntrée la plus...
  • Page 60 Configuration Liquiline System CA80SI Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registres de données Pour les capteurs Memosens raccordés (en option) Nouveau Il est possible de créer un maximum de 8 registres de données. Nom du registre Texte libre, 20 caractères ‣...
  • Page 61 Liquiline System CA80SI Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Source de données Lecture seule Uniquement pour information. Si l' o n souhaite consigner une autre valeur, effacer ce registre et Valeur mesurée en créer un autre. Tps registre restant Lecture seule Indique les jours, les heures et les minutes restant jusqu' à...
  • Page 62: Exemple : Nouveau Registre De Données (Configurer/Configuration Générale/Registres/Registres De Données/Nouveau)

    Configuration Liquiline System CA80SI Exemple : Nouveau registre de données (Configurer/Configuration générale/ Registres/Registres de données/Nouveau) 1. Effectuer les réglages : • Nom du registre Attribuer un nom. Exemple : "01". • Source de données Sélectionner une source de données. Exemple : Signal de l' e ntrée binaire 1.
  • Page 63 Liquiline System CA80SI Configuration Menu/Configurer/(Configuration générale ou Entrées<Voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag. Fonction Options Info Statut signal Sélection Les messages sont répartis en différentes • Maintenance (M) catégories d' e rreur selon NAMUR NE 107. • En dehors des ‣...
  • Page 64: Serveur Web

    Configuration Liquiline System CA80SI Modbus Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
  • Page 65 Liquiline System CA80SI Configuration Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Gestion utilisateur Liste des utilisateurs déjà Vue/édition Vous pouvez modifier des noms d' u tilisateur ou créés des mots de passe ou supprimer des utilisateurs. Un utilisateur a déjà été créé en usine : "admin"...
  • Page 66 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware de l' a nalyseur, du module de commande de l' a ctionneur : Menu/Diagnostic/Information système.
  • Page 67 Liquiline System CA80SI Configuration 3. Choisir la mise à jour souhaitée et répondre par oui à la question suivante : Le logiciel actuel sera écrasé. Ensuite, l\' a ppareil redémarrera. Voulez-vous poursuivre?  Le software est chargé et l' a ppareil est ensuite redémarré avec le nouveau software.
  • Page 68 Configuration Liquiline System CA80SI 1. Insérez la carte SD dans le lecteur de cartes du transmetteur. 2. Allez à Menu/Configurer/Configuration générale/Configuration étendue/ Gestion données/Exporter configuration . 3. Nom: Nommez le fichier. 4. Sélectionnez ensuite Exporter .  Si vous avez déjà attribué un nom au fichier, il vous sera demandé si vous souhaitez écraser la configuration existante.
  • Page 69: Analyseur

    Liquiline System CA80SI Configuration Changement du mot de passe Vous pouvez verrouiller les touches de commande à l' a ide d' u n mot de passe (accédez au menu contextuel en appuyant de façon prolongée sur le navigateur). Les touches ne pourront alors être déverrouillées qu' e n entrant le bon mot de passe.
  • Page 70: Valeur Mesurée

    Configuration Liquiline System CA80SI 10.3.1 Configuration étendue Valeur mesurée Menu/Configurer/Analyseur/Configuration étendue/Valeur mesurée Fonction Options Info Valeur principale Sélection • SiO2 • SiO2-Si • H2SiO3 Réglage par défaut SiO2 Unité Sélection • mg/l • µg/l • ppb Réglage par défaut µg/l Format mesure principale Sélection...
  • Page 71: Réglages De Diagnostic

    Liquiline System CA80SI Configuration Signaux Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Signal pour accès process Sélection Toujours accessible: le niveau du signal d' e ntrée • Toujours accessible aux entrées binaires n' a ffecte pas les actions • Entrée binaire x:y nécessitant un échantillon (mesure, étalonnage,...
  • Page 72 Configuration Liquiline System CA80SI Menu/Configurer/Analyseur/Configuration étendue/Réglages diagnostics/Flacons Fonction Options Info Surveillance Sélection • Off Après l' a ctivation de la fonction de surveillance, • On 2 éléments de menu additionnels apparaissent dans : Menu/Opération/Maintenance/Chgt Réglage par défaut flacon • Heures fonction. restantes •...
  • Page 73 Liquiline System CA80SI Configuration Menu/Configurer/Analyseur/Configuration étendue/Réglages diagnostics/Flacons Fonction Options Info Réactif RN 1 à 40 % Réglage par défaut Standard S1 1 à 20 % Réglage par défaut Heures fonction. restantes limites alarmes Code diag. 726 Réactif RB 1 à 14 d Réglage par défaut...
  • Page 74: Comportement Après Une Panne De Courant Et Autres Réglages

    Configuration Liquiline System CA80SI Comportement après une panne de courant et autres réglages Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Après défaut alim. Sélection Réglage définissant comment l' a nalyseur doit se • Dernier mode comporter après une coupure de courant ou •...
  • Page 75: Mesure D'un Échantillon Manuel

    Liquiline System CA80SI Configuration Mesure d'un échantillon manuel Utiliser au moins un volume d' é chantillonnage de 1 000 ml (33,81 fl.oz) pour la mesure d' u n échantillon manuel. AVIS Contamination de l'échantillon ‣ Ne pas utiliser un récipient en verre pour l' é chantillon manuel.
  • Page 76: Entrées Courant

    Configuration Liquiline System CA80SI Menu/Configurer/Analyseur/Etalonnage Fonction Options Info Réglages Concentration nominale Réglage par défaut Réglage de la concentration de la solution standard d' é talonnage. Dépend des réglages sous Menu/Configurer/ Analyseur/Configuration étendue/Valeur mesurée/Valeur principale Nettoyage automatique Sélection Réglage spécifiant si un nettoyage a lieu avant •...
  • Page 77: Entrées Et Sorties Binaires

    Liquiline System CA80SI Configuration Menu/Configurer/Entrées/Entrée courant x:y Fonction Options Info ‣ Valeur gamme basse -20,0 ... Valeur gamme Entrez la gamme de mesure. Les valeurs de haute <unité de mesure> début ou de fin d' é chelle sont assignées Mode entrée = Paramètre respectivement aux valeur 0 ou 4 mA et à...
  • Page 78: Exemples D'application

    Configuration Liquiline System CA80SI 10.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  62 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
  • Page 79 Liquiline System CA80SI Configuration 6. Mode entrée: Sélectionnez la valeur mesurée correspondante (Débit).  Vous pouvez à présent utiliser l' e ntrée que vous venez de configurer comme grandeur de perturbation pour votre régulateur 7. Variable perturbatrice: Dans le menu du transmetteur, sélectionnez l' e ntrée binaire à...
  • Page 80 Configuration Liquiline System CA80SI Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process: l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, étalonnage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
  • Page 81 Liquiline System CA80SI Configuration Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, étalonnage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
  • Page 82 Configuration Liquiline System CA80SI Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Choisir ici quelles sorties binaires délivrent l' é tat Mesure active SP1 système d' u ne mesure en cours.
  • Page 83: Configuration Des Entrées Binaires

    Liquiline System CA80SI Configuration 10.5.2 Configuration des entrées binaires Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Active/désactive l' e ntrée • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
  • Page 84: Configuration Des Sorties Binaires

    Configuration Liquiline System CA80SI Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
  • Page 85 Liquiline System CA80SI Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
  • Page 86: Sorties Signal

    Configuration Liquiline System CA80SI Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit être • Aucune délivrée comme fréquence via la sortie binaire. • Entrées capteur • Entrées binaires • Régulateur •...
  • Page 87 Liquiline System CA80SI Configuration Menu/Configurer/Sorties/Sortie courant x:y Fonction Options Info Sortie courant Sélection Cette fonction permet d' a ctiver ou de désactiver • Off l' é mission d' u ne grandeur sur la sortie courant • On Réglage par défaut Source de données...
  • Page 88 Configuration Liquiline System CA80SI Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
  • Page 89: Relais Alarme Et Relais En Option

    Liquiline System CA80SI Configuration Transmission de la grandeur réglante via la sortie courant Unipolaire+ à affecter à la sortie à laquelle est raccordé un actionneur pouvant augmenter la valeur mesurée. Unipolaire- à affecter à la sortie à laquelle est raccordé un actionneur pouvant diminuer la valeur mesurée.
  • Page 90: Délivrer L'état D'un Contact De Seuil

    Configuration Liquiline System CA80SI Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
  • Page 91 Liquiline System CA80SI Configuration 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
  • Page 92 Configuration Liquiline System CA80SI Fonction = Régulateur Fonctionnement Options Info Fréquence maximale 1 à 180 min Nombre maximum d' i mpulsions par minute Le régulateur calcule la durée d' i mpulsion Mode de fonction. = PFM Réglage par défaut conformément à ce réglage.
  • Page 93: Délivrer L'état D'une Fonction De Nettoyage

    Liquiline System CA80SI Configuration Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage(pour capteurs) Fonctionnement Options Info Attributions Sélection Il est possible d' i ndiquer ici comment une • Aucune fonction de nettoyage doit être affichée pour le • Dépend du type de relais.
  • Page 94: Menu/Configurer/Fonctions Additionnelles/Régulateur

    Configuration Liquiline System CA80SI 3. Définir le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  87 Remarque : En cas de sélection de Comportement Hold= Geler , non seulement le système balise l' é...
  • Page 95: Fonctions Additionnelles

    Liquiline System CA80SI Configuration 3. Définissez le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  87 4. Dans le cas de régulateurs, définissez également le type de grandeurs réglantes.
  • Page 96 Configuration Liquiline System CA80SI Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
  • Page 97 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Programme nettoyage Sélection Choisir ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 ... 4 Réglage par défaut...
  • Page 98 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
  • Page 99: Interrupteur Horaire

    Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
  • Page 100 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Minuteries/ Minuterie 1 ... 8 Fonctionnement Options Info Fonction Sélection Active ou désactive la fonction • On • Off Réglage par défaut ‣ Date démarrage 01.01.2000 à 31.12.2099 Entrer la date de démarrage Format JJ.MM.AAAA ‣...
  • Page 101 Liquiline System CA80SI Configuration • Date démarrage = 01.01.2020 • Heure démarrage = 12:00:00 • Durée signal = 05:00:00 • Période = 24:00:00 3. Créer une fonction mathématique Formule. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques • FM1: Formule • Suivi = On • Source A = Minuterie 1 •...
  • Page 102: Régulateur

    Configuration Liquiline System CA80SI 10.7.3 Régulateur Structure du régulateur dans la représentation de Laplace A0015007  72 Diagramme de principe de la structure du régulateur Zone neutre Partie intégrale Limitation de la sortie Partie différentielle Gain (valeur P) αT Constante de temps d' a mortissement avec α = 0 à...
  • Page 103 Liquiline System CA80SI Configuration • (5) Définir les paramètres du régulateur : • Valeur de consigne, → Consigne • Zone neutre, → Xn • Étendue proportionnelle, → Xp • Temps d' a ction intégrale (valeur I), → Tn • Temps d' a ction dérivée (valeur D), → Tv •...
  • Page 104 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Type procédé Sélection Décider quel type de process décrit le mieux • En ligne le process particulier. • Batch Réglage par défaut En ligne Process par lots Le produit se trouve dans un système clos.
  • Page 105 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (p. ex.
  • Page 106 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
  • Page 107 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquer la valeur mesurée qui doit être la Dépend de Source de grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut...
  • Page 108 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
  • Page 109 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
  • Page 110: Programmes De Nettoyage Pour Les Capteurs

    Configuration Liquiline System CA80SI 10.7.4 Programmes de nettoyage pour les capteurs ATTENTION Les programmes ne sont pas désactivés pendant les activités de maintenance. Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Quitter tous les programmes qui sont actifs.
  • Page 111 Liquiline System CA80SI Configuration Chemoclean L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  32) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Fonction Options Info Temps nettoyage 0 à...
  • Page 112 Configuration Liquiline System CA80SI Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
  • Page 113: Fonctions Mathématiques

    Liquiline System CA80SI Configuration Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour lancer •...
  • Page 114 Configuration Liquiline System CA80SI Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Différence Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
  • Page 115: Conductivité Dégazée

    Liquiline System CA80SI Configuration Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que l' o n utilise un capteur pH en verre, un capteur ISFET ou l' é...
  • Page 116 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Conductivité dégazée Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique représente le capteur raccordé en aval de l' é changeur de cations et en amont du "module de dégazage", Conductivité...
  • Page 117: Conductivité Différentielle

    Liquiline System CA80SI Configuration Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Conduct. double...
  • Page 118 Configuration Liquiline System CA80SI Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
  • Page 119 Liquiline System CA80SI Configuration Symbole Configuration Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique...
  • Page 120 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Formule Fonction Options Info Formule Texte défini par l' u tilisateur Tableau →  118  S' a ssurer que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas...
  • Page 121 Liquiline System CA80SI Configuration 2. Configurer la fonction mathématique Formule : Source A = signal d' e ntrée phosphate et Source B = signal d' e ntrée débit volumique.  Formule : A*B*x (où x est un facteur de proportionnalité spécifique à l' a pplication) 3.
  • Page 122: Diagnostic Et Suppression Des

    Diagnostic et suppression des défauts Liquiline System CA80SI Diagnostic et suppression des défauts 11.1 Suppression générale des défauts L' a nalyseur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
  • Page 123: Informations De Diagnostic Sur L' A Fficheur

    Liquiline System CA80SI Diagnostic et suppression des défauts Problème Cause possible Tests et/ou mesures correctives ‣ Échec de l' é talonnage / de Répéter l' é talonnage l' a justage Pas de réactifs / échantillon Vérifier les niveaux Vérifier les tuyaux de réactifs Vérifier l' é...
  • Page 124: Informations De Diagnostic Via Bus De Terrain

    Diagnostic et suppression des défauts Liquiline System CA80SI 11.4 Informations de diagnostic via bus de terrain Des événements de diagnostic, des signaux d' é tat et des informations additionnelles sont transmises selon les définitions et les possibilités techniques de chaque bus de terrain.
  • Page 125 Liquiline System CA80SI Diagnostic et suppression des défauts 4. Exemple : Vous désactivez le message.  Le message n' e st plus affiché. Dans le menu DIAG , le message apparaît comme Dernier message. Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à...
  • Page 126: Aperçu Des Informations De Diagnostic

    Diagnostic et suppression des défauts Liquiline System CA80SI Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Programme nettoyage Sélection Choisissez si le message de diagnostic doit • Aucun déclencher un programme de nettoyage. • Nettoyage 1 ... 4 Vous pouvez définir les programmes de...
  • Page 127 Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Données module Au moins 1 module a des données de configuration incorrectes Contrôler les informations système. Contacter le SAV Endress+Hauser. Consommation Consommation totale trop élevée électrique...
  • Page 128 Capteur température Capteur de température défectueux dans le réacteur, la cuvette ou le système de préchauffage de l' é chantillon ‣ Contacter le SAV Endress+Hauser et indiquer le numéro affiché. Vanne défectueuse La vanne indiquée est défectueuse ‣ Contacter le SAV Endress+Hauser et indiquer le numéro affiché.
  • Page 129 Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Carte SD (80%) Carte SD pleine à 80 % Remplacer la carte SD par une carte vierge. Effacer la carte SD. Régler les propriétés du registre sur tampon circulaire (Configurer/Configuration générale/Registres).
  • Page 130 Diagnostic et suppression des défauts Liquiline System CA80SI N° Message Réglages usine Tests ou mesures correctives Configuration Mauvaise configuration du dispositif de préparation d' é chantillons Dans Configurer/Préparation échant., vérifier le nombre de voies utilisées, leur mode de fonctionnement et le type d' i nstallation.
  • Page 131 Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Détection fuite Fuite détectée dans le dispositif de préparation d' é chantillons ou l' a nalyseur Vérifier les tuyaux et les connecteurs. Vérifier les électrovannes.
  • Page 132: Messages De Diagnostic Spécifiques Au Capteur

    Diagnostic et suppression des défauts Liquiline System CA80SI N° Message Réglages usine Tests ou mesures correctives Contrôle Modbus L' a ppareil n' a reçu aucun télégramme Modbus du maître dans le temps spécifié. Le statut des valeurs process Modbus reçues est mis sur invalide Surcharge entrée cour.
  • Page 133: Liste De Diagnostic

    Liquiline System CA80SI Diagnostic et suppression des défauts Les messages suivants s' a ffichent directement lorsque l' o n accède au menu : • Message le plus important Message de diagnostic enregistré avec le degré d' i mportance le plus élevé...
  • Page 134 Diagnostic et suppression des défauts Liquiline System CA80SI Registre Visible dans Entrées Peut être Peut être max. désactivé registre entrées exporté peut être peuvent effacé être effacées Registre de données Registres de données 150 000 pour capteurs (en option) Registre de débogage Evènement débogage...
  • Page 135 Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Registres Fonction Options Info Evènements diagnostic Liste chronologique des événements de diagnostic Montrer Les événements sont Sélectionner un événement particulier pour affichés afficher plus de détails. Aller à la date Entrée de l'utilisateur Utiliser cette fonction pour aller directement à...
  • Page 136 Diagnostic et suppression des défauts Liquiline System CA80SI 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  75 Affichage simultané de deux graphes, celui du haut est sélectionné...
  • Page 137 Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Registres Fonction Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Source de données Lecture seule Affiche la voie de mesure Paramètre mesuré...
  • Page 138 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Registres Fonction Options Info Régler la fenêtre de Il est possible d' i ndiquer ici les heures de début et tracé de fin des entrées du registre à afficher graphiquement. Début courbe Sélection...
  • Page 139: 11.10 Informations Système

    Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Registres Fonction Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données PE1 été...
  • Page 140 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Information système Fonctionnement Options Info Version MPL Lecture seule Version actuelle Module contrôle actionneur Lecture seule • Version firmware • Version Hardware Photomètre Lecture seule • Version firmware • Version Hardware Modbus Lecture seule Informations spécifiques Modbus...
  • Page 141: 11.11 Informations Sur Le Capteur

    Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Information système Fonctionnement Options Info Sauvegarder information système Sauvegarder sur carte SD Attribution automatique Les informations sont sauvegardées du nom du fichier sur une carte SD dans un sous- (horodaté) répertoire "sysinfo".
  • Page 142 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Simulation Fonction Options Info Sortie courant x:y Simulation d' u n courant de sortie Ce menu apparaît autant de fois qu' i l y a de sorties courant. Simulation Sélection En cas de simulation de la valeur à la sortie •...
  • Page 143: 11.13 Test De L'appareil

    Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Simulation Fonction Options Info Entrée binaire x:y Simulation d' u n signal d' e ntrée ou de sortie Sortie binaire x:y binaire Le nombre de sous-menus disponibles correspond au nombre d' e ntrées ou de sorties binaires.
  • Page 144 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Test systèmeAnalyseur Fonction Options Info Température Affiche la température de préchauffage actuelle de l' é chantillon Alim. Affiche la puissance de chauffage en % (grandeur réglante du régulateur de courant) Etat Affiche l' é tat de préchauffage actuel de l' é...
  • Page 145: 11.14 Effectuer Un Reset

    Liquiline System CA80SI Diagnostic et suppression des défauts 11.14 Effectuer un reset DIAG/Réinitialiser Fonction Options Info Redémar. appar. Sélection Redémarrer et conserver tous les réglages • OK • ESC Valeurs défaut usine Sélection Redémarrer avec les réglages par défaut • OK Les réglages non sauvegardés seront perdus.
  • Page 146 Diagnostic et suppression des défauts Liquiline System CA80SI Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the "Software"), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge,...
  • Page 147: Maintenance

    Liquiline System CA80SI Maintenance Maintenance Effets sur le process et la commande de process ‣ Prendre à temps toutes les précautions nécessaires pour assurer la sécurité de fonctionnement et la fiabilité du point de mesure complet. AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort...
  • Page 148: Tâches De Maintenance

    Maintenance Liquiline System CA80SI Intervalle Travaux de maintenance ‣ 12 mois Remplacer la cuvette. ‣ Nettoyer l' a gitateur magnétique. ‣ Contrôler l' é tat d' u sure du tuyau de la pompe, le remplacer si nécessaire. ‣ Remplacer les tuyaux.
  • Page 149 Liquiline System CA80SI Maintenance La face avant du boîtier résiste aux substances suivantes conformément à DIN 42 115 : • Ethanol (pendant une courte durée) • Acides dilués (max. 2% HCl) • Bases diluées (max. 3% NaOH) • Produits d' e ntretien ménagers à base de savon...
  • Page 150 Maintenance Liquiline System CA80SI Retirer le couvercle à l' a vant de la cuvette. Soulever le couvercle en caoutchouc de la cuvette. Il ne doit pas y avoir de plis dans les capillaires au niveau du support de capillaire ou au niveau des vannes, et il ne faut pas retirer les capillaires du connecteur de tuyau.
  • Page 151 Liquiline System CA80SI Maintenance Faire sortir la cuvette par le bas en appuyant simultanément sur la languette et l' a ttache du tuyau. Nettoyage ou remplacement de la cuvette et de l'agitateur magnétique Retirer l' a gitateur magnétique de la chambre de mesure.
  • Page 152: Remplacement Des Réactifs

    Maintenance Liquiline System CA80SI Réinstallation de la cuvette Replacer le couvercle en caoutchouc de la cuvette et veiller à ce que tous les capillaires se trouvent dans la chambre de mesure. Engager la cuvette avec l' a gitateur magnétique et le couvercle dans le support.
  • Page 153: Exécution D'un Étalonnage Du Point Zéro

    Liquiline System CA80SI Maintenance 4. Sélectionner Menu/Opération /Maintenance/Mode chgt flacon/Suppression flacon/Sélection flacon. 5. Sélectionner les flacons à enlever, puis appuyer sur OK pour confirmer. 6. Sélectionner l' C onfirmer les flacons enlevés. Remplacer les flacons 1. Remplacer les flacons retirés par du réactif frais .
  • Page 154: Remplacement Des Éléments Filtrants

    Maintenance Liquiline System CA80SI 2. Retirer les flacons et le bac à flacons. 3. Remplacer les tuyaux avec les tuyaux de même diamètre et longueur. Attacher les étiquettes aux nouveaux tuyaux. 4. Replacer le bac à flacons dans le boîtier.
  • Page 155: Remplacement Des Seringues

    Liquiline System CA80SI Maintenance A0045364  76 Grilles de ventilateur en partie inférieure 1. Ouvrir les deux grilles du ventilateur et les retirer.  Les éléments filtrants sont situés sous les grilles. 2. Retirer les éléments filtrants usagés et les remplacer par des éléments neufs du kit de maintenance.
  • Page 156: Mise Hors Service

    Maintenance Liquiline System CA80SI 7. Sélectionner l' R emettre à zéro temps de fonction.. 8. Sélectionner Menu/Opération /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon. 9. Sélectionner tous les flacons et appuyer sur OK pour confirmer. 10. Sélectionner l' C onfirmer les flacons insérés.
  • Page 157: Rinçage Des Voies De Réactif Et De Solution Standard

    Liquiline System CA80SI Maintenance 6. Retirer les tuyaux d' a limentation des connecteurs enfichables sur les filtres. De petites quantités d' é chantillon peuvent s' é goutter des filtres. Faire attention aux appareils sensibles aux liquides à proximité. 7. Dévisser les bouchons des flacons de réactifs et de la solution standard.
  • Page 158 Maintenance Liquiline System CA80SI 3. Faire glisser le tuyau C-Flex de la seringue de maintenance sur l' e xtrémité du tuyau SPx. 4. Entraîner l' a ir à travers la voie d' é chantillonnage.  Tout liquide restant dans la voie d' é chantillonnage est entraîné dans la cuvette.
  • Page 159: Réparation

    • Les réparations sont effectuées par le service après-vente du fabricant ou par des utilisateurs formés • Seul le Service Endress+Hauser ou nos usines sont autorisées à réaliser la transformation d' u n appareil certifié en une autre version certifiée •...
  • Page 160 Réparation Liquiline System CA80SI Mise au rebut des substances chimiques ‣ ATTENTION Risque de blessure si les réactifs utilisés et usagés ne sont pas mis au rebut correctement ! ‣ Lors de la mise au rebut, suivre les instructions des fiches de données de sécurité...
  • Page 161: Accessoires

    Liquiline System CA80SI Accessoires Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Les accessoires listés sont techniquement compatibles avec le produit dans les instructions. 1. Des restrictions spécifiques à l' a pplication de la combinaison de produits sont possibles.
  • Page 162 Accessoires Liquiline System CA80SI Memosens CPS41E • Capteur de pH pour technologie de process • Avec diaphragme céramique et électrolyte KCl liquide • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit www.endress.com/cps41e Information technique TI01495C Memosens CPS71E •...
  • Page 163 Liquiline System CA80SI Accessoires Électrodes de redox Memosens CPS12E • Capteur de redox pour applications standard dans la technique de process et de l' e nvironnement • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps12e...
  • Page 164 Accessoires Liquiline System CA80SI Capteurs d'oxygène Memosens COS51E • Capteur ampérométrique pour l' e au, les eaux usées et les utilités • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cos51e Information technique TI01620C Memosens COS81E •...
  • Page 165: Jonction De Câble Avec Bande Velcro

    Liquiline System CA80SI Accessoires Turbimax CUS52D • Capteur Memosens hygiénique pour la mesure de turbidité dans l' e au potable, l' e au de process et les utilités • Avec technologie Memosens • Configuration de produits sur la page produit : www.fr.endress.com/cus52d...
  • Page 166: Composants Système

    Accessoires Liquiline System CA80SI Kits de transformation 71136999 Kit CSF48/CA80 : rétrofit interface service (connecteur à bride CDI, contre-écrou) 71111053 Kit module AOR : 2 x relais, 2 x sorties analogiques 0/4 à 20 mA 71125375 Kit module 2R : 2 x relais...
  • Page 167 Liquiline System CA80SI Accessoires 14.3.2 Carte SD • Industrial Flash Drive, 1 Go • Référence : 71110815 Endress+Hauser...
  • Page 168: Caractéristiques Techniques

    Caractéristiques techniques Liquiline System CA80SI Caractéristiques techniques 15.1 Entrée Variables mesurées [mg/l, µg/l, ppm, ppb] Gamme de mesure CA80SI-**AH* : 0 … 500 µg/l (ppb) CA80SI-**AJ* : 50 … 5 000 µg/l (ppb) Types d' e ntrée • 1, 2, 4 ou 6 voies de mesure (paramètre principal de l' a nalyseur) •...
  • Page 169 Liquiline System CA80SI Caractéristiques techniques PROFIBUS DP/RS485 Codage du signal EIA/TIA-485, conforme PROFIBUS-DP selon IEC 61158 Vitesse de transmission des données 9,6 kBd, 19,2 kBd, 45,45 kBd, 93,75 kBd, 187,5 kBd, 500 kBd, 1,5 MBd, 6 MBd, 12 MBd Séparation galvanique Connecteurs Borne à...
  • Page 170: Sorties Courant, Actives

    Caractéristiques techniques Liquiline System CA80SI Charge max. 500 Ω Mode de transmission Linéaire 15.3 Sorties courant, actives Étendue de mesure 0 ... 23 mA Caractéristique du signal Linéaire Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Spécification de câble...
  • Page 171: Charge Minimale (Typique)

    Liquiline System CA80SI Caractéristiques techniques Module d' e xtension Tension de coupure Charge (max.) Cycles de commutation (min.) 230 V AC, cosΦ = 0,8 à 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 à 1 0,1 A 1.000.000...
  • Page 172 Caractéristiques techniques Liquiline System CA80SI Modbus TCP Port TCP Connexions TCP Protocole Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
  • Page 173 Liquiline System CA80SI Caractéristiques techniques PROFINET Protocole "Application layer protocol for decentral device periphery and distributed automation", PNIO version 2.34 Type de communication 100 MBit/s Classe de conformité Classe de conformité B Classe Netload Classe Netload II Débit en bauds 100 Mbps automatique avec détection full-duplex...
  • Page 174: Alimentation Électrique

    Caractéristiques techniques Liquiline System CA80SI un routeur standard WiFi/WLAN/LAN/GSM ou 3G avec une adresse IP définie par l' u tilisateur. Port TCP Caractéristiques prises en charge • Configuration de l' a ppareil commandée à distance(1 session) • Sauvegarde/restauration de la configuration de l' a ppareil (via carte SD) •...
  • Page 175: Performances

    Liquiline System CA80SI Caractéristiques techniques Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de •...
  • Page 176: Environnement

    Caractéristiques techniques Liquiline System CA80SI Quantité d' é chantillon > 140 ml (4,73 fl oz)/mesure, dépend du débit requise Quantité de réactif requise • 200 µl par réactif et mesure pour des intervalles de mesure ≥ 15 minutes • Pour un intervalle de mesure de 20 min, un kit de réactifs (1000 ml) dure env. 65 jours •...
  • Page 177: Process

    Liquiline System CA80SI Caractéristiques techniques 15.9 Process Température de 5 à 45 °C (41 à 113 °F) l' é chantillon Pression de process 1 … 5 bar (14,5 … 72,5 psi) Recommandé : 1,5 … 3 bar (21,8 … 43,5 psi) Débit d' é...
  • Page 178 Caractéristiques techniques Liquiline System CA80SI Support de capillaire PC, noir Cuvette PMMA Commutation de la voie • Manifold : PVC d' é chantillonnage • Vannes : EPDM, PPS Préchauffage de l' é chantillon Inox 1.4301 (serpentin de chauffage) Tuyaux • C-Flex •...
  • Page 179: Index

    Liquiline System CA80SI Index Index Process ....... 177 Sortie ....... . . 168 Accessoires Sorties relais .
  • Page 180 Index Liquiline System CA80SI Documentation ......6 Serveur Web ......37 Données spécifiques au protocole .
  • Page 181 Liquiline System CA80SI Index Montage mural ......18 Relais ........89 Montage sur un socle .
  • Page 182 Index Liquiline System CA80SI Symboles ........5 Tâches de maintenance .
  • Page 184 *71596932* 71596932 www.addresses.endress.com...

Table des Matières
