©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d'assemblage
38
18
1
9
52
59

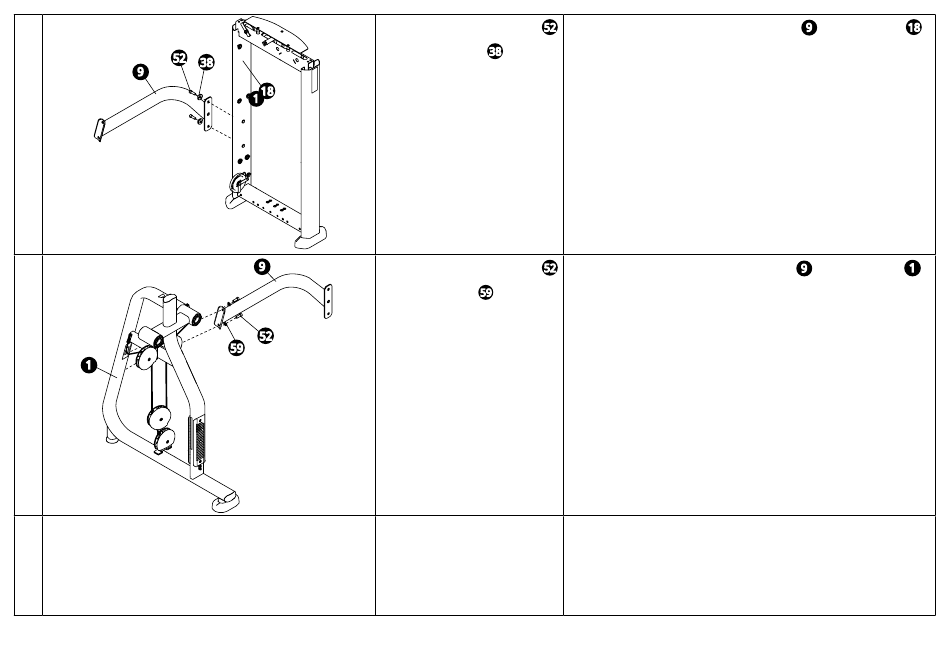

2 vis à tête creuse M12 x 35 mm
52
2 rondelles bombées
38
Outil : Clé hexagonale, 10 mm
2 vis à tête creuse M12 x 35 mm
52
2 rondelles, 13 mm
59
Outil : Clé hexagonale, 10 mm
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Clé dynamométrique
Assemblez l'entretoise transversale supérieure
Assemblez l'entretoise transversale supérieure
Basculez doucement le cadre pour l'aligner. Serrez toutes les vis M12 à
un couple de 75 Nm (55 ft-lb).
Ne serrez pas les vis M10 installées lors de l'étape 1 pour le moment.
Vous devrez les enlever temporairement lors d'une étape ultérieure.
9
à la pile de poids
18
.
1
9
au cadre principal
.
6
