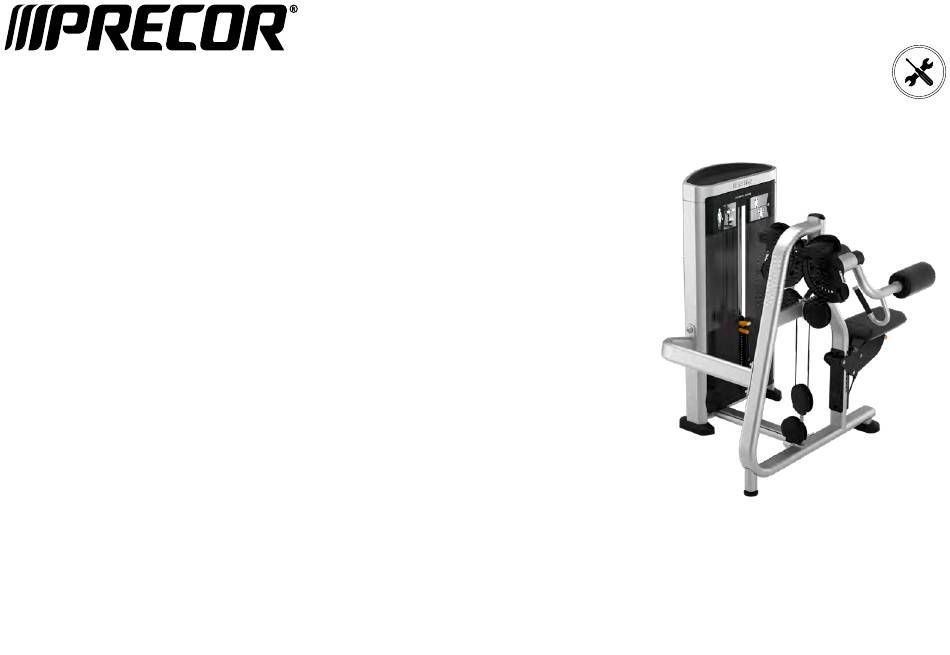

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Élévations latérales RSL 504 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Vis à tête bombée M10 x 125 mm Carénage, panneau supérieur avant Rondelles, 9 mm Carénage central arrière Rondelles, 11 mm (pour couvercles du bras pivotant) Carénage inférieur arrière Rondelles, 11 mm ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 5 Vous devrez les enlever temporairement lors d’une étape ultérieure. Assemblez l’entretoise transversale inférieure au cadre 2 vis à tête creuse M12 x 35mm principal 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 7 Alignez le trou de l’embout avec la goupille de l’arbre du bras et 1 vis à tête plate M12 x 35 mm fixez la came du bras sur l’arbre. 1 embout Outil : Clé hexagonale, 8 mm ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 8 2 anneaux de retenue, 38 mm l’aide des anneaux de retenue. Emboîtez les anneaux-bouchons 2 bouchons pour rouleau rembourré pour rouleau rembourré. Outil : Pince à anneau de retenue ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 9 4 vis à tête hexagonale 5/16 x 1½ po Fixez le siège à la structure du siège 4 rondelles, 9 mm Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 10 Clé plate, 19 mm les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb). Clé dynamométrique ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 11 à l’arrière. Mettez la plaque supérieure sur les poids. 1 structure de la plaque supérieure Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 12 Placez un embout de protection sur la troisième tige, puis un autre embout de 2 embouts de protection protection (côtés larges ensemble), le poids supplémentaire et la poignée du 1 poids supplémentaire poids supplémentaire. 1 poignée du poids supplémentaire ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 13 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 14 Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d’assemblage...
- Page 15 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Élévations latérales RSL 504 | Guide d’assemblage | P/N CW39539-131 FRN © Precor, Incorporated | 30 août 2019...
