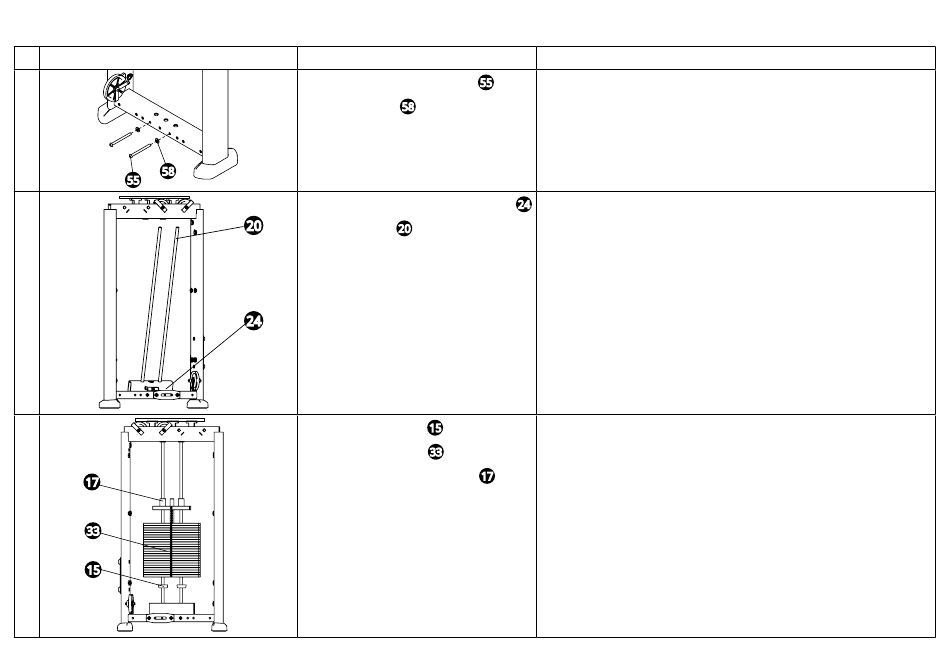

Terminer la pile de poids
18
1
58
55
2
3
17
33
15
©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d'assemblage
Matériel
2 vis à tête bombée M10 x 125 mm
2 rondelles, 11 mm
58
Outil : Clé hexagonale, 6 mm
1 entretoise de pile de poids, 76 mm (3 po)
20
20
2 tiges de guidage
24
2 embouts de protection
15 poids de 4,5 kg (10 lb)
1 structure de la plaque supérieure
Instructions
55
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage du
cadre.
24
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour.
Insérez les deux tiges de guidage de poids et penchez-les vers l'extérieur
d'environ 15 cm (6 pouces) pour avoir suffisamment d'espace pour les poids.
Le côté plat de l'entretoise de la pile de poids doit se trouver côté utilisateur.
Faites glisser un embout de protection sur chaque tige. Mettez les poids
15
sur les tiges. Assurez-vous que le côté avec les trois trous se trouve côté
33
utilisateur et le trou seul à l'arrière. Mettez la plaque supérieure sur les poids.
17
Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur.
11
