©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d'assemblage
Outils : Clé hexagonale, 6 mm
Clé dynamométrique
1 vis à tête creuse M10 x 65 mm
2 rondelles, 11 mm
1 contre-écrou nylon, M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 tige de guidage avec capuchon
61
2 embouts de protection
1 poids supplémentaire
1 poignée du poids supplémentaire

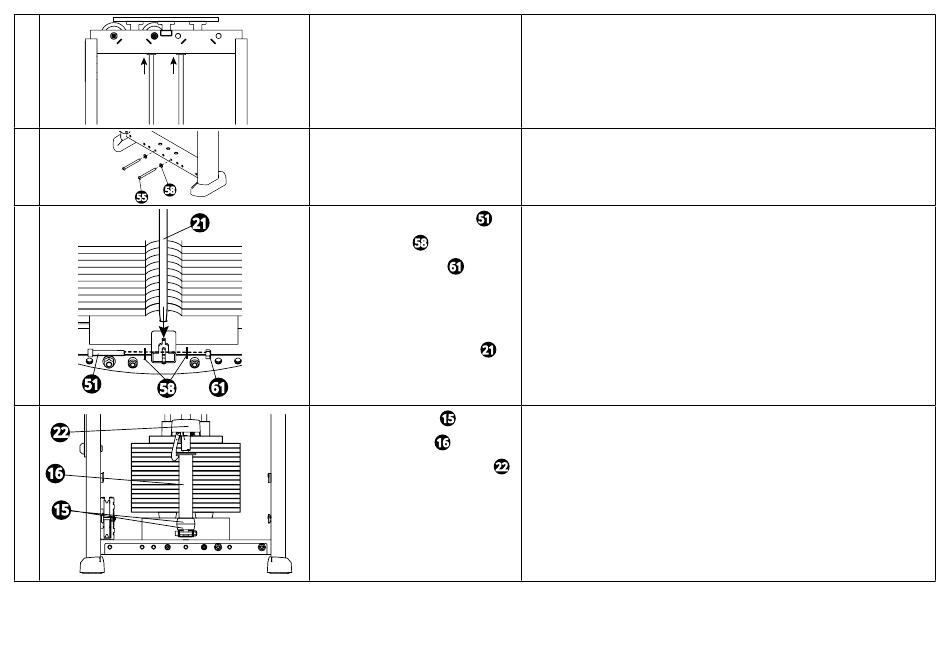

Redressez les deux tiges de guidage avant en position verticale.
Demandez à votre assistant de soulever les tiges de guidage dans la
partie supérieure du cadre.
Pendant que l'assistant tient les tiges dans le cadre supérieur, remettez les
deux boulons en place sous les tiges de guidage, enlevés à l'étape 1 ci-dessus.
Laissez les tiges de guidage tomber sur les boulons et serrez-les complètement.
Serrez les vis M10 à un couple de 43 Nm (32 ft-lb).
Préparez la base inférieure pour la structure du poids supplémentaire.
51
Insérez la vis de retenue dans le support de l'entretoise de la pile de poids.
58
61
Retirez le capuchon de la tige de guidage et placez la tige dans l'ouverture du
21
support fixée par la vis.
15
Placez un embout de protection sur la troisième tige, puis un autre embout de
protection (côtés larges ensemble), le poids supplémentaire et la poignée du
16
poids supplémentaire.
22
12
