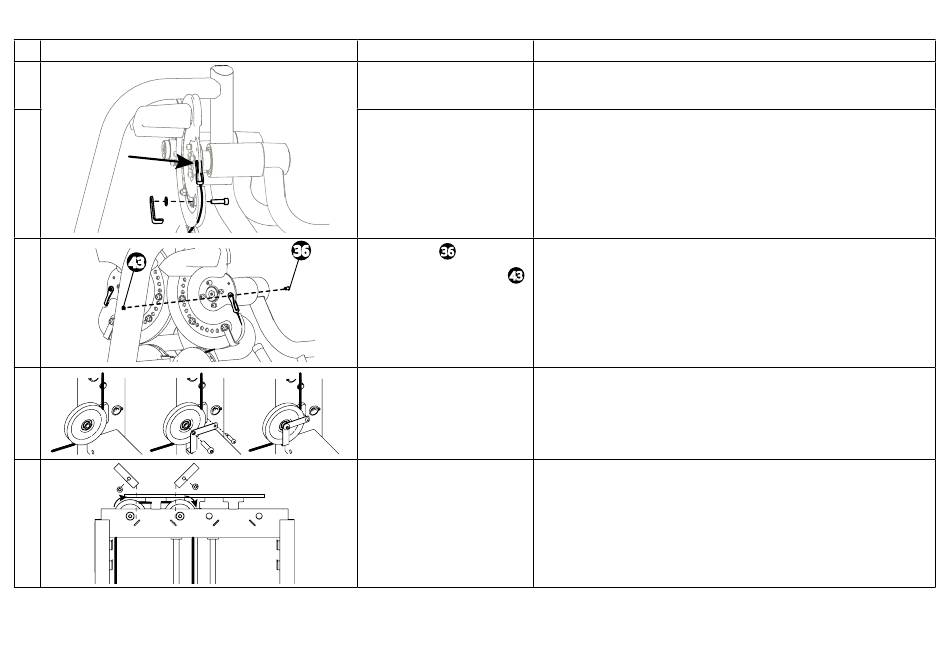

Faire passer le câble
1
2
3
43
4
5
©2019 Precor Inc. | Élévations latérales RSL 504 | Guide d'assemblage
Matériel
Outils : Clé hexagonale, 8 mm
Clé à douille, 16 mm
36
36
2 arbres, petits
2 anneaux de retenue, 8 mm
Outil : Pince à anneau de retenue
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Instructions
Retirez les dispositifs de retenue des câbles des deux cames.
Faites passer les câbles autour des cames et remettez les dispositifs de
retenue des câbles en place.
Fixez les câbles dans les trous prévus à cet effet sur les cames. Faites glisser
les goupilles de la manille sur les trous, insérez les arbres et fixez-les avec des
43
anneaux de retenue.
Pour faire passer le câble autour de la poulie inférieure de la pile de poids,
retirez le dispositif de retenue de câble. Faites passer le câble autour de la
poulie, puis remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la pile de poids,
retirez les dispositifs de retenue de câble, faites passer les câbles et remettez
les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb).
10
