Manuel de mise en service
La pile SAFT est à présent visible et accessible.
o
1
2
5. Retirer les deux serre-câbles qui maintiennent la pile dans le support polarisé.
1
6. Retirer la pile.
7. Remplacer UNIQUEMENT par une nouvelle pile de type AA SAFT LS 14500 3,6V Li-SOCl2 en l'insérant
dans le support polarisé dans le bon sens.
8. Fixer la nouvelle pile dans le support polarisé à l'aide de deux nouveaux petits serre-câbles.
9. Rabattre le contrôleur et resserrer la vis à main dans le rail.
Endress+Hauser

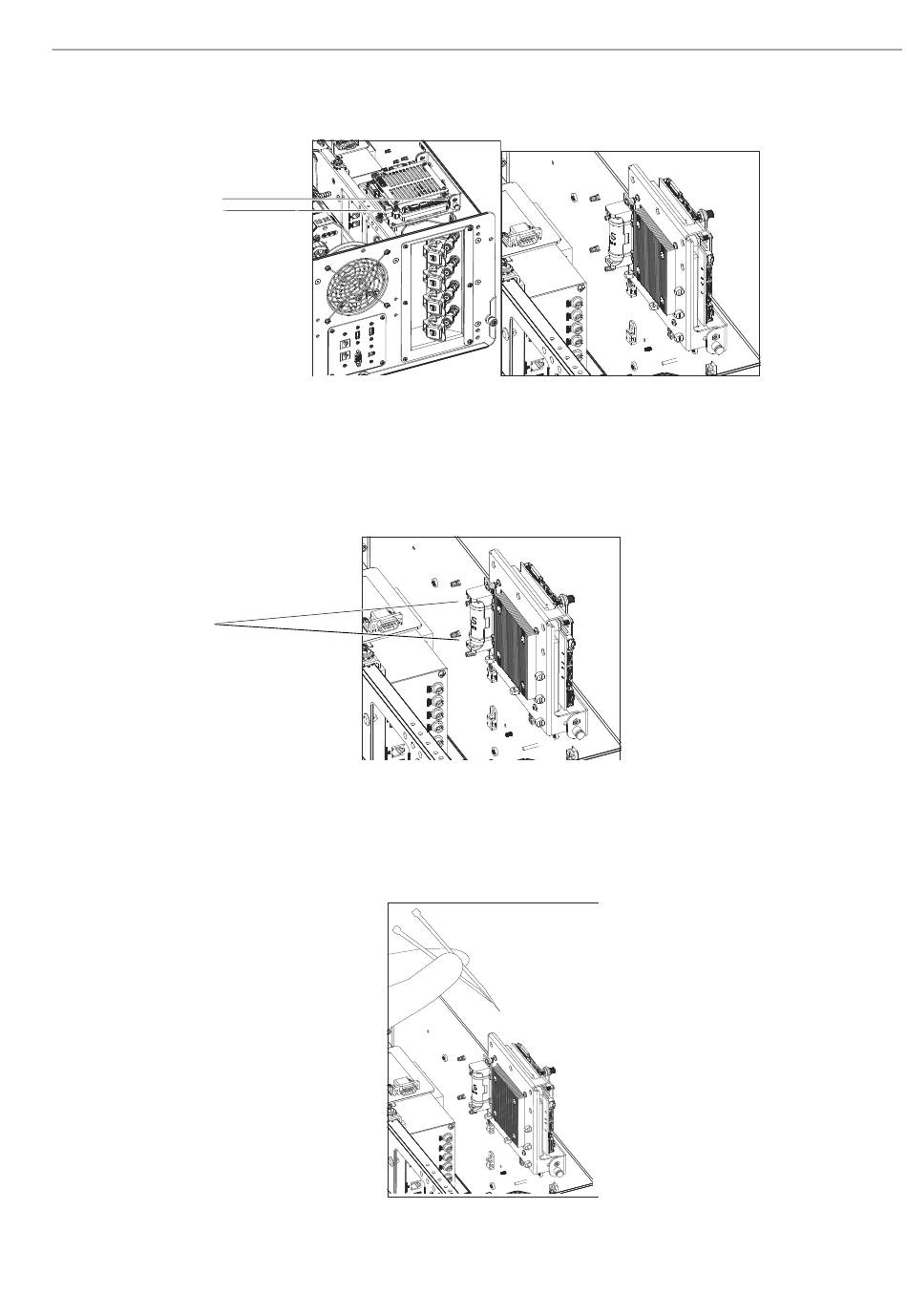

Figure 37 : Vue d'ensemble arrière avec plaque de contrôleur en position ouverte
Figure 38 : Retirer les serre-câbles maintenant la pile (1)
Figure 39 : Fixer la nouvelle batterie avec des serre-câbles
A0055219
A0055211
Raman Rxn4
A0055210
A0055210
49
