Manuel de mise en service
6
Raccordement électrique
6.1
Raccordements aux ports
1
2
3
4
Pos.
Nom
1
Étiquette CDRH du produit
2
Sortie d'air
3
Barre de décharge de traction
4
Entrée AC 100 à 240 V,
50/60 Hz
5
Raccords de verrouillage à
distance
6
Raccord à fibre EO
7
Ports de l'analyseur
26

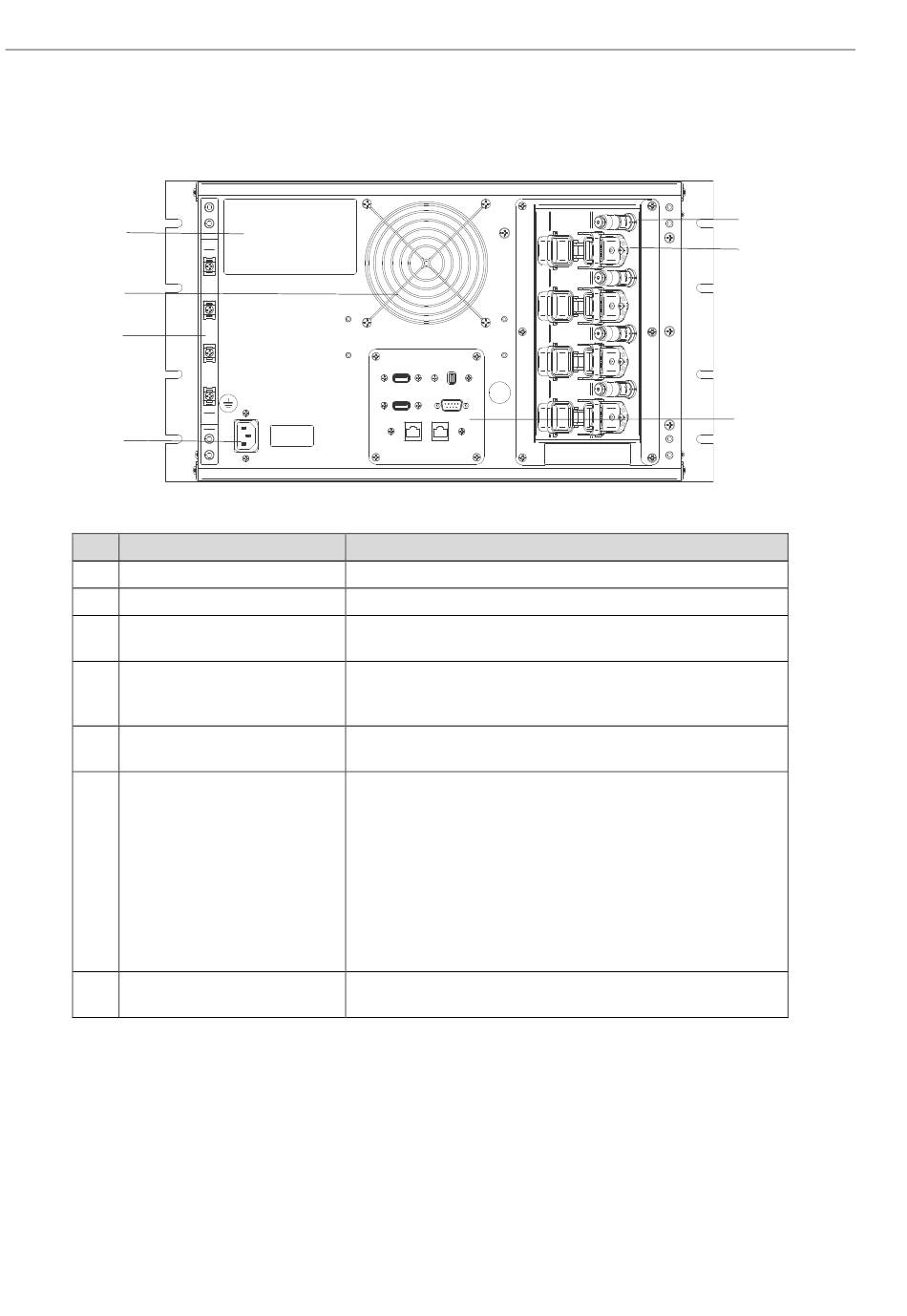

Figure 17 : Panneau arrière du Raman Rxn4
Description
Informations produit sur l'analyseur Raman Rxn4
Ventilateur d'extraction et de sortie d'air
Emplacement de montage de la décharge de traction pour le câble
à fibre EO
Prise de courant assurant l'alimentation AC de l'unité de base.
La broche de terre sur ce connecteur sert de borne de conducteur
de protection.
Dispositif de sécurité. Pour couper le laser, retirer l'obturateur noir.
Met à disposition une sortie à fibre optique de rayonnement laser,
la collecte Raman par fibre optique et un circuit électrique de
verrouillage du laser pour chaque voie de l'appareil. Le circuit
électrique de verrouillage du laser est à sécurité intrinsèque et
défini dans le schéma Endress+Hauser 4002396.
Relier les 3 broches de la sonde aux 3 prises de raccord EO.
Abaisser la languette pour fixer la sonde à sa position.
Le rayonnement laser ne peut PAS sortir d'une voie dont le
connecteur à fibre EO a été retiré car le retrait du connecteur EO
coupe également le circuit de verrouillage laser de cette voie.
Port USB de l'écran tactile, port USB, ports Ethernet, port série
RS -485 et port vidéo de l'écran tactile
Raman Rxn4
5
6
7
A0048720
Endress+Hauser
