Alimentation et mise à la terre
Le Raman Rxn4 est équipé d'une entrée IEC-320 C-14 standard pour l'alimentation électrique à l'arrière de l'appareil.
Tout cordon d'alimentation muni d'une fiche IEC-320 C-13 peut être connecté à l'unité de base. Le Raman Rxn4
accepte une alimentation AC de 100 à 240 V et 50/60 Hz. Pour les applications US, un cordon d'alimentation est
fourni. Pour les applications non US, l'utilisateur doit fournir un câble d'alimentation conforme aux normes
locales/nationales.
Une borne de mise à la terre fonctionnelle est également prévue à l'arrière de l'appareil pour une mise à la terre
supplémentaire, si nécessaire. La mise à la terre primaire s'effectue par la borne de terre de la fiche d'alimentation
IEC, qui doit être raccordée au système de mise à la terre du bâtiment.
Ne pas placer le Raman Rxn4 de manière à ce qu'il soit difficile de retirer le cordon d'alimentation. N'utiliser que des
câbles d'alimentation de calibre adéquat avec le système Raman Rxn4.
28

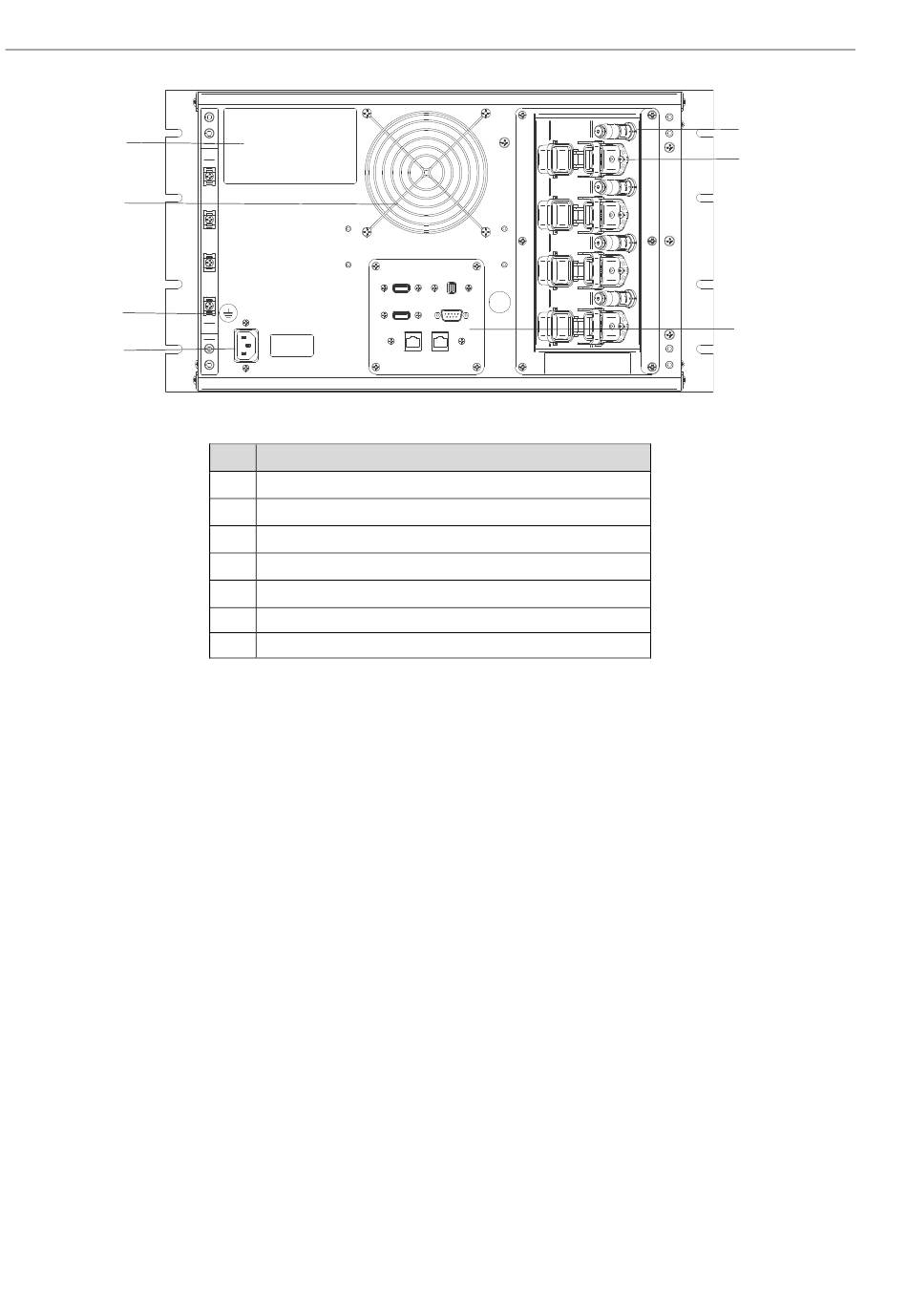

Figure 18 : Panneau arrière sur un analyseur Raman Rxn4 à quatre voies
Pos.
Description
1
Étiquette d'identification
2
Sortie d'air
3
Borne de terre fonctionnelle
4
Entrée AC 100 à 240 V, 50/60 Hz
5
Connecteur de verrouillage à distance
6
Connexion de fibre EO
7
Panneau E/S à circuits externes
Raman Rxn4
5
6
7
