Manuel de mise en service
5.4
Configuration initiale de l'analyseur
5.4.1
Montage de l'analyseur Raman Rxn4
Dans certains cas, Endress+Hauser exige que le montage et la configuration initiale de l'analyseur soient effectués
par un personnel de service formé par Endress+Hauser ou par ses partenaires affiliés. Cette section ne fournit qu'une
vue d'ensemble du processus de montage de l'analyseur et n'aborde pas le montage complet sur site ou l'IQ/OQ.
Pour l'IQ/OQ, un représentant formé d'Endress+Hauser ou l'un de ses représentants autorisés doit être présent lors
de l'inspection initiale et du montage de l'analyseur Raman Rxn4. Avant le montage, se reporter aux exigences du site
applicables pour préparer le site :
• 5.1
Analyseur Raman Rxn4 avec boîtier →
• 5.2
Analyseur Raman Rxn4 monté dans un rack d'ordinateur ou de serveur →
• 5.3
Analyseur Raman Rxn4 sur table →
5.4.2
Raccordement du moniteur à écran tactile
Brancher un moniteur à écran tactile aux ports USB Display et Touchscreen situés à l'arrière de l'appareil.
5.4.3
Raccordement d'une sonde
5.4.3.1
Pour les configurations monovoie, à quatre voies et hybride
Les configurations monovoie, à quatre voies et hybride (voie ALT uniquement) du Raman Rxn4 utilisent un
connecteur à fibres optiques EO unique avec une boucle de verrouillage électrique du laser intégrée. Le connecteur à
fibres EO sur l'analyseur Raman Rxn4 est appelé connecteur 'côté appareil'. Le connecteur à fibres EO sur le câble à
fibres de la sonde est appelé connecteur 'côté câble'. Le connecteur côté appareil utilise un capuchon à ressort intégré
qui protège les fibres internes de la contamination.
Pour garantir des performances optimales, il est recommandé de suivre les étapes ci-dessous pour nettoyer et
installer correctement un ensemble câble fibre optique.
1. Retirer le couvercle du connecteur à fibres optiques 'côté câble' de la sonde.
2. Nettoyer les extrémités des fibres du connecteur côté câble avant le montage si la propreté des extrémités des
fibres n'est pas connue.
D'abord utiliser une lingette pour lentilles très légèrement imprégnée d'un solvant, tel que de l'acétone de
o
qualité réactif ou de l'alcool isopropylique à 100 % (IPA), puis procéder à un nettoyage final à l'aide d'un outil
de nettoyage pour fibre de 1,25 mm. Ne pas utiliser la même lingette pour les deux extrémités de fibre.
Passer l'extrémité de la fibre une fois avec la partie humide de la lingette, puis une autre fois avec la partie
o
sèche de la même lingette. Répéter l'opération pour les deux extrémités de la fibre.
18

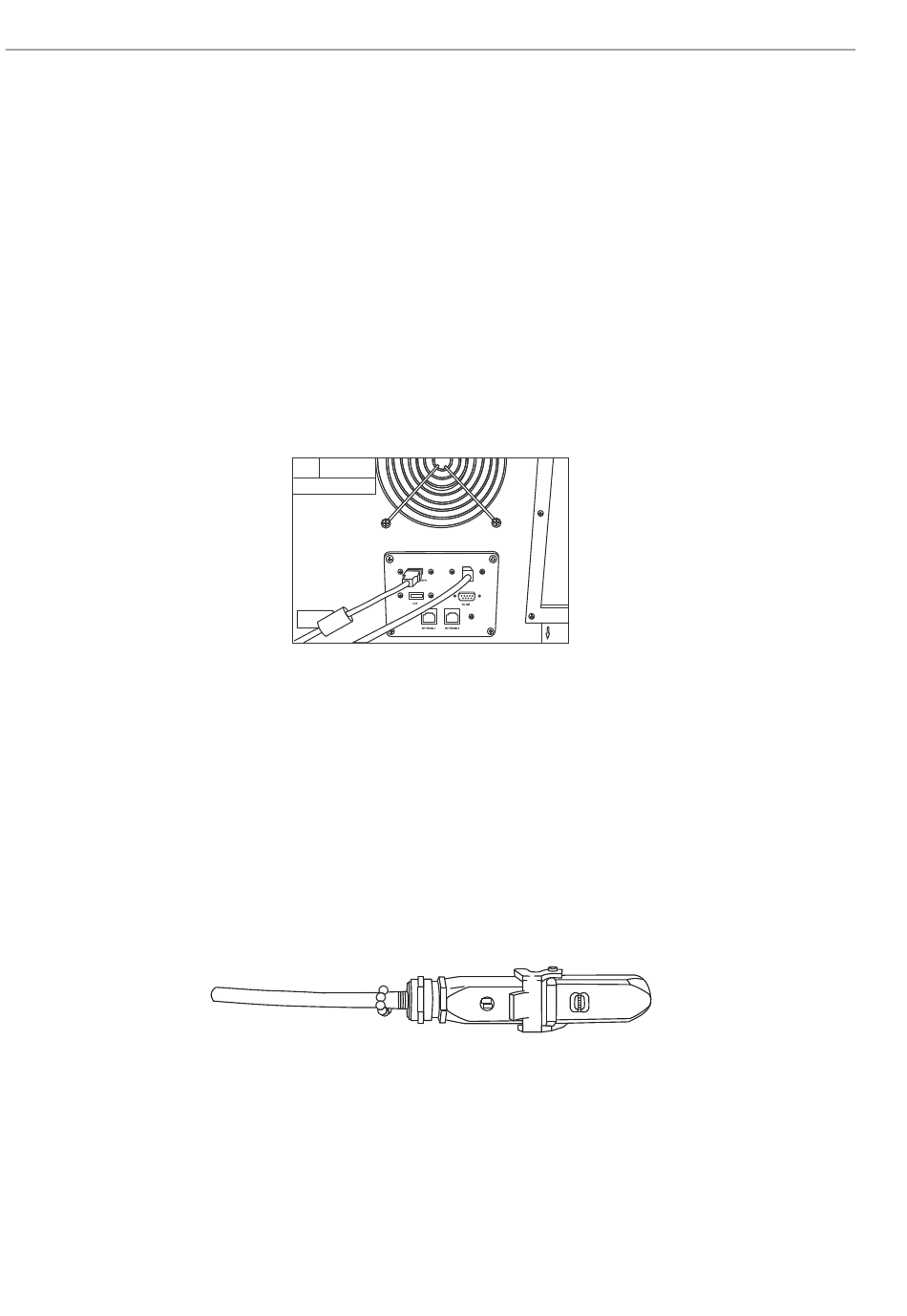

Figure 3 : Connexions de l'écran tactile
Figure 4 : Connexion à fibres électro-optiques avec couvercle
A0048440
A0048441
Raman Rxn4
Endress+Hauser
