Manuel de mise en service
6. Retirer le capuchon en caoutchouc du connecteur à fibre de collecte de type MT. Soulever et maintenir le
couvercle du port de collecte (COLL) pendant que la fibre est connectée. Aligner le point blanc sur le connecteur
à fibres de type MT, avec la marque blanche sur le port COLL, puis insérer le connecteur à fibres jusqu'à ce qu'il
s'enclenche. La fibre doit être acheminée de manière hélicoïdale, comme indiqué ci-dessous, afin d'éviter les plis.
7. Retirer la pince de la fibre d'excitation en desserrant la vis de la pince à l'aide d'un tournevis boule de 3/32"
(fourni avec l'analyseur) et en la faisant glisser hors du chemin.
8. Retirer le capuchon fileté du port d'excitation (EXC).

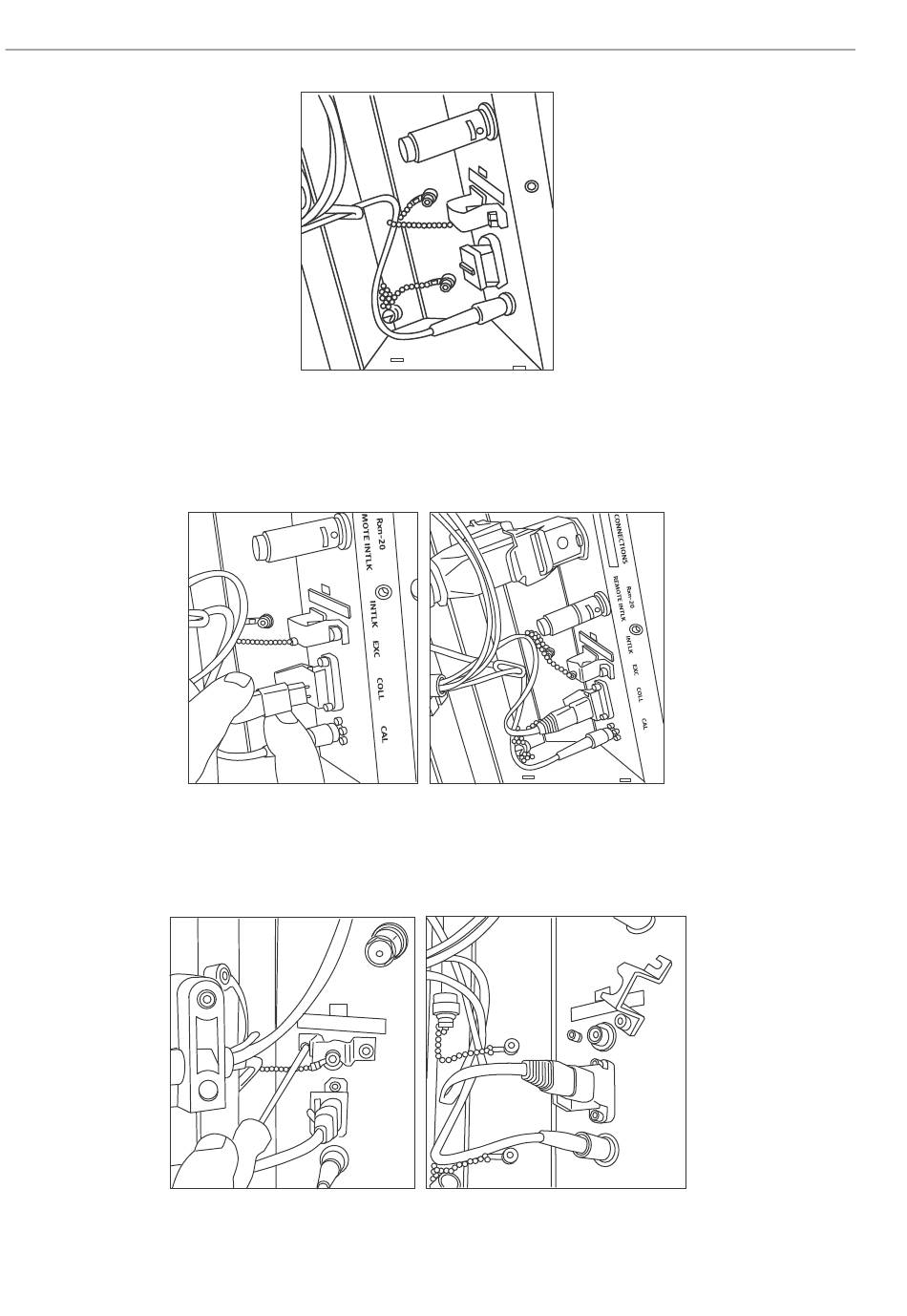

Figure 13 : Retrait correct de la pince de la fibre d'excitation et du capuchon fileté du port d'excitation
22
Figure 11 : Connexion et pose correctes de la fibre d'étalonnage
A0049253
Figure 12 : Connexion et pose correctes de la fibre de collecte
A0049255
A0048453
A0049254
A0049256
Raman Rxn4
Endress+Hauser
