Manuel de mise en service

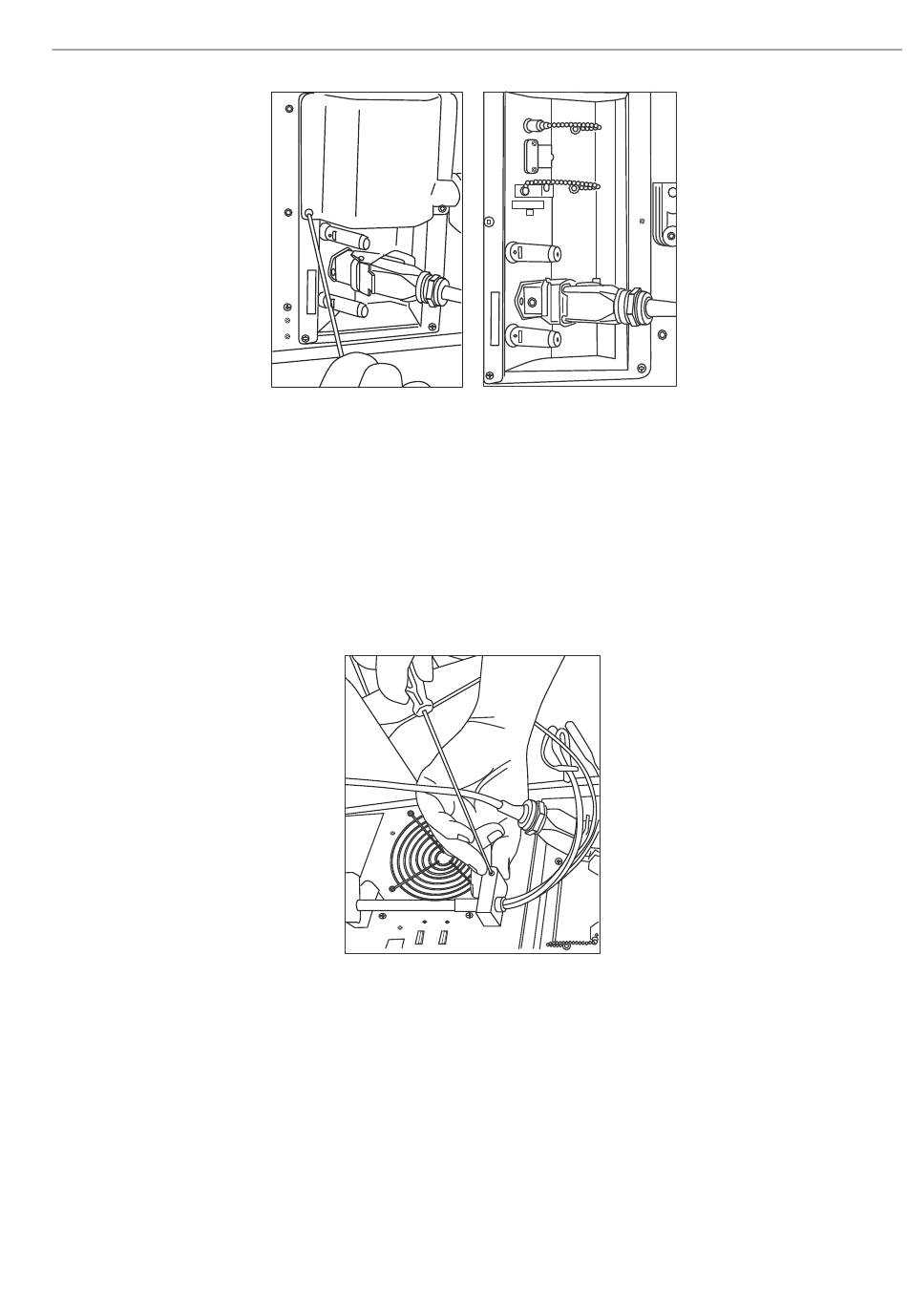

Figure 9 : Couvercle de la voie Rxn-20 à l'arrière de la configuration hybride du Raman Rxn4 (à gauche) et connecteurs pour la voie Rxn-20 (à droite)
2. Sur les connecteurs côté câble, nettoyer UNIQUEMENT les extrémités des fibres d'excitation et d'étalonnage
avant l'installation si la propreté de ces extrémités n'est pas connue.
Utiliser tout d'abord une lingette pour lentilles très légèrement imprégnée d'un solvant, tel que de l'acétone
o
de qualité réactif ou de l'IPA à 100 %, puis procéder à un nettoyage final à l'aide d'un outil de nettoyage pour
fibre de 2,5 mm. Ne pas utiliser la même lingette pour les deux extrémités de fibre.
Passer l'extrémité de la fibre une fois avec la partie humide de la lingette, puis une autre fois avec la partie
o
sèche de la même lingette. Répéter l'opération pour les deux extrémités de la fibre.
3. Utiliser le guide de fibre sur l'arrière de l'analyseur hybride Raman Rxn4 (à l'aide du tournevis boule de 7/64")
pour fixer l'assemblage du câble à fibres.
Figure 10 : Utiliser les deux guides de fibre pour sécuriser l'assemblage de fibres pour la voie Rxn-20
4. Retirer le capuchon fileté du port d'étalonnage (CAL).
5. Connecter la fibre d'étalonnage propre au port CAL, en alignant le détrompeur du connecteur à fibres sur
l'encoche du connecteur du port CAL. La fibre doit être acheminée de manière hélicoïdale, comme indiqué
ci-dessous, afin d'éviter les plis.
Endress+Hauser
A0049251
A0048446
Raman Rxn4
A0049252
21
