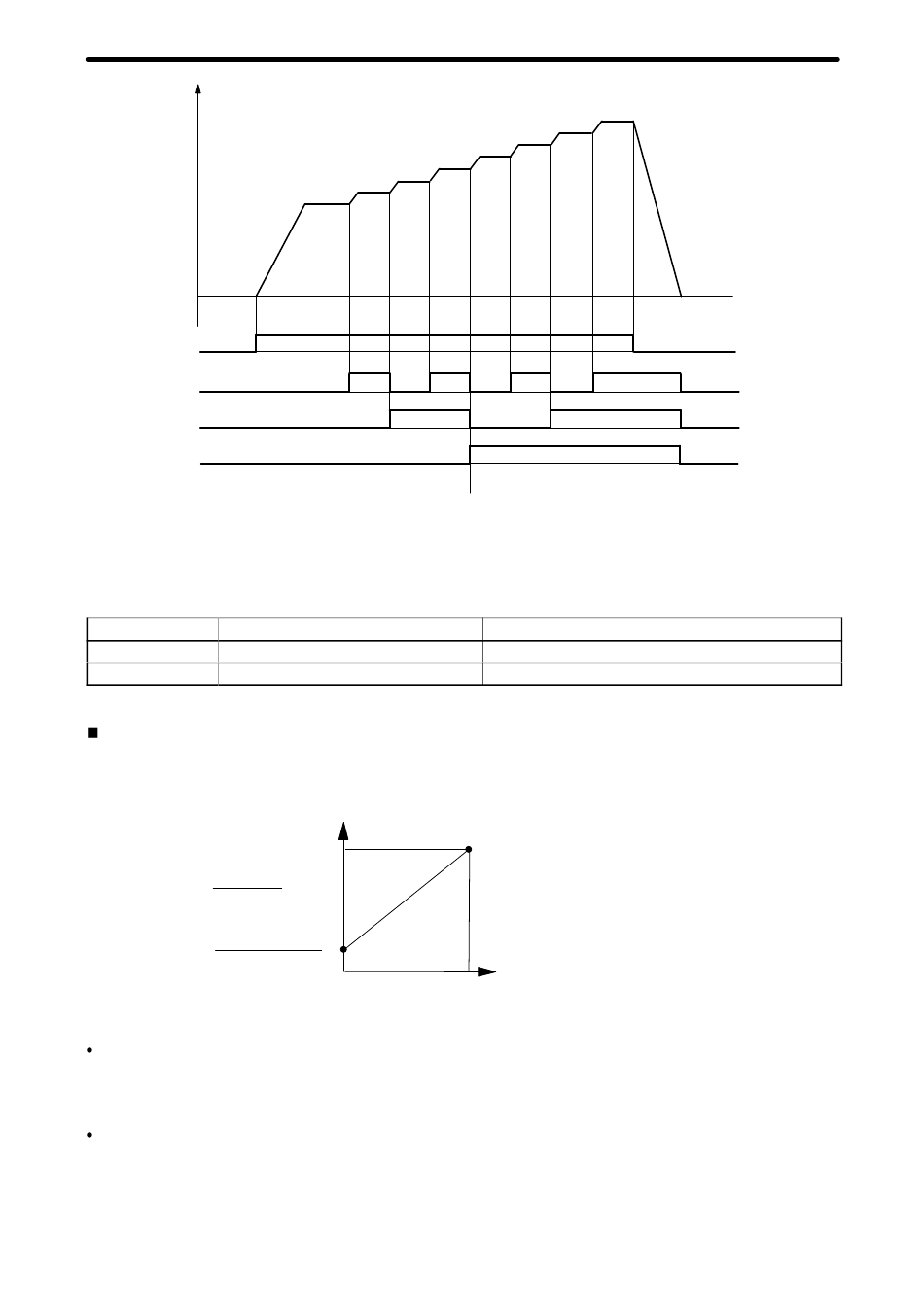

Fonctions de programmation
Fréquence
de référence
(n21) 25,0 Hz
FWD (REV)
RUN/STOP
Multivitesse 1
(borne S3)
Multivitesse 2
(borne S4)
Multivitesse 3
(borne S5)
5-6-3
Fonctionnement à basse vitesse
En envoyant une commande de jog et ensuite une commande de marche arrière, le fonctionnement est activé à la
fréquence de jog sélectionnée au paramètre n29. Lorsque l'on sélectionne simultanément les multivitesses de
référence 1, 2, 3 et 4 avec la commande de jog, la priorité est donnée à celle–ci.
N. paramètre
n29
Fréquence de jog de référence
n36... 39
Commande de jog
Réglage du signal de vitesse
Pour spécifier la fréquence de référence à l'aide de l'entrée analogique de la borne FR ou FC du circuit de contrôle,
il est possible de définir le rapport entre l'entrée analogique et la fréquence de référence.
Fréquence de sortie max.
Gain
X
100
Fréquence de sortie max.
Polarisation
X
100
Gain de la fréquence de référence (n41)
La valeur de la tension à l'entrée analogique relative à la fréquence de sortie maximum (n09) peut être réglée par
unités de 1%. La fréquence de sortie maximum est n09 = 100%.
Valeur d'usine = 100%.
Polarisation de la fréquence de référence (n42)
La fréquence de référence fournie lorsque l'entrée analogique est 0V (4mA ou 0mA) peut être réglée par unités
de 1%. Fréquence de sortie maximum n09 = 100%.
Valeur d'usine = 0%.
34
(n26) 50,0 Hz
(n25) 45,0 Hz
(n24) 40,0 Hz
(n23) 35,0 Hz
(n22) 30,0 Hz
ON
ON
ON
ON
Description
Fréquence de référence
0V
10V
(4mA)
(20mA)
(0mA)
(20mA)
(n28) 60,0 Hz
(n27) 55,0 Hz
ON
ON
ON
ON
Configuration
Valeur d'usine: 6,0 Hz
Valeur "10" pour chaque paramètre
La valeur entre parenthèses indique la
valeur utilisée quand on sélectionne
l'entrée du courant de référence
Chapitre 5
Temps
