Fonctions de programmation

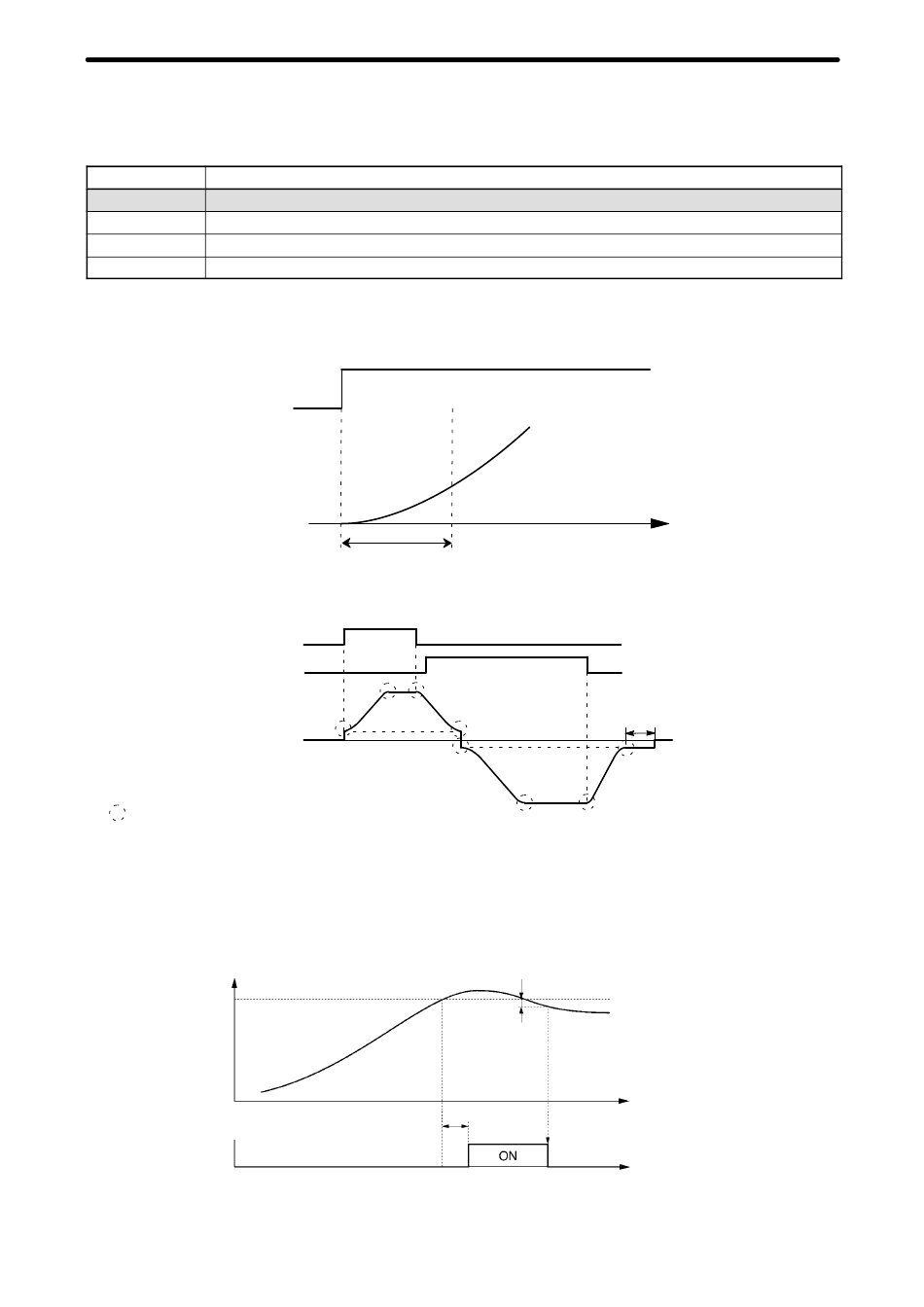

5-6-7 Caractéristiques du démarrage progressif (n20)
Pour éviter toute vibration à la machine lors des phases de démarrage et d'arrêt, l'accélération et la décélération
peuvent avoir lieu sur la base de la courbe S.
Valeur
0 Caractéristique à S non disponibie
1 0,2 seconde
2 0,5 seconde
3 1,0 seconde
Note: Le temps de la
d'accélération/décélération 0 et une vitesse d'accélération/décélération régulière déterminée par le temps
d'accélération/décélération sélectionné.
Fréquence
de référence
Fréquence
de sortie
Le diagramme de flux suivant montre la commutation entre les commandes de marche avant et arrière
(FWD/REV) lors de la phase de décélération jusqu'à l'arrêt.
Commande de marche avant
Commande de marche arrière
Fréquence de sortie
Caractéristiques de la courbe à S
5-6-8 Détection du couple
Si une charge excessive est appliquée à la machine, il est détecté une augmentation du courant de sortie et affiché
une alarme en fonction de la configuration des bornes MA et MB pour la sortie multifonction.
Pour l'émission d'un signal de détection de surcouple, réglez la fonction de la borne de sortie n40 sur "détection
surcouple" (sélection 6 (contact NA) ou 7 (contact NC)).
Courant de
sortie
n61 (temps de détection
Détection
surcouple)
surcouple (NA)
Note:
La détection du surcouple sera annulée si le courant de sortie est inférieur à environ 5% du courant nominal du
variateur de fréquence.
Temps caractéristique à S
caractéristique à S
Temps caractéristique à S (Tsc)
Décélération
Accélération
Fréquence de
sortie minimum
n14
Accélération
correspond au temps
Fréquence
de sortie
Temps de freinage à
injection c.c. à l'arrêt
Fréquence de
sortie minimum
n53
n14
Décélération
Note
n60 (niveau de détection
surcouple)
Chapitre 5
compris entre la vitesse
Temps
Temps
Temps
