Fonctions de programmation

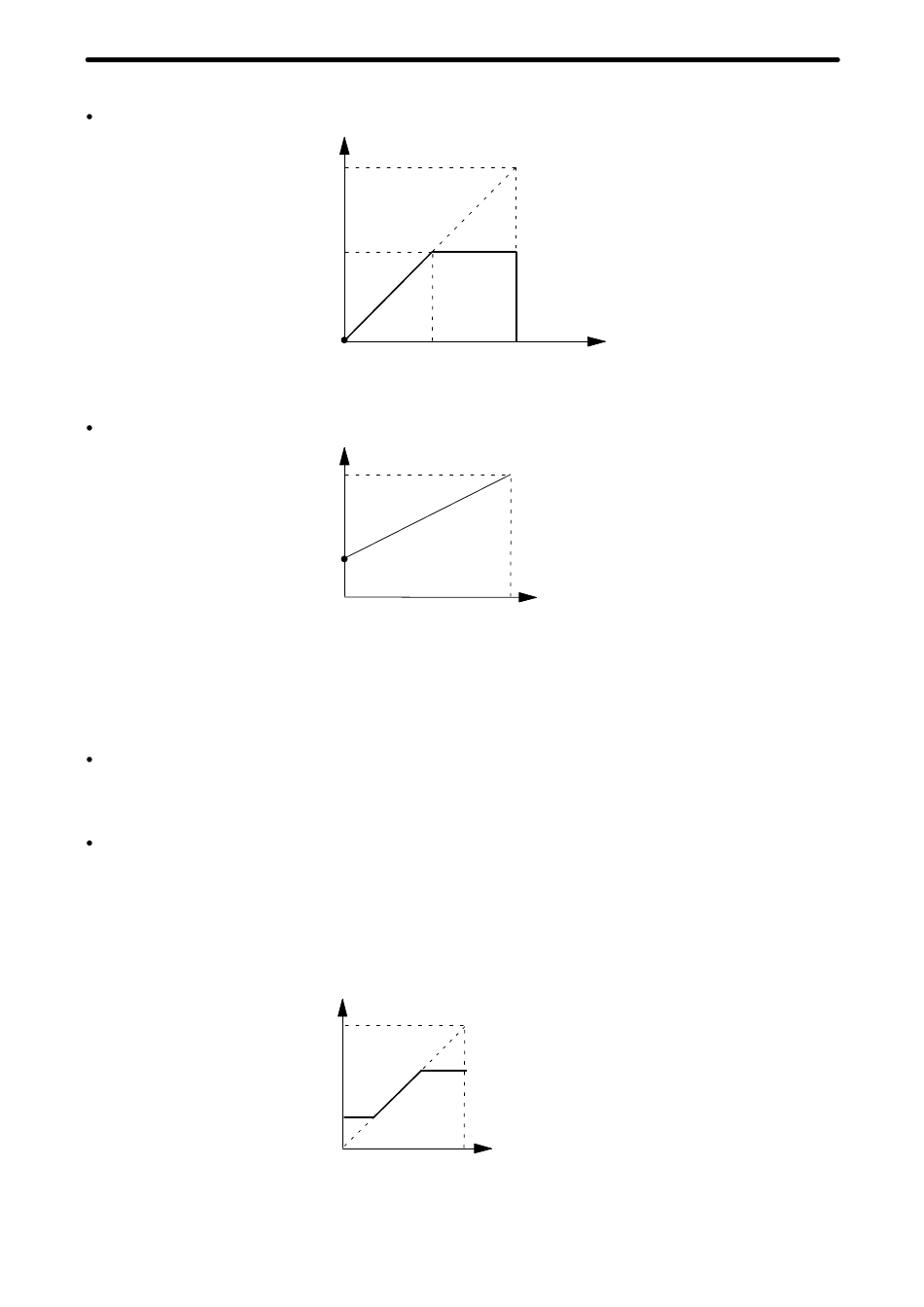

Configuration typique
Pour utiliser le variateur avec une fréquence de référence comprise entre 50% et 100% et une entrée de 0... 5V.
Fréquence max. (100%)
Pour utiliser le variateur avec une fréquence de référence comprise entre 50% et 100% et une entrée de 0... 10V.
Fréquence max. (100%)
5-6-4 Réglage des limites supérieure et inférieure de la
fréquence
Limite supérieure de la fréquence de référence (n30)
Définit la limite supérieure de la fréquence de référence par unités de 1%.
Fréquence de sortie maximum n09 = 100%.
Valeur d'usine = 100%
Limite inférieure de la fréquence de référence (n31)
Définit la limite inférieure de la fréquence de référence par unités de 1%.
Fréquence de sortie maximum n09 = 100%
Lorsque l'on utilise le variateur avec une fréquence de référence égale à 0, le fonctionnement est maintenu à la
limite inférieure de la fréquence de référence.
Par contre, lorsque la limite inférieure de la fréquence de référence est réglée à une valeur inférieure à la
fréquence de sortie minimum (n14), le variateur de fréquence ne fonctionne pas.
Valeur d'usine = 0%
(200%)
0%
0V 5V
Gain n41 = 200
Polarisation n42 = 0
50%
0V
Gain n41 = 100
Polarisation n42 = 50
Fréquence
interne de
Limite inférieure
référence
de la fréquence
(n31)
Fréquence de référence sélectionnée
10V
10V
Limite supérieure
de la fréquence
(n30)
Chapitre 5
35
