7.
8.
2.6.3

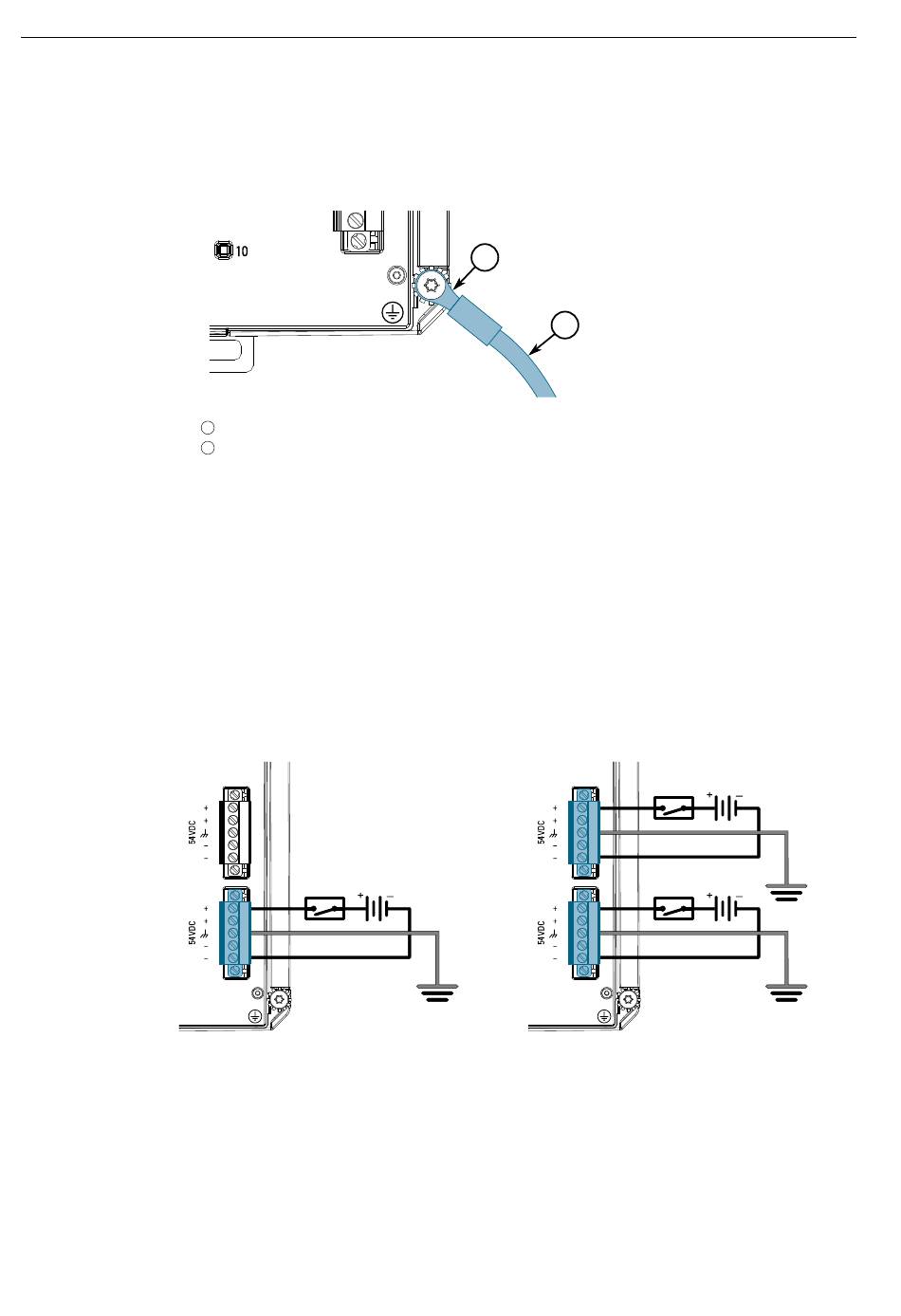

Exemples de câblage
Les figures suivantes montrent comment raccorder des alimentations simples et
doubles à l'appareil.
Figure 2.11
RUGGEDCOM RST916P
Manuel d'installation, 04/2022, C79000-G8977-1489-02
Connectez la vis de terre du châssis à la terre (terre de potentiel). Il est
recommandé d'équiper l'extrémité de la connexion de terre d'une cosse à
fourche ou circulaire M4 à serrer avec un couple de 1,7 Nm (15 lbf-in).
Vis M4
1
Cosse circulaire M4
2
Figure 2.10
Connexion de la terre du châssis
Raccordez l'alimentation externe à une source d'alimentation. La LED Power sur
l'appareil s'allume quand l'appareil a démarré, ce qui indique qu'il est alimenté
en courant.
Configuration d'entrée
d'alimentation CC simple
2.6.3 Exemples de câblage
1
2
Figure 2.12
Installation de l'appareil
Configuration d'entrée
d'alimentation CC double
17
