Installation de l'appareil
2.6.2 Connexion d'une alimentation CC
2.
3.
4.
5.
6.
16
Insérez le ou les borniers dans l'appareil et serrez les deux vis. Un bornier
d'alimentation doit être installé dans chaque port, même si une seule
alimentation externe est connectée.

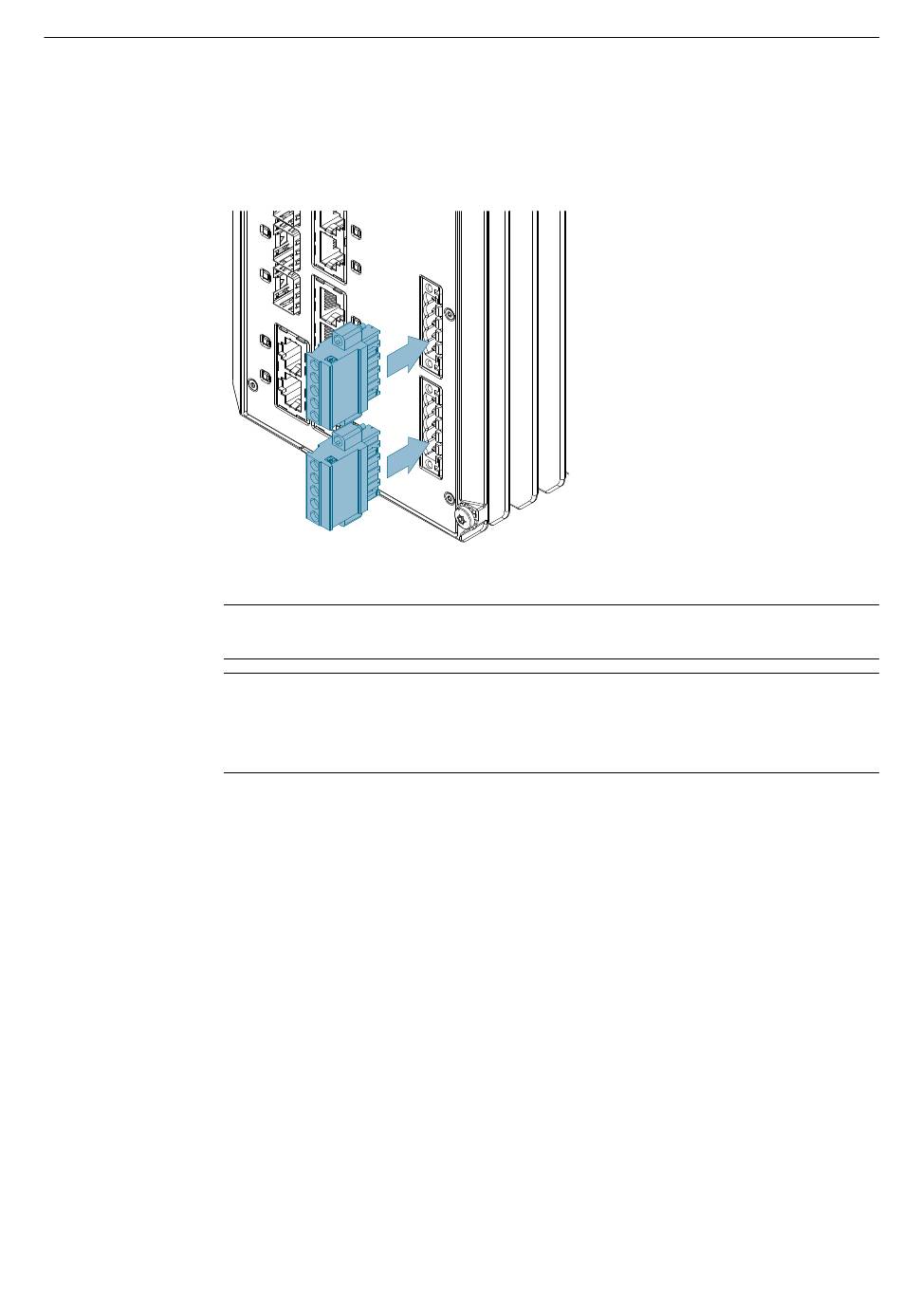

Figure 2.9
Montage des borniers d'alimentation
Remarque
Serrez tous les raccords de borne avec un couple de 0,6 Nm (5 lbf-in).
Remarque
Toutes les bornes positives (+) sont identiques, de même que le sont les bornes
négatives (-). Les câbles d'une alimentation externe peuvent être connectés à
n'importe quelle borne correspondante sur le bornier d'alimentation.
Connectez le câble plus de l'alimentation à l'une des bornes positives (+) du
bornier.
Connectez le fil négatif de l'alimentation à l'une des bornes négatives (-) du
bornier.
Connectez le fil de terre de l'alimentation à la borne de châssis/terre du bornier.
Si l'alimentation externe accepte des entrées positives et négatives doubles,
raccordez des câbles positifs et négatifs supplémentaires aux autres bornes
positives (+) et négatives (-) du bornier d'alimentation.
RUGGEDCOM RST916P
Manuel d'installation, 04/2022, C79000-G8977-1489-02
