ISO9001
Exécution
CC1N7865fr
12.2002
Régulateurs
compacts universels
Le RWF40... est un régulateur numérique pour la température et la pression de
chaudière avec des fonctions spéciales pour la régulation d'installations de pro-
duction thermique.
Le RWF40... et cette fiche produit sont destinés pour les OEM qui utilisent les
régulateurs RWF40... dans ou sur leurs produits !
Le régulateur RWF40... est livré complet avec le boîtier pour le montage en façade. Sa
configuration à la valeur réglée et à la plage de consigne souhaitée se fait par l'entrée
de paramètres. Les paramètres de régulation peuvent être réglés et optimisés durant le
fonctionnement du brûleur. L'ensemble des réglages se fait par 4 touches situées sur la
façade de l'appareil; ils sont immédiatement visibles sur la façade.
Des LED sur la façade indique les régimes de fonctionnement :
−
Fonction Thermostat ou Pressostat
−
Pour commande modulante du brûleur : signaux de commande "OUVERTURE" ou
"FERMETURE" pour le servomoteur du volet d'air du brûleur ou
Commande d'un brûleur à deux allures : allure I / allure II
−
Mode de fonctionnement "2 allures"
−
La position du contact programmable "K6"
−
Commande manuelle "MARCHE/ ARRET"
Pendant le fonctionnement l'affichage à cristaux liquides indique la consigne (vert), la
valeur mesurée (rouge) et, durant le réglage, les paramètres entrés.

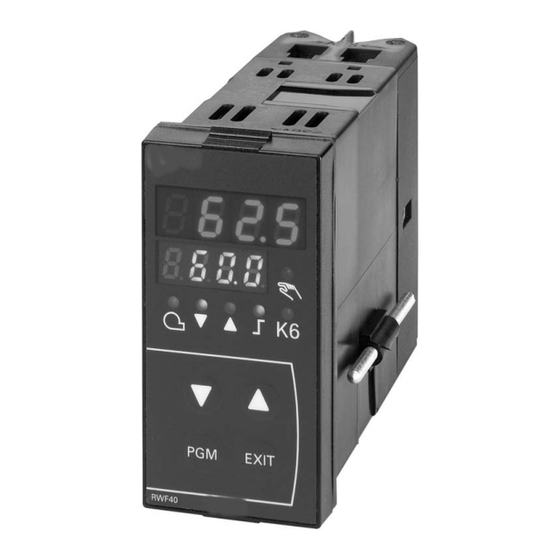

RWF40... dans son boîtier
Siemens Building Technologies
7
865
RWF40...
HVAC Products
