Installation de l'appareil
2.4 Montage de l'appareil

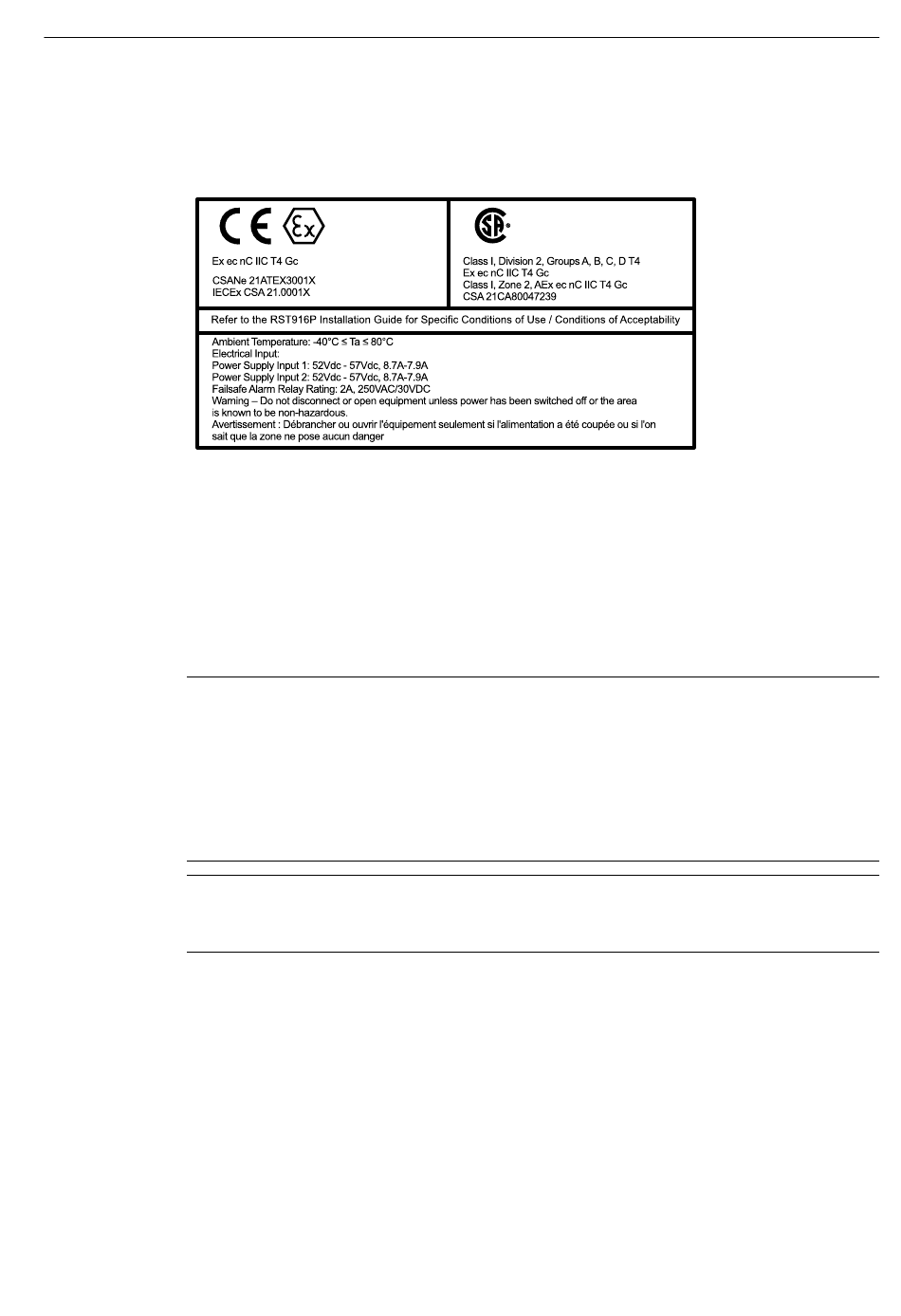

Exemple de label d'emplacement dangereux
Voici un exemple de label d'emplacement dangereux du RUGGEDCOM RST916P :
Figure 2.1
2.4
Montage de l'appareil
Le RUGGEDCOM RST916P est conçu pour une flexibilité de montage et d'affichage
maximale. Il peut être équipé d'adaptateurs permettant de le fixer à un rail DIN
symétrique ou sur un panneau.
Remarque
La chaleur générée par l'appareil est dirigée vers l'extérieur du boîtier. Il est donc
recommandé de laisser un espace de 2,5 cm (1 in) sur tous les côtés ouverts de
l'appareil pour permettre un flux d'air de convection.
Une circulation forcée de l'air n'est pas requise. Néanmoins, toute augmentation de
la circulation d'air entraîne une réduction de la température ambiante et améliore la
fiabilité à long terme de tous les équipements montés à l'intérieur du châssis.
Remarque
Pour les dimensions détaillées de l'appareil sur un rail DIN symétrique ou sur un
panneau, voir
2.4.1
Montage de l'appareil sur un rail DIN symétrique
Le RUGGEDCOM RST916P est équipé d'un adaptateur de rail DIN symétrique
préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer l'appareil sur un
rail DIN IEC/EN 60715 ou TS35 standard de 35 mm (1.4 po) par 15 mm (0.6 po) .
8
II 3 G
C
Label de conformité (exemple)
"Dessins cotés (Page
30)".
US
Manuel d'installation, 04/2022, C79000-G8977-1489-02
RUGGEDCOM RST916P
