Benning PV 2 Mode D'emploi

Benning PV 2 Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Mode d'emploi
Traduction de la version allemande d'origine

Publicité

loading

Manuels Connexes pour Benning PV 2

Sommaire des Matières pour Benning PV 2

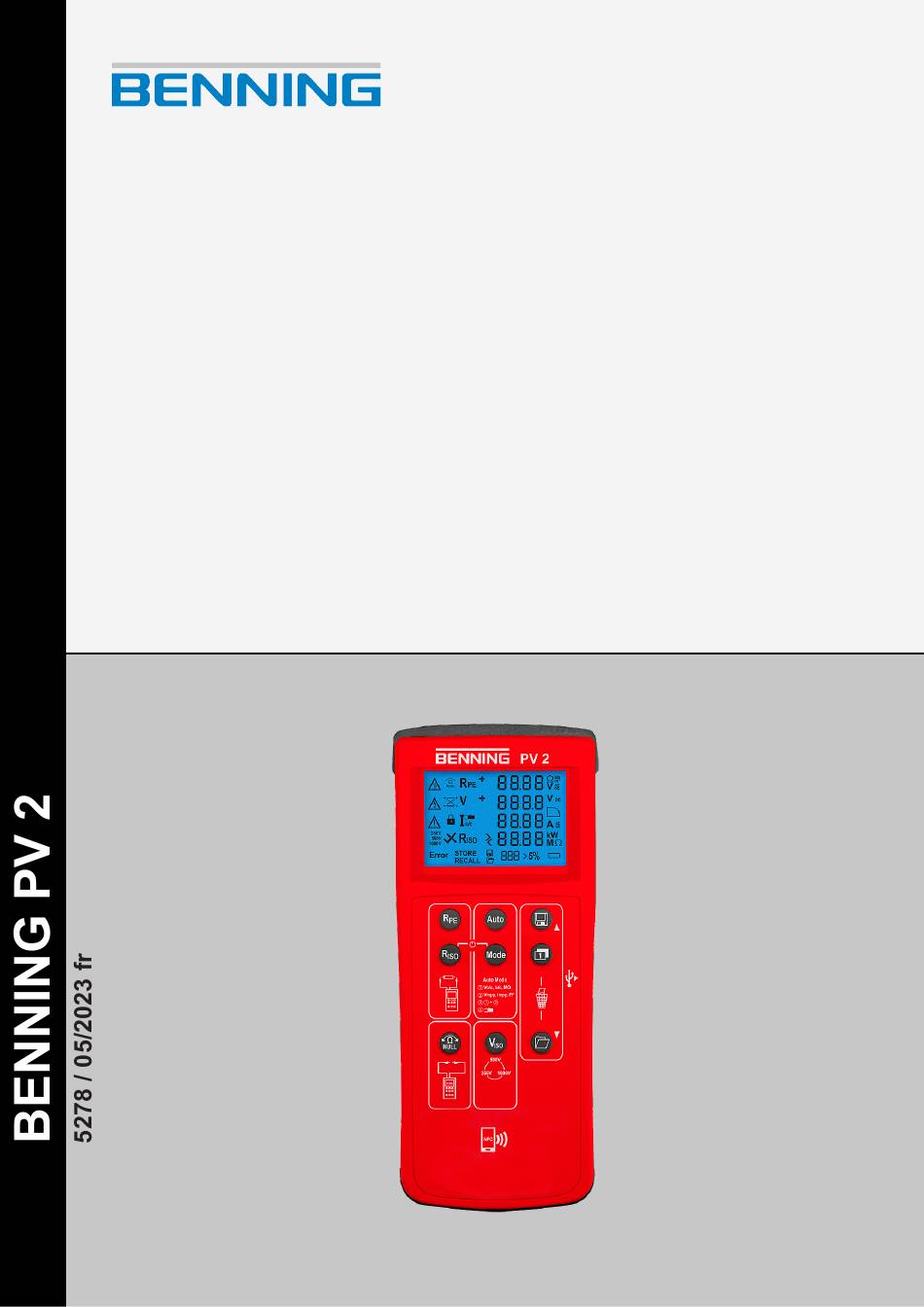

  • Page 1 Mode d'emploi Traduction de la version allemande d’origine...
  • Page 2 Le contenu de la documentation de service et son adéquation avec le matériel et le logiciel décrits ont été dûment contrôlés. Néanmoins, des divergences ne peuvent être exclues, de sorte que Benning décline toute responsabilité pour une totale adéquation. Le contenu de la présente documentation est contrôlé régulièrement, les corrections nécessaires sont mentionnées dans les éditions postérieures.
  • Page 3 Mesurer la résistance du conducteur de protection ............ 32 Effectuer une mesure PV automatique ................ 33 Mesurer les tensions continues et alternatives .............. 35 Mesurer le courant avec le BENNING CC 3 en option ............ 36 Mesurer la résistance d'isolement.................. 37 5278 / 05/2023 fr BENNING PV 2...
  • Page 4 5.11.1 Coupler l’appareil au BENNING SUN 2 ................ 40 5.11.2 Découpler l’appareil du BENNING SUN 2 ................ 40 5.11.3 Activer ou désactiver la transmission radio de l'appareil BENNING SUN 2 ....... 41 Entretien .............................. 42 Plan de maintenance ...................... 42 Assurer l'absence de tension .................... 42 Nettoyer l'appareil ....................... 43 Remplacer les piles...................... 44 Étalonner l'appareil ...................... 45...
  • Page 5 Illustration 7 Mesure PV automatique ....................Illustration 8 Mesure de tensions continues et alternatives ..............Illustration 9 Mesure de courant avec le BENNING CC 3 en option ............Illustration 10 Mesurer la résistance d'isolement..................Illustration 11 Caractéristique I-U sur le terminal Android ................ Illustration 12 Liaison radio vers l’appareil BENNING SUN 2 ..............
  • Page 6 Tableau 16 Plage de mesure pour mesurer le courant de court-circuit ISC du module PV ou du string PV.. Tableau 17 Plage de mesure pour mesurer le courant via l’adaptateur à pince ampèremétrique BEN- NING CC 3 (en option) ........................ Tableau 18 Plan de maintenance ........................Tableau 19 Caractéristiques techniques ......................BENNING PV 2 5278 / 05/2023 fr...
  • Page 7 • Mesure de la caractéristique courant-tension (I-U) et de la caractéristique de puissance (P- Autres informations https://tms.benning.de/pv2 Sur Internet, directement sous le lien donné ou sur le site www.benning.de (recherche de produits), vous trouverez, par exemple, les informations complémentaires suivantes : • Mode d'emploi de l'appareil en plusieurs langues •...
  • Page 8 être déduite du contenu du présent mode d'emploi. Toute information contenue dans le présent mode d'emploi peut être modifiée à tout moment sans préavis préalable. BENNING n'est pas tenue de compléter ni de tenir à jour les indications figurant dans le présent mode d'emploi.
  • Page 9 Téléphone : +49 2871 93-555 Télécopieur : +49 2871 93‑6555 E-Mail : helpdesk@benning.de Internet : www.benning.de Gestion des retours Veuillez utilisez le portail de retours BENNING pour un traitement rapide et efficace des retours : https://www.benning.de/service-de/retourenabwicklung.html Téléphone : +49 2871 93-554 E-mail : returns@benning.de Adresse de retour BENNING Elektrotechnik und Elektronik GmbH & Co. KG Retourenmanagement Robert-Bosch-Str.
  • Page 10 état irréprochable du point de vue de la sécurité technique. • CEI / DIN EN 61010-1 (VDE 0411‑1) • CEI / DIN EN 61557-1 (VDE 0413‑1) • CEI / DIN EN 61557-2 (VDE 0413‑2) • CEI / DIN EN 61557-4 (VDE 0413‑4) • CEI / DIN EN 61557-10 (VDE 0413‑10) BENNING PV 2 5278 / 05/2023 fr...
  • Page 11 (AC) Tension alternative ou courant alternatif Terre (tension par rapport à la terre) Tableau 2: Symboles sur l'appareil Symboles dans le mode d'emploi Symbole Signification Avertissement général Avertissement d'une tension électrique Tableau 3: Symboles dans le mode d'emploi 5278 / 05/2023 fr BENNING PV 2...
  • Page 12 On entend par utilisation non conforme à la destination : – Toute utilisation de composants, d'accessoires, de pièces de rechange ou de remplacement qui n'ont pas été homologués ni approuvés par BENNING pour l'utilisation en question – Le non-respect, la manipulation, la modification ou l'utilisation détournée du mode d'emploi ou des instructions et consignes qu'il contient –...
  • Page 13 • Lors de la déconnexion du circuit de mesure, toujours déconnectez d'abord le câble de mesure de sécurité sous tension (phase), puis le câble de mesure de sécurité neutre du point de mesure. 5278 / 05/2023 fr BENNING PV 2...
  • Page 14 électrique lors du travail sur des composants ou des installations sous tension. Déjà les tensions à partir de 30 V‑AC et 60 V‑DC peuvent être mortelles ! • Respectez les réglementations en vigueur en matière de sécurité au travail. • Si nécessaire, utilisez des équipements de protection appropriés. BENNING PV 2 5278 / 05/2023 fr...
  • Page 15 Plage de mesure de l’ensoleillement : 100 à 1 250 W/m² Plage de mesure de la température : -30 à 125 °C • Capteur de température à ventouse pour l'appareil BENNING SUN 2, pour une fixation sur l'arrière du module photovoltaïque (réf. : 050424) • Support de module PV pour l’appareil BENNING SUN 2 pour une fixation sûre sur le module PV (réf. : 050425)
  • Page 16 Description de l’appareil 4.1 Structure de l'appareil Description de l’appareil Structure de l'appareil Illustration 1: Structure de l’appareil BENNING PV 2 1 Vue de face de l'appareil 2 Face supérieure de l'appareil 3 Douille de test 4 mm « + » (rouge) 4 Douille de test 4 mm « - » (noir) 5 Douille de test PV « - »...
  • Page 17 (>30 V) sur les câbles de mesure de sécurité PV. Tenez compte des instructions contenues dans ce mode d’emploi afin d’éviter tout risque [} page 28]. Tableau 4: Symboles (avertissements) sur l’écran numérique 5278 / 05/2023 fr BENNING PV 2...
  • Page 18 L'appareil dispose d'une horloge en temps réel intégrée afin que les processus d'enregistrement ou les emplacements de mémoire soient automatiquement pourvus d’un horodateur. Vous pouvez régler la date et l'heure manuellement ou les valeurs du BENNING SUN 2 sont reprises automatiquement (option).
  • Page 19 Pour connaître l'emplacement de l’antenne NFC de votre appareil Android, veuillez consulter le mode d’emploi correspondant. Pour l’affichage de la caractéristique I-U [} page 38], vous avez besoin de l’appli « BENNING PV Link », que vous pouvez télécharger gratuitement via le Google Play Store. 5278 / 05/2023 fr BENNING PV 2...
  • Page 20 4.2.2 Installer l'enregistreur de données et le pilote Installez une seule fois le pilote matériel et le logiciel « BENNING SOLAR Datalogger » sur votre PC afin de pouvoir lire les valeurs mesurées de l’appareil sur un PC via l’interface USB. Conditions •...
  • Page 21 • Enlevez les câbles de mesure de sécurité connectés. Procédure 1. Raccordez l'appareil à votre PC au moyen du câble de raccordement USB. 2. Lancez le logiciel « BENNING SOLAR Datalogger ». 3. Cliquez sur « Tools » (Options), puis sur « Refresh Ports » (Misa à jour des ports) et sélectionnez le port COM correspondant.
  • Page 22 L'enregistrement a échoué. Enregistrez les valeurs mesurées de nouveau au Store prochain emplacement de mémoire disponible [} page 19]. L'enregistrement sur la Enlevez le terminal puce NFC a échoué. compatible NFC de l'appareil. FA IL Store Tableau 6: Messages d'erreur BENNING PV 2 5278 / 05/2023 fr...
  • Page 23 • I Courant de court-circuit • Caractéristique I-U (V , FF) • R Résistance d'isolement • Courant de service AC/DC au moyen de l’adaptateur BENNING CC 3 Tableau 8: Mesures des quatre modes Affichage des modes Illustration 3: Modes 1 Affichage en mode 1 2 Affichage en mode 2 3 Affichage en mode 3...
  • Page 24 Symbole Signification Facteur de remplissage > 60 Facteur de remplissage < 60 Tableau 9: Facteur de remplissage La formule suivante sert à déterminer le facteur de remplissage (FF) : Facteur de remplissage (FF) = (U ) / (U BENNING PV 2 5278 / 05/2023 fr...
  • Page 25 • En dehors de la plage de mesure de l’ensoleillement, le symbole « - - - - » est affiché. Synchronisation de la date et de l’heure Si l'appareil est en liaison radio avec le BENNING SUN 2 et une déviation supérieure à 1 minute est détectée pour la date et l'heure, l'appareil est synchronisé automatiquement avec la date et l'heure du BENNING SUN 2 après 10 secondes environ.
  • Page 26 • Courant d'essai : >1 mA, <2 mA en cas d'un court-circuit • Nombre d'essais périodiques (CEI 61557‑2) : 4 000 environ Valeur limite de la résistance d'isolement 250 V 0,5 MΩ 500 V 1,0 MΩ 1 000 V 1,0 MΩ Tableau 13: Valeurs limites préréglées de la résistance d'isolement BENNING PV 2 5278 / 05/2023 fr...
  • Page 27 0,5 à 14,99 A 0,01 A ±(1 % + 2 chiffres) Tableau 16: Plage de mesure pour mesurer le courant de court-circuit I du module PV ou du string PV Courant via l’adaptateur à pince ampèremétrique BENNING CC 3 (en option) Plage de mesure Résolution Précision de mesure (AC : 50 à 60 Hz, DC) 0,1 à 40 A‑AC / A‑DC 0,1 A...
  • Page 28 • N'utilisez l'appareil que dans les circuits électriques jusqu'à la catégorie de surtension CAT III avec des conducteurs de 300 V max. (douilles de test 4 mm) ou à la catégorie de surtension CAT I avec des conducteurs de 1 000 V max. par rapport à la terre (douilles de test PV). BENNING PV 2 5278 / 05/2023 fr...
  • Page 29 2. Raccordez le câble de mesure de sécurité rouge à la douille 4 mm rouge « + » de l'appareil. 3. Mesures ou contrôles dans les circuits électriques de la catégorie de surtension CAT III : Mettez les capuchons protecteurs sur les pointes de contact des câbles de mesure de sécurité. 5278 / 05/2023 fr BENNING PV 2...
  • Page 30 4. Appuyez sur la touche « Enregistrer » afin d’augmenter la valeur ou sur la touche « Mémoire de valeurs mesurées » pour la diminuer. À chaque modification, le champ des secondes est remis à zéro. 5. Afin d’enregistrer les valeurs saisies, éteignez l’appareil. BENNING PV 2 5278 / 05/2023 fr...
  • Page 31 à zéro en appuyant sur la touche « Compensation à zéro » jusqu’à ce que le symbole « Compensation à zéro » s’affiche sur l’écran numérique. Tenez compte du fait que la résistance du câble de mesure peut être compensée jusqu'à 10 Ω. 5278 / 05/2023 fr BENNING PV 2...
  • Page 32 4. Appuyez sur la touche « R  » et lisez la valeur mesurée sur l'écran numérique. 5. Puis, appuyez sur la touche « Enregistrer » afin d'enregistrer la valeur mesurée au prochain emplacement de mémoire disponible. BENNING PV 2 5278 / 05/2023 fr...
  • Page 33 • Plages de mesure associées [} page 25] • Conditions de l’ensoleillement stables • Câbles de mesure de sécurité autorisés • Pour mesurer une caractéristique I-U (procédure de contrôle/ modes 2 + 3), l'appareil doit être couplé avec le BENNING SUN 2. Illustration 7: Mesure PV automatique 5278 / 05/2023 fr BENNING PV 2...
  • Page 34  » s'affiche sur l'écran numérique à côté de la valeur mesurée. Si la valeur mesurée est inférieure aux valeurs limites, le symbole «   » s'affiche. Puis, appuyez sur la touche « Enregistrer » afin d'enregistrer la valeur mesurée au prochain emplacement de mémoire disponible. BENNING PV 2 5278 / 05/2023 fr...
  • Page 35 2. Mettez en contact les câbles de mesure de sécurité 4 mm avec les points de mesure et lisez la valeur mesurée sur l'écran numérique. 3. Puis, appuyez sur la touche « Enregistrer » afin d'enregistrer la valeur mesurée au prochain emplacement de mémoire disponible. 5278 / 05/2023 fr BENNING PV 2...
  • Page 36 4. Pour les mesures de courant continu (DC), appuyez sur la touche « Compensation à zéro » de l’appareil BENNING CC 3 jusqu'à ce qu'une valeur de courant de 0 A environ s'affiche sur l'écran numérique de l'appareil.
  • Page 37 5. Appuyez sur la touche « R  » et lisez la valeur mesurée sur l'écran numérique. 6. Puis, appuyez sur la touche « Enregistrer » afin d'enregistrer la valeur mesurée au prochain emplacement de mémoire disponible. 5278 / 05/2023 fr BENNING PV 2...
  • Page 38 • Enlevez les étuis ou les coques de protection de votre terminal Android. • La fonction « Beam » est désactivée sur votre terminal Android. • L'appli « BENNING PV Link » est installée sur votre terminal. Illustration 11: Caractéristique I-U sur le terminal Android BENNING PV 2...
  • Page 39 La caractéristique I-U est transmise et affichée sur le terminal Android. Si vous ne parvenez pas à déterminer la position de l’antenne NFC de votre terminal Android, déplacez lentement le terminal Android sur l’interface NFC de l'appareil. 5278 / 05/2023 fr BENNING PV 2...
  • Page 40 L'appareil signale le succès du couplage par un signal acoustique et affiche sur l'écran numérique le numéro de série de l’appareil BENNING SUN 2 couplé ainsi que le symbole « W / m² ». Le couplage sera maintenu jusqu'au découplage. 5.11.2 Découpler l’appareil du BENNING SUN 2...
  • Page 41 Illustration 12: Liaison radio vers l’appareil BENNING SUN 2 Procédure Appuyez simultanément sur les deux touches « Température » et « HOLD » de l’appareil BENNING SUN 2 et maintenez-les appuyées jusqu’à ce que la transmission radio soit activée ou désactivée, respectivement. L’appareil BENNING SUN 2 signale une transmission radio activée par un triangle clignotant sur l’écran numérique.
  • Page 42 Si vous souhaitez ouvrir le compartiment à piles pour des travaux d'entretien, il faut d'abord mettre l'appareil hors tension. Procédure 1. Enlevez l'appareil du point de mesure. 2. Enlevez les câbles de mesure de sécurité de l'appareil. 3. Éteignez l’appareil. BENNING PV 2 5278 / 05/2023 fr...
  • Page 43 3. En cas de contamination d'électrolyte ou en cas de dépôts blancs à proximité des piles ou du compartiment à piles, nettoyez les piles et les zones contaminées au moyen d'un chiffon propre et sec. Si nécessaire, remplacez les piles [} page 44]. 5278 / 05/2023 fr BENNING PV 2...
  • Page 44 4. Enlevez les piles déchargées du compartiment à piles et éliminez-les suivant les lois en vigueur [} page 48]. 5. Insérez les nouvelles piles dans le compartiment à piles en respectant la polarité correcte. 6. Remettez le couvercle du compartiment à piles en place et serrez la vis. BENNING PV 2 5278 / 05/2023 fr...
  • Page 45 Entretien 6.5 Étalonner l'appareil Étalonner l'appareil BENNING garantie la conformité aux spécifications techniques et indications de précision figurant dans le présent mode d'emploi pendant la première année à partir de la date de livraison. Afin de conserver la précision spécifiée des résultats de mesure, l'faites étalonner l'appareil annuellement par le service après-vente BENNING [} page 9].
  • Page 46 Durée de fonctionnement Utilisation à court terme (pas de fonctionnement continu) Altitude barométrique max. 2 000 m Température de service 0 à 40 °C (évitez l'exposition continue au rayonnement du soleil) Humidité relative de l'air max. 80 % HR (0 à 30 °C), 75 % HR (31 à 40 °C) BENNING PV 2 5278 / 05/2023 fr...
  • Page 47 Utilisation à l'intérieur ou à l’extérieur, respectivement dans un environnement sec Stockage (enlevez les piles de l'appareil) Température ambiante -25 à 65 °C (évitez l'exposition continue au rayonnement du soleil) Humidité relative de l'air max. 90 % HR Tableau 19: Caractéristiques techniques 5278 / 05/2023 fr BENNING PV 2...
  • Page 48 6.6 Remplacer le fusible Mise au rebut et protection de l'environnement A la fin de leur durée de vie, jetez l'appareil et les piles devenus inutilisables aux systèmes de recyclage et de tri de déchets disponibles. BENNING PV 2 5278 / 05/2023 fr...
  • Page 49 Arrêt  18 Gestion des retours  9 Assistance technique  9 Groupe cible  8 Auto-Power-Off  30 Autres informations  7 Historique  8 BENNING PV 2  7 BENNING PV Link  19 BENNING SUN 2  25 L’heure  18 Couplé  40 Régler  30 Decouplé  40 Synchronisation  25...
  • Page 50 Tension alternative  35 tension continue  35 Titulaire de droits  2 Utilisation conforme à la destination  12 Utiliser l'appareil  28 Valeur moyenne Appeler  20 Valeurs L’interface USB  21 Valeurs limites préréglées Résistance d'isolement  26 Valeurs mesurées BENNING PV 2 5278 / 05/2023 fr...
  • Page 51 Index des mots-clés 5278 / 05/2023 fr BENNING PV 2...
  • Page 52 BENNING Elektrotechnik und Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Téléphone: +49 2871 93-0 Télécopieur: +49 2871 93-429 Internet: www.benning.de E-mail: duspol@benning.de BENNING PV 2 5278 / 05/2023 fr...
