Bevor Sie den Spannungsprüfer PROFIPOL
benutzen: Lesen Sie bitte die Bedienungsanleitung
und beachten Sie unbedingt die Sicherheitshin-
weise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung des Span nungs prüfers
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
5. So prüfen Sie Gleichspannungen
5.1 So prüfen Sie die Polarität bei Gleichspannung
6. Technische Daten
7. Allgemeine Wartung
8. Umweltschutz
1. Sicherheitshinweise:
- Gerät beim Prüfen nur an den isolierten Handha-
ben/ Griffen und anfassen und die Kontakt-
elektroden (Prüfspitzen)  nicht berühren!
- Unmittelbar vor dem Benutzen: Spannungsprü-
fer auf Funktion prüfen! (siehe Abschnitt 3). Der
Spannungsprüfer darf nicht benutzt werden, wenn
die Funktion einer oder mehrerer Anzeigen aus-
fällt oder keine Funktionsbereitschaft zu erkennen
ist (DIN EN 61243-3:2011)!
- Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 6 V bis 400 V benutzt werden!
- Der Spannungsprüfer darf nur in Stromkreisen der
Überspannungskategorie CAT III mit max. 300 V
Leiter gegen Erde benutzt werden.
- Der Spannungsprüfer entspricht der Schutz-
art IP 65 und kann deshalb auch unter feuchten
Bedingungen verwendet werden.
- Beim Prüfen den Spannungsprüfer an den Hand-
haben/ Griffen und vollflächig umfassen.
- Der Spannungsprüfer ist für die Anwendung durch
Elekt rofachkräfte in Verbindung mit sicheren Arbeits-
verfahren ausgelegt.
- Die LED-Stufenanzeige dient der Anzeige des
Span nungsbereiches, sie ist nicht für Messzwecke
bestimmt.
- Übliche Werte von Störspannungen werden nicht
angezeigt, sie werden unterdrückt.
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Der Spannungsprüfer arbeitet nur einwandfrei im
Temperaturbereich von -15 °C bis + 55 °C bei einer
Luftfeuchte von 20 % bis 96 %.
- Der Spannungsprüfer darf nicht zerlegt werden!
- Der Spannungsprüfer ist vor Verunreinigungen und
Beschädigungen der Gehäuseoberfläche zu schüt-
zen.
- Der Spannungsprüfer ist trocken zu lagern.
Achtung:
Nach höchster Belastung, (d.h. nach einer Messung
von 30 Sekunden an 400 V) muss eine Pause von
300 Sekunden eingehalten werden!
Elektrische Symbole auf dem Gerät
Symbol Bedeutung
Achtung Dokumentation beachten!

Das Symbol gibt an, dass die Hinweise
in der Bedienungsanleitung zu beachten
sind, um Gefahren zu vermeiden
Gerät oder Ausrüstung zum Arbeiten
unter Spannung
DC/AC Gleich- und Wechselspannung

Erde (Spannung gegen Erde)
2. Funktionsbeschreibung
Der PROFIPOL ist ein zweipoliger Spannungsprüfer
®
nach DIN EN 61243-3:2011 mit optischer Anzeige 
ohne eigene Energiequelle. Das Gerät ist für Gleich- und
Wechselspannungsprüfungen im Spannungsbereich von
6 V bis 400 V ausgelegt. Es lassen sich mit diesem Gerät
bei Gleichspannung Polaritätsprüfungen vornehmen.

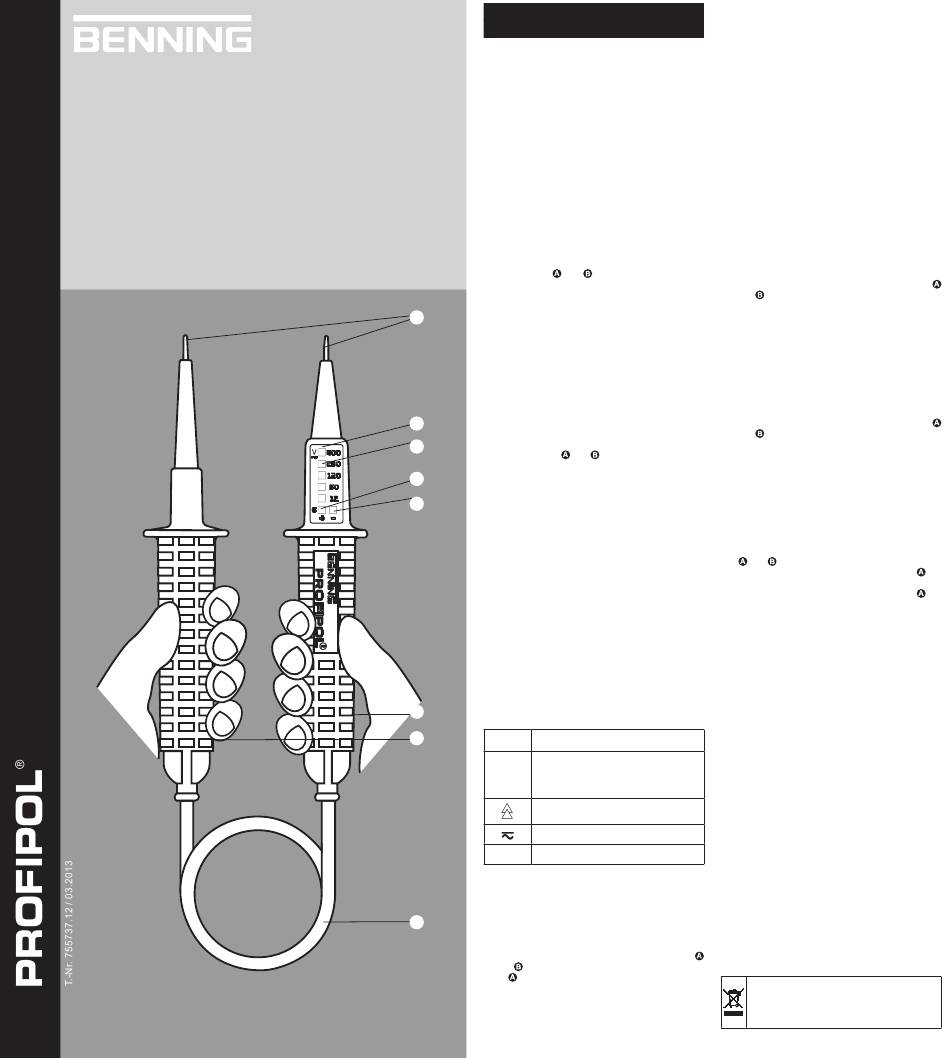

Der Spannungsprüfer besteht aus den Prüftastern L1
und L2 und einem Verbindungskabel 6. Der Prüftas-
ter L1 hat ein Anzeigefeld .
Das Anzeigefeld
Das Anzeigesystem  besteht aus kontrastreichen
Leuchtdioden (LED) 3, die Gleich- und Wechselspan-
nung in Stufen von 6 V bis 400 V anzeigen. Bei den
angegebenen Spannungen handelt es sich um Nenn-
spannungen. Bei Gleichspannung zeigen die LED auch
die Polarität an (siehe Abschnitt 5).
3. Funktionsprüfung
- Der Spannungsprüfer darf nur im Nennspannungs-
bereich von 6 V bis 400 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an
® Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Unmittelbar vor dem Benutzen den Spannungsprüfer
auf Funktion prüfen!
- Testen Sie alle Funktionen an bekannten Span-
nungsquellen.
• Verwenden Sie für die Gleichspannungsprüfung
z.B. eine Autobatterie.
• Verwenden Sie für die Wechselspannungsprü-
fung z.B. eine 230 V-Steckdose.
Verwenden Sie den Spannungsprüfer nicht, wenn nicht
alle Funktionen einwandfrei funktionieren!
4. So prüfen Sie Wechselspannungen
- Spannungsprüfer nur im Nennspannungsbereich von
6 V bis 400 V benutzen!
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Legen Sie die Kontaktelektroden  der Prüftaster
an die zu prüfenden Anlagenteile.
und
- Bei Wechselspannung ab 6 V leuchten die Plus- und
Minus-LED 4 und 5 auf. Darüber hinaus leuchten
alle LED bis zum Stufenwert der anliegenden Span-
nung.
5. So prüfen Sie Gleichspannungen
- Der Spannungsprüfer darf nur im Nennspannungsbe-
reich von 6 V bis 400 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Legen Sie die Kontaktelektroden  der Prüfgriffe
und an die zu prüfenden Anlagenteile.
- Bei Gleichspannung ab 6 V leuchtet die Plus- 4
oder Minus-LED 5 auf. Darüber hinaus leuchten alle
LED bis zum Stufenwert der anliegenden Spannung.
5.1 So prüfen Sie die Polarität bei Gleichspannung
- Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 6 V bis 400 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (zulässige Einschaltdauer ED
= 30 s)!
- Legen Sie die Kontaktelektroden  der Prüftaster
an die zu prüfenden Anlagenteile.
und
- Leuchtet die LED 4 auf, liegt am Prüftaster
„Pluspol" des zu prüfenden Anlageteiles.
- Leuchtet die LED 5 auf, liegt am Prüftaster
„Minuspol" des zu prüfenden Anlageteiles.
6. Technische Daten
- Vorschrift, zweipoliger Spannungsprüfer:
DIN EN 61243-3:2011
- Schutzart: IP 65 (DIN VDE 0470-1 IEC/ EN 60529)
IP 65 bedeutet: Schutz gegen Zugang zu gefährli-
chen Teilen und Schutz gegen feste Fremdkörper,
staubdicht, (6 - erste Kennziffer). Geschützt gegen
Strahlwasser, (5 - zweite Kennziffer).
- Nennspannungsbereich: 6 V bis 400 V
- Innenwiderstand: 130 kΩ
- Stromaufnahme: max. I 3,1 mA
n
- Polaritätsanzeige: LED +; LED -
(Anzeigegriff = Pluspolarität)
- Anzeigestufen LED: 6 V, 12 V, 50 V, 120 V, 230 V,
400 V
- max. Anzeigefehler: U ± 15 %, ELV U
n
- Nennfrequenzbereich f: 0 bis 500 Hz
- max. zulässige Einschaltdauer: ED = 30 s (max.
30 Sekunden), 300 s Pause
- Gewicht: ca. 136 g
- Verbindungsleitungslänge: ca. 830 mm
- Betriebs- und Lagertemperaturbereich:
- 15 °C bis + 55 °C (Klimakategorie N)
- Relative Luftfeuchte: 20 % bis 96 %
(Klimakategorie N)
7. Allgemeine Wartung
Reinigen Sie das Gehäuse äußerlich mit einem saube-
ren trockenen Tuch (Ausnahme spezielle Reinigungs-
tücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um den Spannungsprüfer zu reinigen
8. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung ste hen den
Rückgabe- und Sammelsystemen zu.
der
der
– 15 %
n
