9.1.6 Détection de panne de la terre de batterie
En plus du dispositif de courant résiduel posé à l'extérieur et en amont de l'ASI ou lorsque les
transformateurs d'isolation en option sont apposés à l'ASI, un dispositif de courant de batterie
résiduelle facultatif peut être apposé pour détecter la fuite de courant de la batterie vers la PE (Terre
de Protection). Invervalle de courant résiduel contrôlé : 30~3000 mA.
Tension d'alimentation électrique pour l'ensemble : AC 230V (L-N) ;
Lorsqu'un défaut à la terre de batterie est détectée, une alarme s'affichera sur le panneau d'affichage
de l'ASI.
Un signal d'alarme supplémentaire de défaut de contact sec est disponible pour le contrôle à distance.
Tableau 27 Un signal d'alarme de panne de contact sec est disponible pour le contrôle à distance.
Borne Nom
21 Commun
22 NC
24 NO
L'ensemble de détection de la panne de terre de la batterie comprend un TC ( transformateur de
courant) et un moniteur de courant résiduel sensible à CC.. La connexion de cet ensemble à l'ASI est
illustrée comme suit.

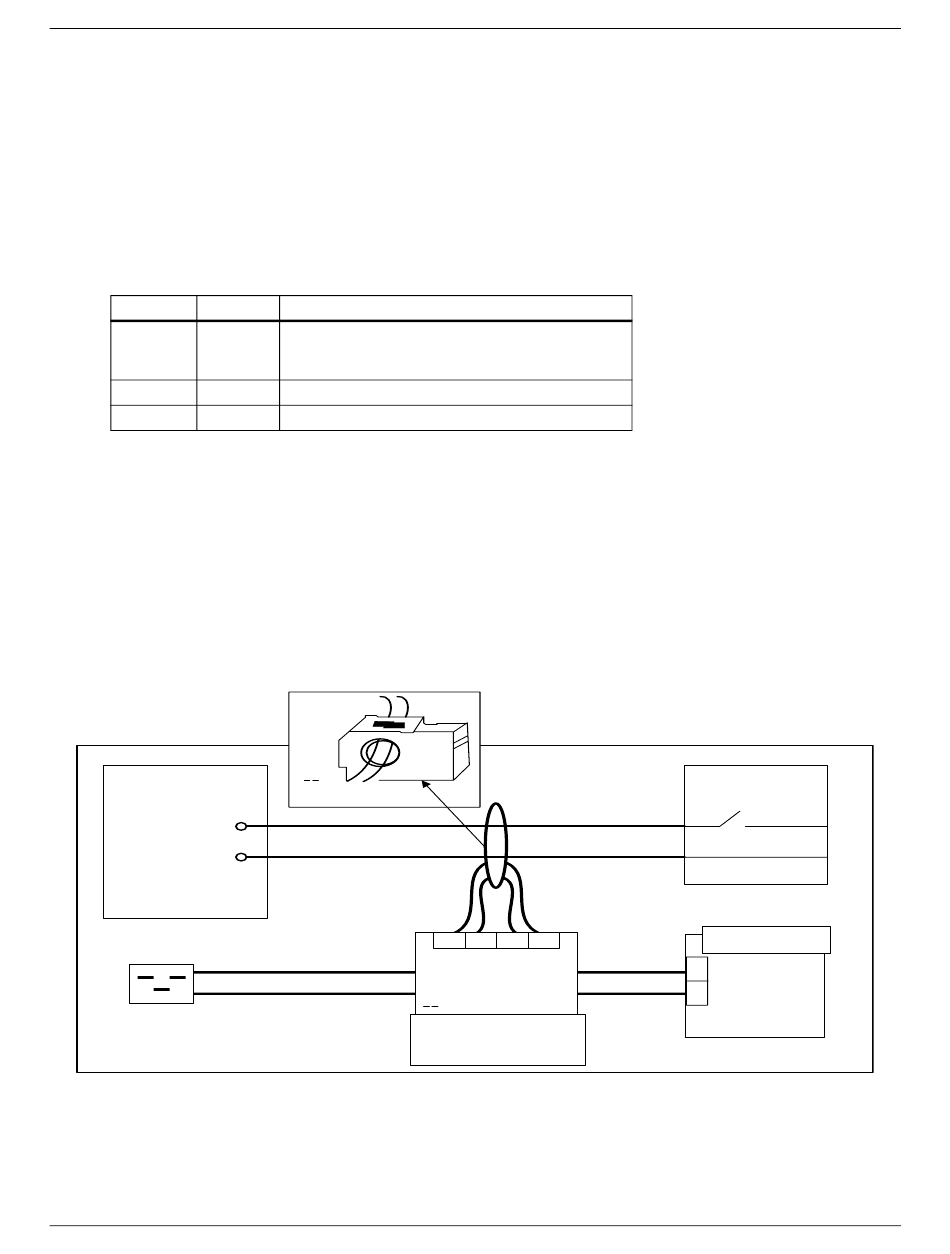

Schéma 74 Connexions de l'ensemble de détection de la panne de terre de la batterie
Batterie
Batt -N
Prise
Phase
femelle
de sortie
Neutre
de sortie
L'ensemble de détection de la panne de terre de la batterie est assemblé à l'intérieur de l'armoire
d'ASI.
Définition
Détection de défaut à la terre de la batterie - peut
être programmée comme une Alarme ou une
Pré-alarme.
K1
A1
A2
Masse Batterie
Détection d'anomalie
Resys B 470
(AC230)
117
Options (pour montage à l'intérieur de l'armoire d'ASI)
Transformateur
de courant
W1-A358
K 2 I2 I2
11
14
BCB ou
Contacteur
X
Écran
-U2
4
+12V
SEC EN-X3
2
BtG
ASI
