7-2. Explication des points d'apprentissage
IPM
780
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
150
180
210
10
20
30
30
55
80
1
2.5
5
7.5
Le mode Modification permet à l'utilisateur
de créer des programmes personnalisés de
soudage MIG par impulsions. Ce mode com-
porte 15 points d'apprentissage. L'utilisateur
peut régler cinq paramètres pour chaque
point : ampérage de pointe (Apk), ampérage
de base (Abk), impulsions par seconde
(PPS), largeur d'impulsion en millisecondes
(PWms) et tension de pointe (Vpk) pour fa-
çonner la forme d'onde d'impulsion de la sor-
tie de soudage.
Les points d'apprentissage de la vitesse
d'enfilage du fil peuvent varier du minimum
au maximum de la vitesse du dévidoir.
Lorsque vous utilisez un moteur à vitesse
standard, les points de la vitesse du fil
varient généralement entre 50 et 750 IPM.
Le dévidoir utilise les paramètres d'impul-
sion des points d'apprentissage pour établir
les paramètres d'impulsion de n'importe quel
réglage de la vitesse du fil.
En dessous de la vitesse de fil du point
240
270
300
330
360
40
50
60
70
105
130
160
185
210
2
10
12.5
15
17.5
d'apprentissage le plus bas et au-dessus de
la vitesse de fil du point d'apprentissage le
plus élevé, l'appareil peut limiter les réglages
de la vitesse du fil en MIG pulsé afin de main-
tenir tous les paramètres d'impulsion dans la
capacité de l'appareil.
Pour les programmes de MIG par impulsions
établis par le fabricant, des données de for-
me d'onde d'impulsion ont été entrées pour
l'ensemble des 15 points d'apprentissage.
L'opérateur peut relocaliser et modifier le ré-
glage d'un ou plusieurs des 15 points si les
données définies en usine ne sont pas ap-
propriées à une application spécifique.
Une fois les paramètres de chaque point
d'apprentissage établis, un arc doit être
amorcé et conservé pendant au moins 5 se-
condes en mode Modification. Ceci permet
au dévidoir de mémoriser la longueur de ten-
sion d'arc associée aux paramètres d'impul-
sion programmés. Pour garantir un bon rele-
370
420
450
480
80
90
100
110
120
235
260
290
315
3
4
20
22.5
25
27.5
30
vé de la longueur d'arc, il faut veiller à ce que
l'électrode dépasse toujours. Une autre mé-
thode consiste à régler la valeur Vpk, désac-
tiver le mode Modification puis procéder au
soudage. Si le soudage est effectué en mode
Modif. Oui, la Vpk sera mise à jour pour d'au-
tres réglages de paramètres.
La longueur d'arc d'apprentissage représen-
te un réglage de trim (longueur d'arc) de 50.
L'augmentation de la valeur du trim augmen-
te la longueur d'arc effective et inversement.
En mode Pulsé, l'appareil ne conserve pas
une longueur d'arc constante en raison des
variations de l'électrode de sortie. En mode
Pulsé adaptif, l'appareil règle la fréquence
d'impulsion afin de conserver une longueur
d'arc constante, indépendamment des
variations de l'électrode de sortie.
Passer à la section suivante pour l'appren-
tissage d'un soudage MIG par impulsions.

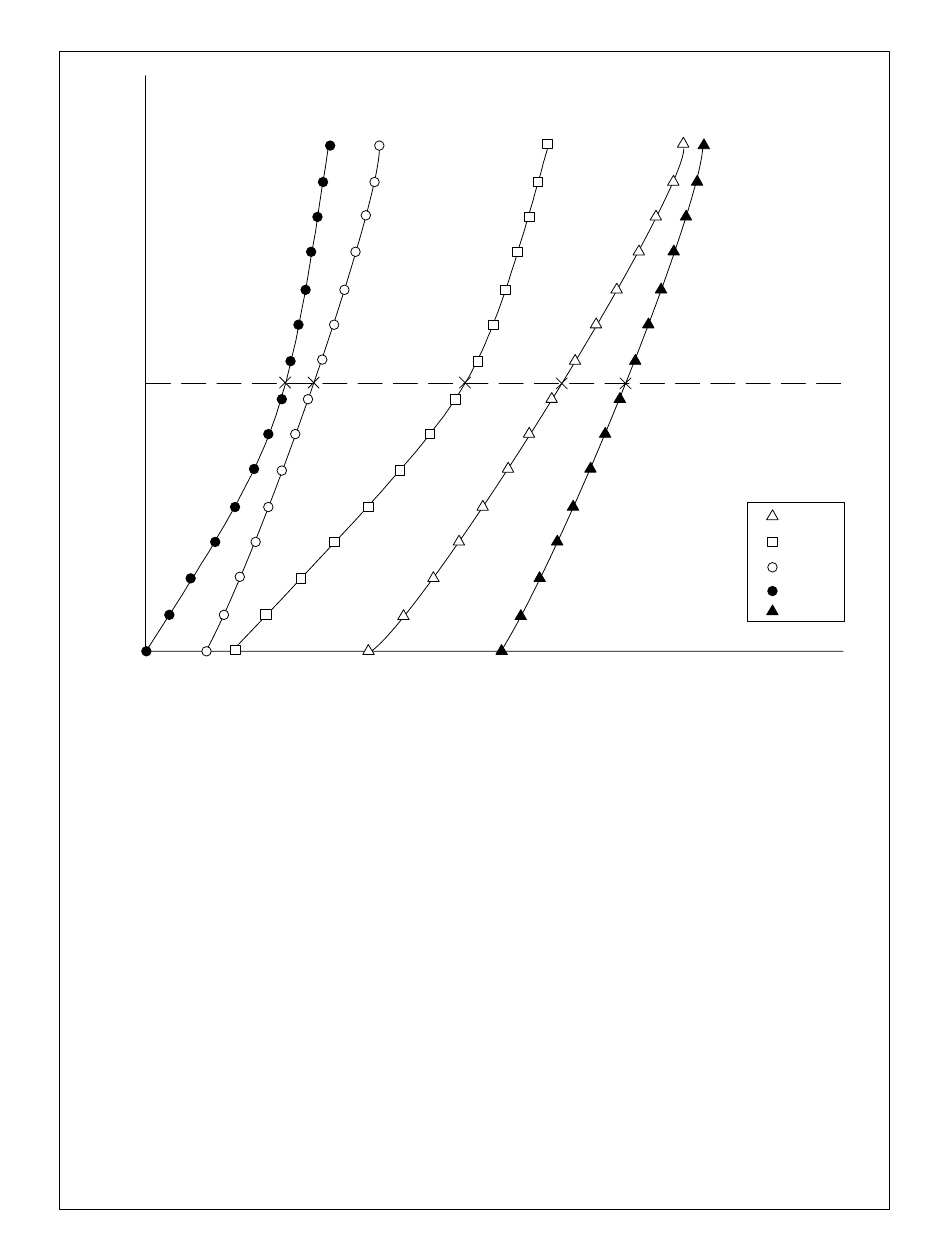

Exemple de synergie pour
425 IPM avec tous les
points programmés réglés
à 50 incréments IPM
Apk
Abk
PPS
PWms
Vpk
510
540
565
Apk
130
140
150
Abk
340
365
400
PPS
5
PWms
32.5
35
37.5
Vpk
OM–196 188 Page 35
