Sécurité
Logiciel
Réinitialisation du système
Tension (retour d'informations de
contrôle)
Arrêt Absence de Tension d'Arc
Vitesse Fil

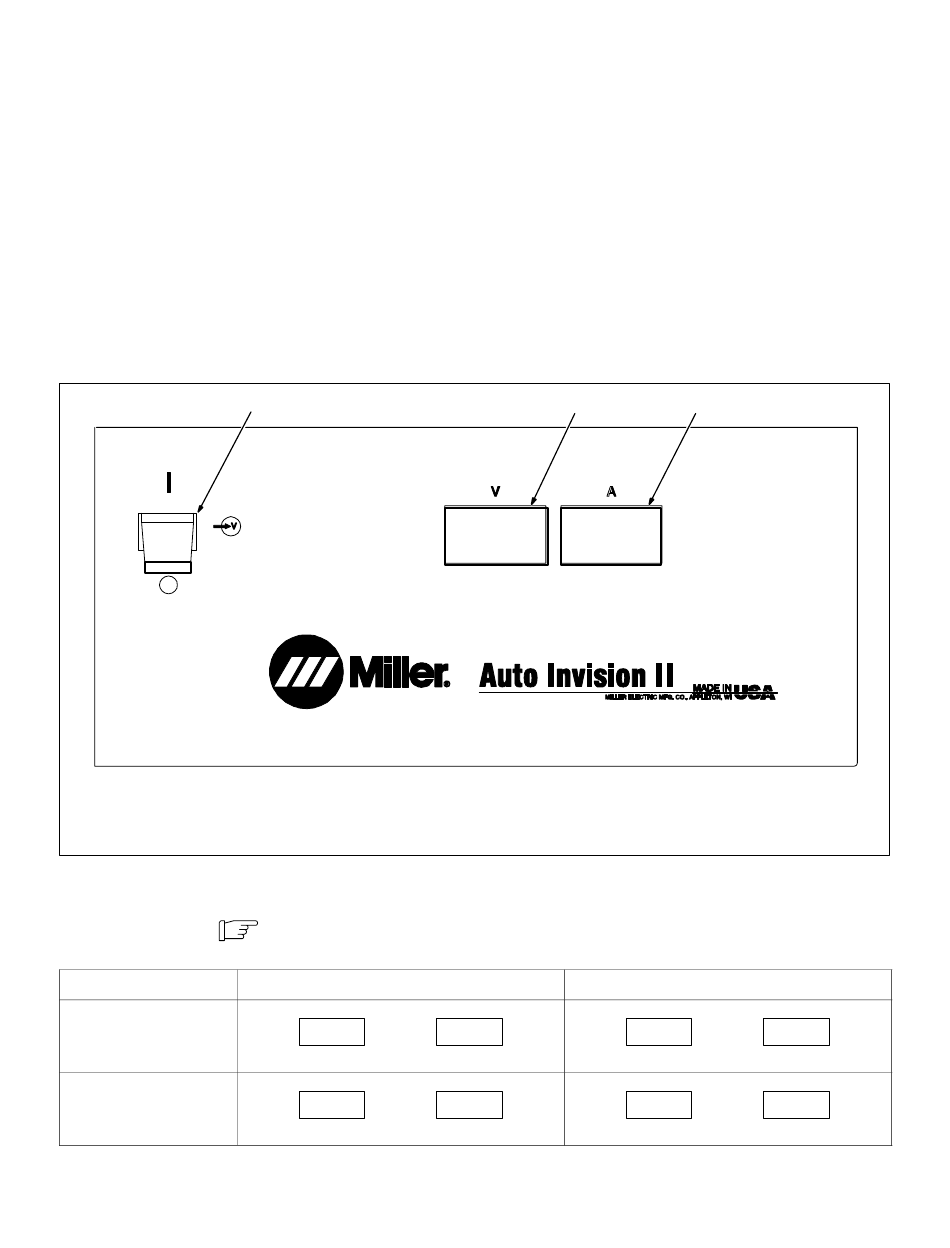

4-2. Commandes du panneau avant inférieur
CE
1
Interrupteur d'alimentation
.
Le ventilateur est commandé par
thermostat et il ne fonctionne que si un
refroidissement est nécessaire.
4-3. Fonctions de compteur
Remarque
Mode
MIG
Soudage par
impulsions MIG
OM-196 188 Page 16
NOTE : la carte de données optionnelle est obligatoire pour l'activation de cette fonction. Permet de
limiter ce que l'opérateur peut contrôler, notamment l'accès au numéro de programme (de 1 à 8) et la
gamme des paramètres de soudage dans le programme.
La sélection de cette fonction affiche la version logicielle de l'appareil. Ce numéro peut vous être de-
mandé lorsque vous contactez le personnel du service après-vente de l'usine.
En sélectionnant Réinitialisation du système dans le mode Réinitialisation de la mémoire, tous les
programmes et l'ensemble de la configuration reviennent aux réglages d'usine par défaut, sauf Systè-
me, Temps arc et Type de modèle.
Permet de surveiller la tension aux bornes de sortie selon deux méthodes. Peut être sélectionné par
l'intermédiaire des branchements internes de l'appareil ou du fil de détection de tension externe à
l'appareil. Lorsque la détection de tension est utilisée, le retour de tension de l'arc provient des fils de
détection connectés au dévidoir. Utiliser ce paramètre lorsque la longueur du câble de soudage utilisé
est supérieure à 15 m.
Lorsque cette fonction est activée, le système s'arrête immédiatement si aucune tension d'arc n'est
détectée. Un message d'erreur s'affiche. Lorsqu'elle est désactivée, l'alimentation du fil continue
même si aucune tension d'arc n'est détectée.
Permet de sélectionner pouces par minute (IPM) ou mètres par minute (MPM) pour la vitesse du fil.
Ce mode est également utilisé pour sélectionner le type de moteur : vitesse standard, lente ou rapide.
1
2
Voltmètre (voir Section 4-3)
Les compteurs affichent les valeurs effectives du courant de soudage pendant
trois secondes environ après la rupture de l'arc.
Affichage en marche à vide
V
24.5
Tension de réglage
V
PPP
Affichage "pulse"
Affichage "pulse"
2
3
Ampèremètre (voir Section 4-3)
Lecture du compteur pendant le soudage
A
Vide
Tension effective
A
PPP
Tension effective
3
V
A
24.5
250
Ampérage effectif
V
A
24.5
250
Ampérage effectif
Réf. 186 067
