DSP-FTA410
Mode d'Emploi
Définition d'une référence pour le mode de boucle
1.
Mettez l'outil de test sous tension. Laissez les modules
DSP-FTA410 en préchauffage pendant cinq minutes. Réglez la
configuration d'injecteur sur mode de boucle.
2.
Choisissez deux cordons de raccordement SC/ST réputés bons. Nettoyez
toutes les surfaces terminales de fibre.
Si la fibre à tester n'emploie pas d'adaptateurs ST, sélectionnez des
cordons de raccordement munis d'adaptateurs SC à une extrémité et
d'adaptateurs appropriés à l'autre extrémité. Appariez les câbles
avec les adaptateurs appropriés.
3.
Effectuez les branchements représentés en figure 6.
4.
Réglez le commutateur rotatif sur SPECIAL FUNCTIONS. Sélectionnez
Initialisation de la rÎfÎrence; puis appuyez sur
E.
OUTPUT
DSP-FTA410
FIBER TEST ADAPTER
DSP-4000
CABLE ANALYZER
1
2
EXIT
FAULT
INFO
TEST
ENTER
MONITOR
SINGLE
TEST
AUTO
TEST
OFF

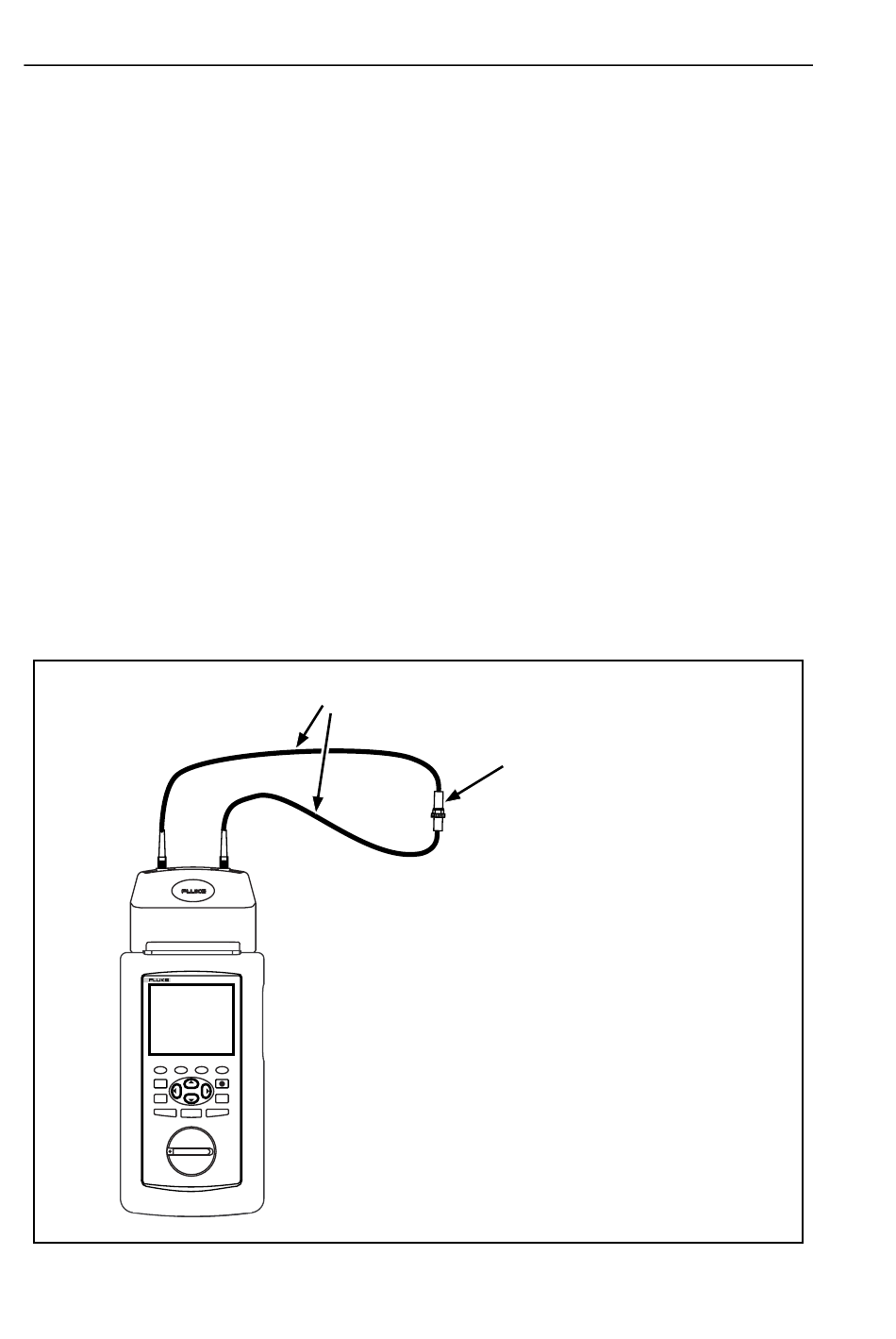

Figure 6. Définition d'une référence pour le mode de boucle
14
Cordons de raccordement du même
type que la fibre à tester et SC
aux extrémités de l'outil de test
INPUT
Outil de test avec
adaptateur de
3
4
test de fibre
TALK
SAVE
SETUP
PRINT
SPECIAL
FUNCTIONS
Remarque
Adaptateurs
tu04f.eps
