5 | Installation

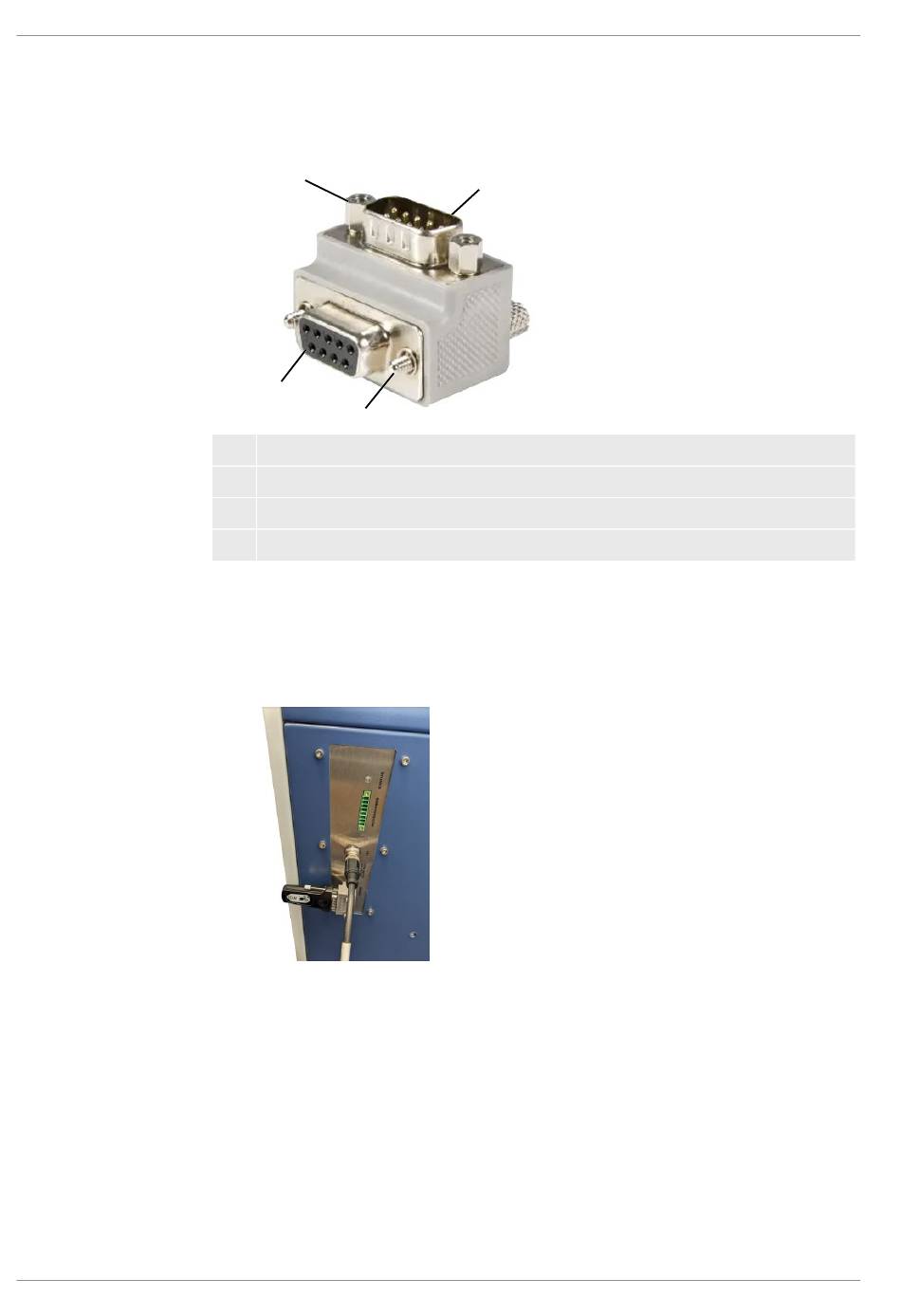

5.2.1.2 Monter le dongle IFCBT avec l'adaptateur coudé sur l'UL6000
24 / 49
Pour faciliter le montage du IFCBT-Dongle, utilisez l'adaptateur coudé.
Utilisez l'adaptateur coudé uniquement sur l'UL6000.
1
4
3
1
Écrou de fixation pour IFCBT-Dongle
2
Interface IFCBT-Dongle
3
Vis de fixation pour UL6000
4
Port d'interface RS232 UL6000
ü L'instrument UL6000, l'adaptateur coudé et le IFCBT-Dongle sont disponibles.
1
Positionnez l'adaptateur coudé sur l'UL6000, sur le port d'interface RS232, et
serrez les vis de fixation.
2
Positionnez le IFCBT-Dongle sur l'adaptateur coudé et serrez les vis de fixation
du IFCBT-Dongle au niveau des écrous de fixation de l'adaptateur coudé.
ð
L'adaptateur coudé et le IFCBT-Dongle sont fixés à l'UL6000.
2
SMART-Spray Notice-d'utilisationlins32fr-01-(2407)
