Manuels Connexes pour twin busch TW 127 P-G
Sommaire des Matières pour twin busch TW 127 P-G
- Page 1 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G TW 127P-G_1-Colonnes_Pont élévateur de parking_Manuel_fr_00_07072023.pdf Version -00, 30.08.2023...
- Page 2 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Table des matières Généralités ............................1 Identification du mode d'emploi ......................1 Données techniques ..........................1 Modification du produit ........................1 Informations relatives à la sécurité ....................... 2 5.1 Consignes de sécurité ..........................2 5.2 Mises en garde et symboles ........................

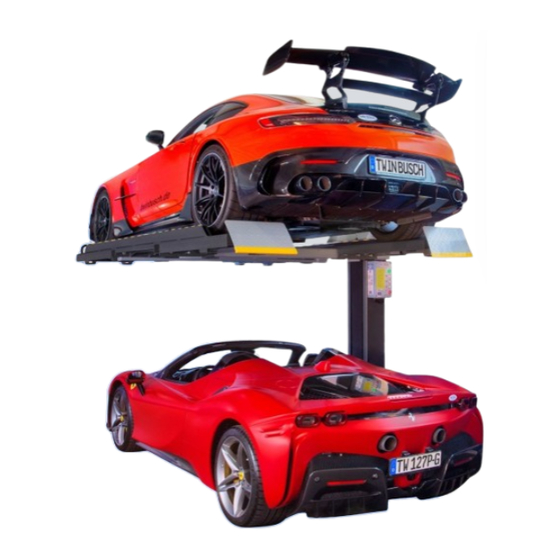

- Page 3 L'élévateur de parking à 1 colonne permet de garer plusieurs véhicules dans un espace réduit et convient aux applications privées et commerciales. Il est certifié CE et répond aux normes de sécurité actuelles. Le TW 127 P-G permet de se garer en économisant de la place. Il se déplace verticalement et est équipé de différentes fonctions de sécurité...
- Page 4 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 5. Informations relatives à la sécurité Lisez attentivement le mode d'emploi avant d'utiliser le pont élévateur. Conservez les instructions pour pouvoir vous y référer ultérieurement. Suivez les instructions à la lettre afin d'obtenir les meilleures performances de la machine et d'éviter tout dommage dû...
- Page 5 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 5.2 Avertissements et symboles Tous les avertissements sont clairement affichés sur le pont élévateur afin de s'assurer que l'utilisateur utilise l'appareil de manière sûre et appropriée. Les étiquettes d'avertissement doivent être maintenues propres et remplacées si elles sont endommagées ou manquantes.
- Page 6 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Dimensions Spécifications Dimensions Largeur totale (avec pompe montée sur le côté) 2839 mm Hauteur totale 2899 mm Longueur totale 4610 mm Espace libre sous le véhicule 1958 mm Hauteur de la rampe de la surface de roulement...
- Page 7 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 7. Préparation Important ! Lisez le mode d'emploi avant d'utiliser l'appareil. Prenez les mesures : Assurez-vous de connaître les dimensions exactes de la plate-forme élévatrice, y compris la hauteur, la largeur et la longueur. Vérifiez la hauteur du plafond de votre garage pour vous assurer que la plate-forme élévatrice peut être placée sans problème.
- Page 8 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 8. Planification du site 8.1. Choisir un site 8.1.1 Avant de procéder à l'installation, vous devez examiner le plan de l'emplacement souhaité pour l'installation et vous assurer que l'espace est suffisant pour votre plate-forme élévatrice.
- Page 9 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 8.2.3 Plan des fondations Exigences relatives au béton : • Béton C20/25 selon DIN 1045-2 • Le sol doit être horizontal et la planéité ≤ 5mm sur toute la longueur •...
- Page 10 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Outils nécessaires 9.1.1 Le boîtier électrique de votre pont élévateur doit avoir un accès facile à une source de courant. • Chariot élévateur pour décharger la plate-forme élévatrice à l'arrivée •...
- Page 11 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Installation Vous avez besoin d'outils généraux, comme un marteau, un tournevis et des pinces, que tout bricoleur devrait avoir. En outre, vous aurez toutefois besoin d'outils qui sont plutôt inhabituels. Aucun montage n'est identique, en fonction de l'espace dont vous disposez pour travailler autour du pont élévateur.
- Page 12 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 10.4.2. ÉTAPE 2 La prochaine grande pièce est la colonne élévatrice. L'unité de support, le vérin hydraulique, l'ensemble de la chaîne et le câble de sécurité y sont déjà fixés.
- Page 13 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 10.4.3. ÉTAPE 3 Avant de fixer la motopompe, vous devez d'abord fixer l'attache du côté que vous préférez (à droite, à gauche ou à l'arrière). Fig. 6-A, B, C, D, E Pompe & flexible Montez ensuite la motopompe à...
- Page 14 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 10.4.5. ÉTAPE 5 Positionnez ensuite les deux bras sur le cadre de l'élévateur (fig. 9-A). Pour que les plates-formes deviennent horizontales lorsque des voitures y sont garées, vous devez prérégler les bras comme suit : Soulevez d'abord les extrémités arrière des bras à...
- Page 15 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G 10.4.7. ÉTAPE 7 Placez la butée de roue à l'autre extrémité de la piste (fig. 11). Vissez la fixation de la rampe de sol sur la plaque de base. Posez ensuite les rampes de sol et le rail central.
- Page 16 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Instructions d'exploitation Faites un essai de fonctionnement : Une fois l'installation terminée et avant d'utiliser l'équipement pour la première fois, montez le pont élévateur sans charge d'environ 1 mètre et laissez-le redescendre au sol.
- Page 17 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Soulever les véhicules Conduisez le véhicule sur la rampe jusqu'au centre de la plate-forme. Serrez le frein à main. Appuyez sur le bouton UP et le véhicule se soulève. Soulevez le véhicule jusqu'à ce qu'il soit proche du plafond du garage.
- Page 18 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Causes de Panne ATTENTION : Si vous ne pouvez pas résoudre le problème vous-même, il vous suffit de nous contacter. Nous nous en occuperons le plus rapidement possible. En règle générale, les problèmes peuvent être évalués et résolus beaucoup plus rapidement si vous nous donnez des indications précises ou si vous nous fournissez des photos.
- Page 19 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Schéma électrique Page | 17 Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 20 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Page | 18 Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 21 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Page | 19 Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 22 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Page | 20 Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 23 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Aperçu des plateformes élévatrices Page | 21 Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 24 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Matériau Dessin Quantité Propriété Remarque : Boulon de dilatation M16*180 Soudage de la plaque de base FL-812FMP-A1-B1 Soudage de la plaque de FL-812FMP-A1-B2 Soudage de la plaque de rampe...
- Page 25 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Palier sans huile 3060 Circlip pour arbre 30 Gobelet d'huile d'injection sous Vis cruciforme M6*10 Chaîne LH1266-135 Articulation combinée 75 Articulation angulaire (avec écrou Conduite de pétrole 2265 Conduite d'huile courte 500...
- Page 26 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Vis à tête hexagonale extérieure Grande rondelle 12 Rondelle élastique 12 Plaque de soutien FL-812FMP-A10 GB/T818-2000 Vis cruciforme M6*10 GB/T95-2000 Rondelle plate 6 FL-812FMP-A12 Plaque de benne de soutien...
- Page 27 Manuel Pont élévateur de parking à 1 colonne TW 127 P-G Matériau Spéc. Quantité Image Remarque : Ponts KBPC5A-35A redresseurs Condensateur 4700UF/50A Relais LY2NJ/AC24 Support de relais PTF-08A Relais de ST6PA-5S/AC24V temporisation Support pour relais de PYF-08AE temporisation Unité de contrôle...
- Page 28 Transformations et réparations importantes Date / Nom...
- Page 29 Notes...
- Page 30 Notes...
