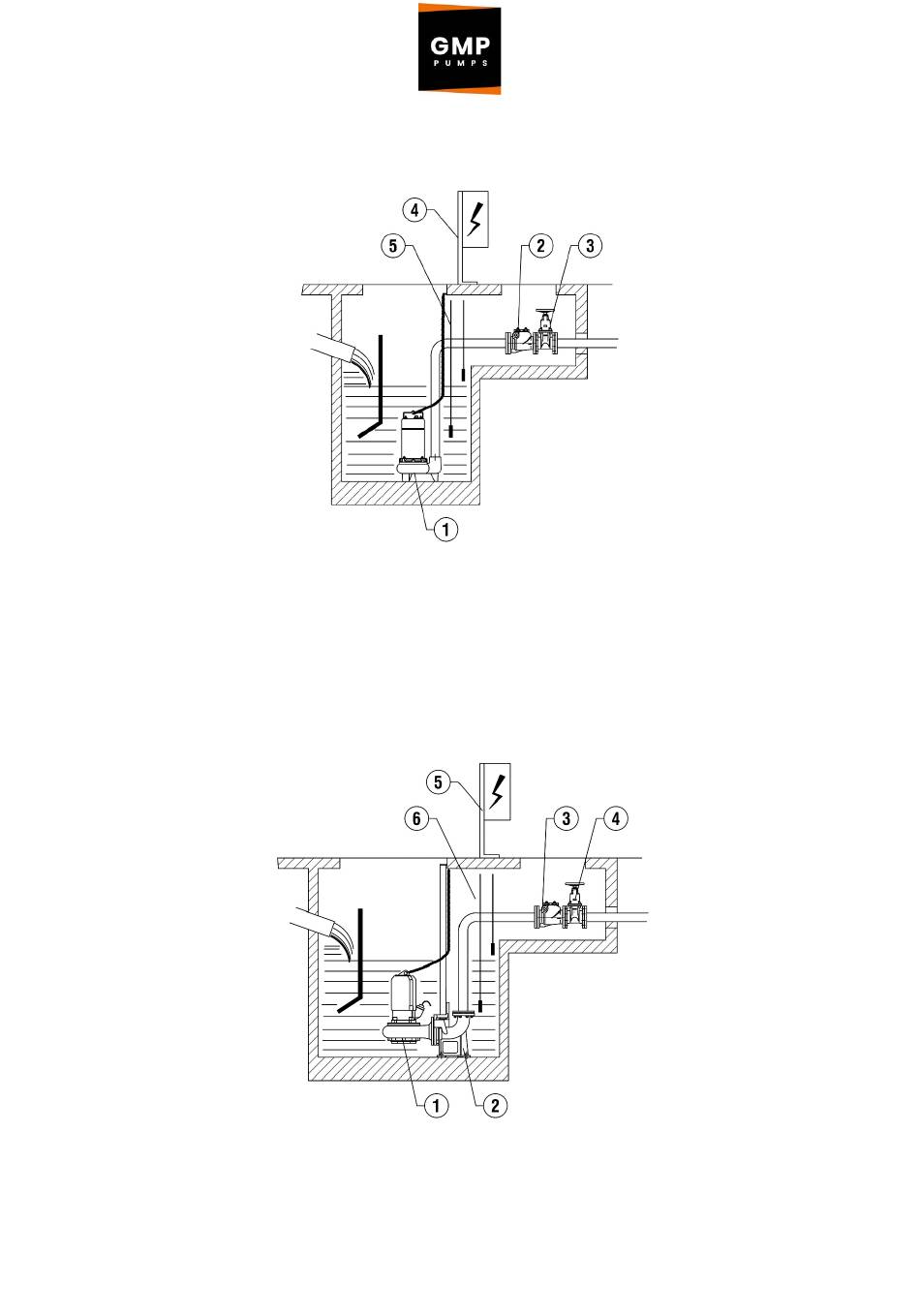

Fig. 6 - INSTALLAZIONE TRASPORTABILE PER TUBAZIONE RIGIDA / TRANSPORTABLE INSTALLATION FOR RIGID PIPING /
1
Pompa / Pump / Pompe
2
Valvola di non ritorno / Check valve / Clapet anti-retour
3
Saracinesca / Gate valve / Vanne de régulation de débit
4
Quadro elettrico (non compreso nel presente manuale) / Electric panel / Tableau electrique
5
Sonde livello / Level probes / Sondes de niveau
Fig. 6a - INSTALLAZIONE FISSA CON PIEDE DI ACCOPPIAMENTO / FIXED INSTALLATION WITH COUPLING FOOT / INSTALLATION
1
Pompa / Pump / Pompe
2
Piede accoppiamento / Coupling foot / Pied d'accouplement
3
Valvola di non ritorno / Check valve / Clapet anti-retour
4
Saracinesca / Gate valve / Vanne de régulation de débit
5
Quadro elettrico (non compreso nel presente manuale) / Electric panel / Tableau electrique
6
Sonde livello / Level probes / Sondes de niveau
Pag 7 / 40
G.M.P. S.p.A. Via Sale 119/121 – 25064 Gussago (BS) Italy
INSTALLATION TRANSPORTABLE POUR TUYAUTERIE RIGIDE
FIXE AVEC PIED D'ACCOUPLEMENT
File: FiGMP002_Rev.4 Data_01-2023
