3.7 Connexions Entrée/Sortie
Attention.
• Consulter la fiche technique pour les valeurs d'entrée/sortie admissibles.
• Eliminer les charges inductives ou fixer celles-ci pour limiter les excursions de tension.
• Limiter les charges capacitives à l'appel de courant.
• Les spécifications propres à une utilisation en zone dangereuse ne sont pas prises en compte dans les pages qui
suivent.

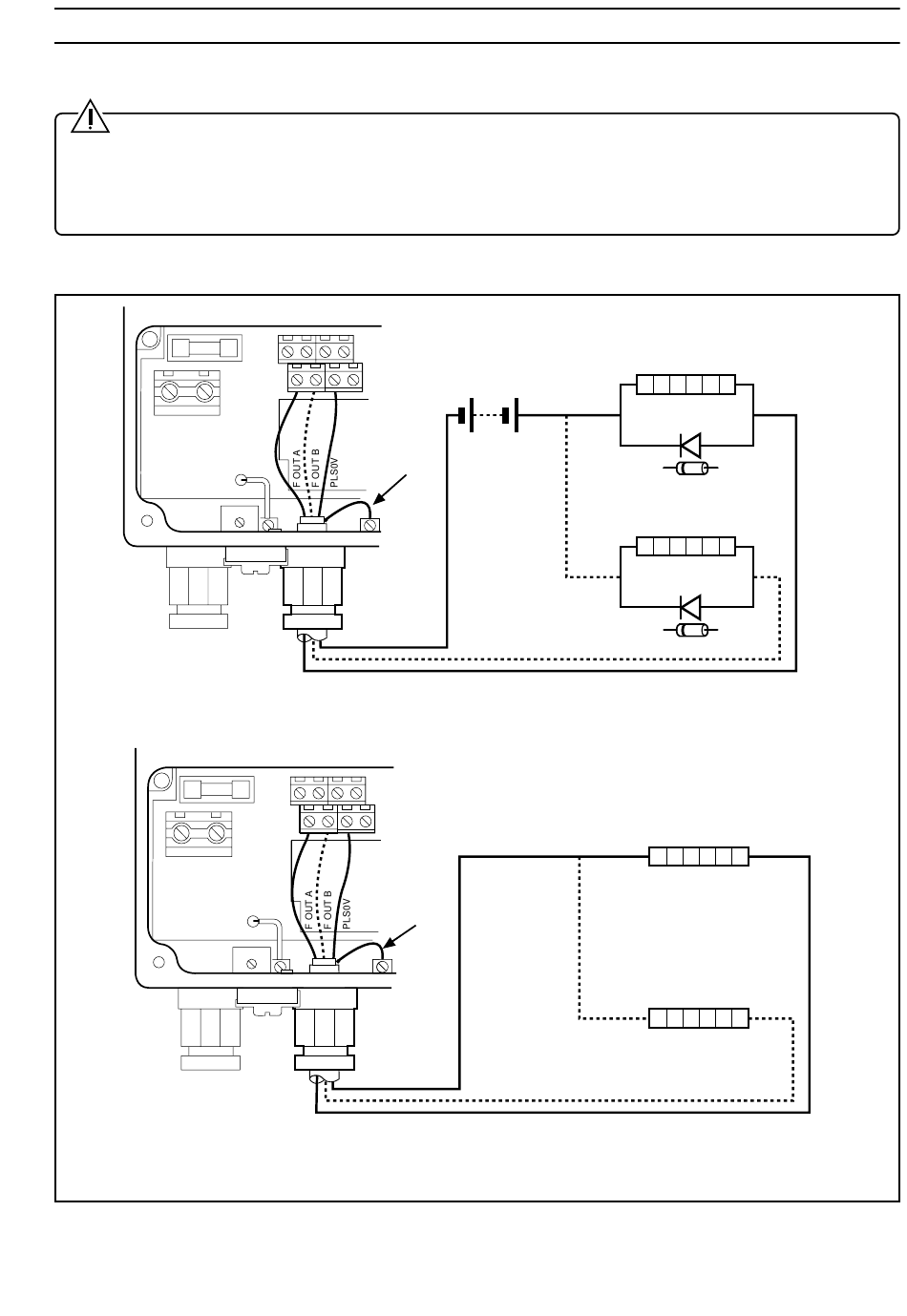

3.7.1 Sorties Fréquence – Fig. 3.11
(+) (–)
(+)
Blindage
Connexions pour dispositif électro-mécanique
(+) (–)
(+)
Blindage
Télémètres, compteurs électroniques, etc.
Fig. 3.11 Connexions Sortie Fréquence
Alimentation
courant continu
– +
et/ou
Ecoulement inverse
et/ou
3 INSTALLATION...
Ecoulement direct
Compteur/Totaliseur
1 2 3 4 5 6
Compteur/Totaliseur
1 2 3 4 5 6
Ecoulement direct
Compteur/Totaliseur
– +
1 2 3 4 5 6
Ecoulement inverse
Compteur/Totaliseur
– +
1 2 3 4 5 6
