...3 INSTALLATION

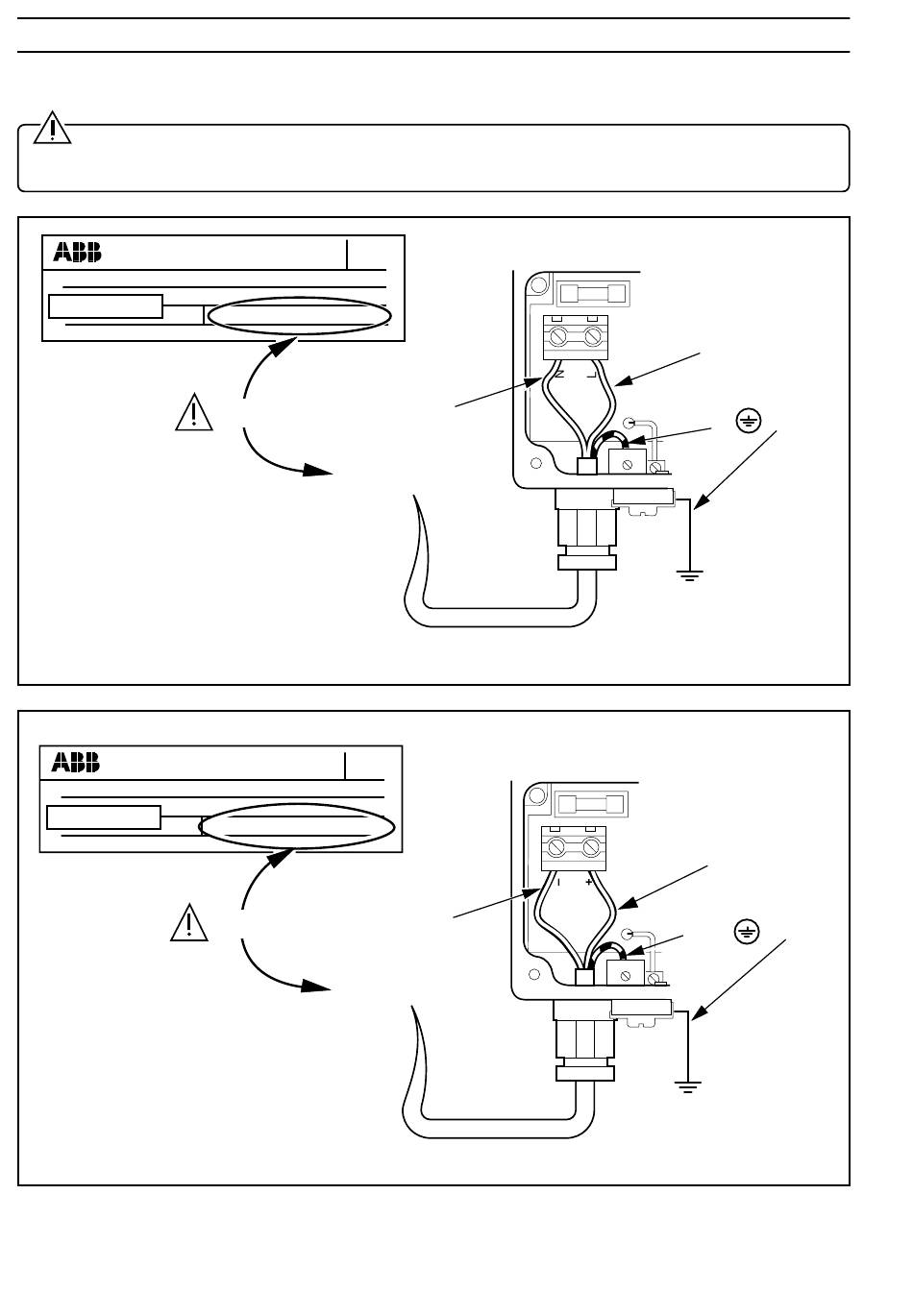

3.7.7 Connexions Alimentation – Figs. 3.19 et 3.20
Avertissement.
•
ISOLER TOUS LES CABLES SOUS TENSION AUXQUELS EST DIRECTEMENT CONNECTÉ LE TRANSMETTEUR.
•
L'installation électrique et la mise à la masse doivent être conformes aux règlements et à la législation en vigueur.
Kent-Taylor
Plaque transmetteur
Fig. 3.19 Connexions Alimentation (Transmetteur version courant alternatif)
Kent-Taylor
Plaque transmetteur
Fig. 3.20 Connexions Alimentation (Transmetteur version courant continu)
18
SUPPLY 95V – 240V ac
=
Alimentation
courant alternatif
avec fusible et système
coupure
SUPPLY 11 V – 40V dc (Max)
=
Alimentation
courant
continu
Neutre (N/L2) à N
Négatif à la
borne (–)
Phase (L/L1) à L
Interne
Externe
Conducteur
cuivre
2
> 4 mm
(< 10 A.W.G.)
Positif à la
borne (+)
Interne
Externe
Conducteur
cuivre
2
> 4 mm
(< 10 A.W.G.)
