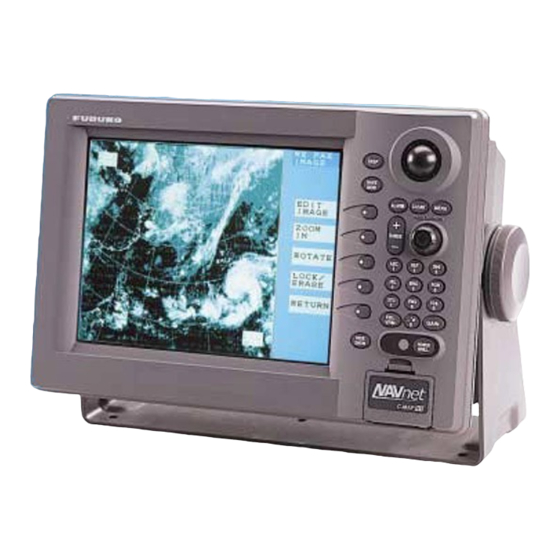

Furuno FAX-30 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Furuno Manuels
  4. Équipement marin
  5. FAX-30
  6. Manuel d'utilisation
Furuno FAX-30 Manuel D'utilisation

Furuno FAX-30 Manuel D'utilisation

Masquer les pouces Voir aussi pour FAX-30:

Publicité

Liens rapides

Télécharger ce manuel

Publicité

loading

Manuels Connexes pour Furuno FAX-30

Sommaire des Matières pour Furuno FAX-30

  • Page 3 La poursuite de l'utilisation de l'appareil en pareil cas peut être à l'origine d'un incendie ou d'un choc électrique. Demandez l'inter- vention d'un agent FURUNO. Nom : Warning Label (1) WARNING Type : 86-003-1011-1 To avoid electrical shock, do not Réf.
  • Page 4 Compas Compas standard de route Récepteur Seuls des techniciens qualifiés 0,9 m 0,6 m fac-similé sont habilités intervenir dans l’appareil. Le maintien sous tension du circuit peut Œtre l’origine d’un incendie ou d’un choc Electrique. L’infiltration d’eau dans l’Equipement peut générer un incendie, un choc Electrique ou endommager l’appareil.
  • Page 5 Sélection du mode de réception ....................3 1.1.4 Notification de réception ......................3 1.2 P : PC .................. 4 RESENTATION GENERALE ARAMETRAGE 1.2.1 Ouverture de l'écran d'accueil FAX-30 ..................4 1.2.2 Sélection du mode de réception ....................5 2.1 R ........................7 ECEPTION UTOMATIQUE 2.1.1 Sélection du canal ........................
  • Page 6 2.5.5 Format d'image ........................22 2.5.6 Agrandissement des images - Zoom ..................23 2.5.7 Rotation d'image ........................23 2.6 E ....................23 FFACEMENT DES IMAGES FAC SIMILES 2.7 P ............... 24 REVENTION D EFFACEMENT DES IMAGES FAC SIMILES 2.8 C ...................
  • Page 7 6.1 E ............................54 NTRETIEN 6.2 R ......................55 EMPLACEMENT DU FUSIBLE 6.3 R ........................55 ECHERCHE DE PANNE 6.4 T LED............................ 56 EMOIN 6.5 D ............................. 57 IAGNOSTIC 6.6 D : PC ..........................58 IAGNOSTICS 6.7 E ....................58 FFACEMENT DES DONNEES 6.8 E : PC ..................
  • Page 8 émanant de vous, utilisateur final de nos produits. Merci d'avoir choisi FURUNO. Connecté à un Indicateur NavNet 10.4’’ ou à un PC, le FAX-30 reçoit les images fac-similés et les messages Navtex transmis par les stations fac-similés et Navtex.
  • Page 9 à l'exception des commandes copier et coller d'une image fac-similé qui sont pilo- tées à l'aide du bouton droit de la souris. ξ Le FAX-30 n'est pas doté d'une horloge interne, l'heure est donc importée depuis le réseau NavNet ou le PC. Quand aucune donnée d'heure n'est disponible, les images fac-similés...
  • Page 10 : Standard : Option : Fourniture locale Installation standard...
  • Page 11 : Standard : Option : Fourniture locale Installation en réseau...
  • Page 12 Récepteur FAX-30 Fac-similé Pièces déta- SP08-01901* 005-952-780 1 jeu Fusibles, 2 pièces. chées Matériels CP08-01700 000-057-103 ξ Câble d'alimentation d'Installation choix MJ-A3SPF0024-035 Câble réseau ξ MJ-A6SPF0014-050 CP08-01701* ξ CP08-01710 000-057-104 ξ Câble d'alimentation MJ-A3SPF0024-035 ξ Câble PC MJ-A6SPF/TM11AP8C050 ξ CP08-01701*...
  • Page 13 Trackball Bouton ENTER Appuyez Tournez YZ& GAIN Pression longue : Pression br ve :...
  • Page 14 1. PRESENTATION GENERALE, PARAMETRAGE 1. Allumez le moniteur NavNet. 2. Appuyez sur la touche [DISP] pour afficher la fenêtre de sélection d'écran. Icône de mode fax Si l'appareil ne réagit pas aux commandes des touches après que RADAR PLOTTER SOUNDER NAV DATA OVERLAY EXT VIDEO WXFAX vous ayez sélectionné...
  • Page 15 1. PRESENTATION GENERALE, PARAMETRAGE Le FAX-30 est doté de trois modes de réception : fac-similé seul, fac-similé + Navtex, et Navtex seul. Sélectionnez un mode comme indiqué ci-dessous. 1. Depuis l'écran de veille fac-similé, appuyez sur la touche de fonction REGLA.
  • Page 16 1. Allumez le PC et lancez l'explorateur. 2. Saisissez l'URL http://172.31.8.1 et appuyez sur la touche Enter pour afficher l'écran d'accueil FAX-30. FACSIMILE RECEIVER FAX-30 Ecran d'accueil Fax 2. Cliquez sur WX FAX ou sur NAVTEX pour afficher respectivement les écrans de veille fac-similé...
  • Page 17 1. PRESENTATION GENERALE, PARAMETRAGE Le FAX-30 est doté de trois modes de réception : fac-similé seul, fac-similé + Navtex, et Navtex seul. Sélectionnez un mode comme indiqué ci-dessous. 1. Depuis l'écran de veille fac-similé ou Navtex, cliquez sur RECEIVE MODE.
  • Page 18 1. PRESENTATION GENERALE, PARAMETRAGE (Page laissée blanche intentionnellement.)
  • Page 19 Après avoir sélectionné la station émettrice de fac-similé, le système passe en mode veille dans l'attente du signal de début d'émission de la station émettrice. Pour utiliser la fonction de réception automatique le système doit être réglé en mode “fax on- ly“...
  • Page 20 2. UTILISATION DU FAX : NAVNET Données d'image 100N JMH 3622.5kHz IOCXXX XXrpm SS=00 SN=00 RCV Se modifie après réception de l'image fac-similé . ZONE Voir paragraphe 2.1.2. CANAL FREQ RETOUR Fenêtre de réglage de canal fax 4. Appuyez sur la touche de fonction ZONE pour afficher les options de ZONE. ZONE ▲...
  • Page 21 12.Appuyez sur la touche de fonction RETOUR autant de fois que nécessaire pour revenir à l'écran de veille. Dès lors, le FAX-30 reçoit les fac-similés émis par la station sélectionnée selon l'horaire d'émission de la station. Lorsque le FAX-30 reçoit le signal de début d'émission de la station de fac-similé, il se règle automatiquement pour corres-...
  • Page 22 2. UTILISATION DU FAX : NAVNET Procédez comme suit pour pré visualiser une image en cours de réception : 1. Depuis l'écran de veille fax, appuyez sur la touche de fonction WX FAX. 2. Appuyez sur la touche de fonction RCV WX FAX. Zone/Station/Canal Fréquence IOC (288 ou 576)
  • Page 23 2. UTILISATION DU FAX : NAVNET Cette section explique la réception manuelle des émissions de fac-similés. Vous pouvez par exemple, vouloir recevoir une émission de fac-similé déjà com- mencée ou recevoir un fac-similé émis par une station n'émettant pas de signaux de début et de fin d'émission.
  • Page 24 2. UTILISATION DU FAX : NAVNET Aspect de l’image avec Vitesse ou IOC erroné Vitesse erronée : " 60" au lieu de " 120" Vitesse erronée : " 120" au lieu de " 60" IOC erroné Image reçue avec vitesse ou IOC erroné 1.
  • Page 25 2. UTILISATION DU FAX : NAVNET La plupart des stations émettrices émettent les fac-similés selon un horaire établi par l'observatoire météorologique qui leur fournit les données. (Les horaires d'émission des fac-similés sont regroupés dans la publication “Meteorological Facsimile Broadcasts,” "Emissions des Fac-similés Météorologiques" disponibles auprès des organismes de prévisions météorologiques.) (Adresse Internet http://www.nws.noaa.gov/om/marine/pub.htm).
  • Page 26 2. UTILISATION DU FAX : NAVNET Tournez le sélecteur pour sélectionner le numéro de programme puis ap- puyez sur la touche de fonction EDITER. ZONE 1 NORTHWEST PACIFIC STATION 0 JMH/TOKYO No.1 EDITER CHANNEL 0 3622.5 kHz AUTO SAUVE SPEED AUTO START TIME 00:00...
  • Page 27 2. UTILISATION DU FAX : NAVNET CANAL ▲ AUTO 03622.5 kHz 04902.0 kHz 07305.0 kHz 09970.0 kHz 13597.0 kHz 18220.0 kHz 23522.9 kHz ▼ Options de canal (exemple : station JMH) 11. Tournez le sélecteur pour sélectionner un canal puis appuyez sur la touche de fonction ENTER.
  • Page 28 2. UTILISATION DU FAX : NAVNET 17.Saisissez une heure de démarrage au format 24 heures, environ deux minutes avant l'heure effective de début pour permettre au système de détecter le signal de début d'émission puis appuyez sur la touche de fonction ENTER. 18.Tournez le sélecteur pour sélectionner HEURE FIN et appuyez sur la touche de fonction EDITER.
  • Page 29 2. UTILISATION DU FAX : NAVNET Vous pouvez activer ou désactiver à volonté des programmations horaires spé- cifiques en procédant comme suit : 1. Depuis l'écran de veille, appuyez sur la touche de fonction WX FAX. 2. Appuyez sur la touche de fonction RCV WX FAX 3.
  • Page 30 2. UTILISATION DU FAX : NAVNET Procédez comme suit pour réinitialiser toutes les programmations horaires: 1. Depuis l'écran de veille, appuyez sur la touche de fonction WX FAX. 2. Appuyez sur la touche de fonction RCV WX FAX. 3. Appuyez sur la touche de fonction REGLA. TIMER. 4.
  • Page 31 2. UTILISATION DU FAX : NAVNET 1. Depuis l'écran de veille, appuyez sur la touche de fonction WX FAX. Le sys- tème peut enregistrer jusqu'à 12 images sur deux pages en fonction de la taille des images. Si plus de six images sont enregistrées, l'écran affiche les tou- ches de fonction PAGE PRECE.
  • Page 32 2. UTILISATION DU FAX : NAVNET le cas se présente, corrigez le problème après réception du fac-similé. "15" Secteur mort (peut apparaître en blanc) Exemple se désadaptation de phase 1. Affichez l'image fac-similé (voir paragraphe 2.4), puis appuyez sur la touche de fonction EDITER IMAGE.
  • Page 33 2. UTILISATION DU FAX : NAVNET La touche de fonction SYNC permet d'affiner l'accord du signal de mise en phase. Si le secteur mort est tracé selon un angle régulier quand la phase est correc- tement sélectionnée, réglez la synchronisation de phase pour afficher le secteur mort sous forme rectiligne.
  • Page 34 2. UTILISATION DU FAX : NAVNET 3. Tournez le sélecteur pour régler le niveau du filtre antibruit. Le réglage FORT est le niveau le plus élevé de filtre antibruit. 4. Appuyez sur la touche de fonction ENTER. 5. Appuyez autant de fois que nécessaire sur la touche de fonction RETOUR pour revenir à...
  • Page 35 2. UTILISATION DU FAX : NAVNET 4. Tournez le sélecteur pour sélectionner NORMAL ou INVERSE. 5. Appuyez sur la touche de fonction ENTER. 6. Appuyez autant de fois que nécessaire sur la touche de fonction RETOUR pour revenir à l'écran de veille. Procédez comme suit pour agrandir par deux une image fac-similé...
  • Page 36 2. UTILISATION DU FAX : NAVNET 4. Appuyez successivement sur les touches de fonction VEROU. EFFAC. et EFFAC. IMAGE. EFFACER IMAGE ▲ ▼ Options d'effacement d'images 5. Tournez le sélecteur pour sélectionner YES et appuyez sur la touche de fonc- tion ENTER.
  • Page 37 2. UTILISATION DU FAX : NAVNET Le FAX-30 permet l'enregistrement de 320 canaux utilisateur. 1. Appuyez sur la touche [MENU] pour afficher le menu FAX-30. EDITER STATION WX FAX EDITER STATION NAVTEX PARAMETRE FAX-30 Menu principal FAX 2. Appuyez sur la touche de fonction EDITER STATION WX FAX.
  • Page 38 2. UTILISATION DU FAX : NAVNET 5. Tournez le sélecteur pour sélectionner STATION et appuyez sur la touche de fonction EDITER. Si la ZONE sélectionnée en étape 4 est “1 PACIFIC NORD OUEST,” par exemple, les options de station sont les suivantes : STATION ▲...
  • Page 39 2. UTILISATION DU FAX : NAVNET tournez le sélecteur pour sélectionner respectivement FREQUENCE, SIGNAL IDENTIF ou NOM STATION et appuyez sur la touche de fonction EDITER. Le système affiche un des écrans suivants en fonction de la rubrique sélection- née. FREQUENCE NOM STATION SIGNAL IDENTIF...
  • Page 40 2. UTILISATION DU FAX : NAVNET (Page laissée blanche intentionnellement.)
  • Page 41 1. Depuis l'écran de veille fac-similé, cliquez sur la rubrique CHANNEL SETUP du menu principal. Menu de réglage des canaux 2. Cliquez sur la case fléchée de la rubrique ZONE et sélectionnez une zone. (Les zones 0 et 9 sont des zones utilisateur.) Les zones sont réparties comme suit : 0 : Privé...
  • Page 42 3. FONCTION FAX : PC La plupart des stations émettrices émettent les fac-similés selon un horaire établi par l'observatoire météorologique qui leur fournit les données. (Les horaires d'émission des fac-similés sont regroupés dans la publication “Meteorological Facsimile Broadcasts” "Emissions des Fac-similés Météorologiques" disponibles auprès des organismes de prévisions météorologiques.) Si vous voulez recevoir certains fac-similés météorologiques sur la base d'un horaire journalier, le sys- tème de programmation horaire vous permet le fonctionnement virtuellement to-...
  • Page 43 3. FONCTION FAX : PC 2. Dans la colonne centrale, cliquez sur la ligne correspondant au numéro d'horaire que vous voulez paramétrer. Par exemple, cliquez sur la colonne centrale en ligne n°2. L'écran affiche le menu de programmation suivant : Menu de programmation horaire 4.
  • Page 44 3. FONCTION FAX : PC Vous pouvez activer ou désactiver globalement toutes les programmations horaires : 1. Depuis l'écran de veille fac-similé, cliquez sur WX FAX. 2. Cliquez sur PROGRAM LIST. 3. Cliquez sur OFF (désactivation) ou ON (activation). 4. Cliquez sur OK. 5.
  • Page 45 3. FONCTION FAX : PC "15" Secteur mort (peut apparaître en blanc) Exemple de désadaptation de phase 1. Affichez une image fac-similé, cliquez sur PHASE. PHASE ▲ ▼ Fenêtre d'entrée de phase 2. Lisez l'échelle pour déterminer le centre du secteur mort et saisissez-le dans la fe- nêtre d'entrée de phase.
  • Page 46 3. FONCTION FAX : PC principal Activez le filtre antibruit comme indiqué ci-dessous, lorsque des mouchetures de bruit apparaissent sur l'image. 1. Affichez une image fac-similé puis cliquez sur NOISE REJECT. Options de filtre antibruit 2. Cliquez sur le niveau de filtre voulu puis sur OK. Le réglage HIGH est le niveau le plus élevé...
  • Page 47 3. FONCTION FAX : PC 3. Cliquez sur OK et puis sur back ou sur la touche BACK pour revenir au menu principal. En général les fac-similés sont émis en noir sur fond blanc. Certaines stations impriment cependant en caractères blancs sur fond noir. Si pour une quelconque raison vous ne pouvez pas lire l'image reçue dans le format sous lequel elle a été...
  • Page 48 3. FONCTION FAX : PC Le FAX-30 permet l'enregistrement de 320 canaux utilisateur. 1. Depuis l'écran de veille, cliquez sur EDIT STATION LIST. Options de modifications de la liste de stations 2. Cliquez sur la case fléchée de la rubrique ZONE et sélectionnez une zone.
  • Page 49 Les stations Navtex du monde entier fournissent aux navigateurs des messages des prévisions météorologiques et d'avis à la navigation. Ces messages sont identifiés par un code d'en-tête à 4 caractères qui indique la station émettrice, la catégorie de message et le numéro de message. Les messages sont numérotés de 00 à...
  • Page 50 4. FONCTIONS NAVTEX : NAVNET Vous pouvez sélectionner librement les stations Navtex et les catégories de messages que vous voulez recevoir. De plus, vous pouvez activer ou désactiver les alarmes de réception de messages. 1. Depuis l'écran de veille, appuyez sur la touche de fonction NAVTEX. Si vous avez reçu des messages Navtex, l'écran les affiche comme illustrés ci-dessous.
  • Page 51 5. Tournez le sélecteur pour sélectionner SEL. MODE STATION et appuyez sur la touche de fonction EDITER. SEL. MODE STATION ▲ MANUEL AUTO ▼ Options de mode de station Navtex 6. Tournez le sélecteur pour sélectionner une méthode de sélection des stations Navtex et appuyez sur la touche de fonction ENTER.
  • Page 52 4. FONCTIONS NAVTEX : NAVNET 11. Procédez comme suit pour sélectionner les catégories de messages à rece- voir ou les exclure de la sélection : tournez le sélecteur pour sélectionner une catégorie de message et appuyez sur le même bouton pour sélectionner la catégorie ou l'exclure de la sélection.
  • Page 53 4. FONCTIONS NAVTEX : NAVNET 21.Appuyez sur la touche de fonction RETOUR Lorsque les alarmes ci-dessus sont activées, l'alarme sonore re- tentie et l'écran affiche l'icône de haut-parleur ( ) à réception d'un message de message SAR ou des catégories A, B ou L. Appuyez sur la touche [CLEAR] pour interrompre l'alarme sonore.
  • Page 54 4. FONCTIONS NAVTEX : NAVNET Procédez comme suit pour afficher les messages Navtex en cours de réception : 1. Depuis l'écran de veille, appuyez sur la touche de fonction NAVTEX. 2. Appuyez sur la touche de fonction RCV NAVTEX. 518kHz MANUAL* SS=52 RCV ZCZC IA55 Message 160520 UTC JUNE 05...
  • Page 55 4. FONCTIONS NAVTEX : NAVNET 1. Depuis l'écran de veille, appuyez sur la touche de fonction NAVTEX. Indicatif de la station, catégorie et n°. Date de réception Heure de réception Fréquence 1. IA55 JUN/06 03:57 518kHz D* 2. IA53 JUN/06 03:58 518kHz NEW# SELECT 3.
  • Page 56 (*). ξ Les messages portant le numéro 00 contiennent des informations d'urgence. ξ Le FAX-30 dispose d'une capacité mémoire de 132 messages Navtex. Lorsque la mémoire est saturée le message Navtex le plus ancien est automatiquement effacé au profit du plus récent.
  • Page 57 4. FONCTIONS NAVTEX : NAVNET Procédez comme suit pour ajouter des stations Navtex récemment mises en service : 1. Appuyez sur la touche [MENU] pour ouvrir le menu FAX-30. 2. Appuyez sur la touche de fonction EDITER STATION NAVTEX. AJOUT NAVTEX STATION...
  • Page 58 4. FONCTIONS NAVTEX : NAVNET 6. Tournez le sélecteur pour sélectionner la rubrique NOM STATION et appuyez sur la touche de fonction EDITER. NOM STATION _ _ _ _ _ _ _ _ _ Fenêtre de saisie de nom de station 7.
  • Page 59 Procédez comme suit pour afficher les station Navtex enregistrées dans le FAX-30, y compris celles que vous avez vous-même créées : 1. Appuyez sur la touche [MENU] to open the FAX-30 menu. 2. Appuyez sur la touche de fonction EDITER STATION NAVTEX.
  • Page 60 5. FONCTIONS NAVTEX : PC Les stations Navtex du monde entier fournissent aux navigateurs des messages des prévisions météorologiques et d'avis à la navigation. Ces messages sont identifiés par un code d'en-tête à 4 caractères qui indique la station émettrice, la catégorie de message et le numéro de message.
  • Page 61 EDIT RETURN Navtex setup menu 2. Cliquez sur la case fléchée de la rubrique FREQ et sélectionnez une fré- quence. 3. Cliquez sur la case fléchée de la rubrique STA. SELECTION MODE et sélec- tionnez un mode de sélection, AUTO or MANUAL. AUTO nécessite la récep- tion des données de position depuis un positionneur.
  • Page 62 5. FONCTIONS NAVTEX : PC Depuis l'écran de veille Navtex, cliquez en haut de l'écran, sur le numéro du message à afficher. Exemple de message Navtex (PC) ξ Tous les messages Navtex débutent par l'indicatif de message Navtex “ZCZC” et se terminent par la chaîne “NNNN”. L'indicatif ZCZC est immédiatement suivi de l'indicatif de la station émettrice, de la catégorie de message et de numéro de message.
  • Page 63 5. FONCTIONS NAVTEX : PC Procédez comme suit pour ajouter des stations Navtex récemment mises en service 1. Depuis l'écran de veille Navtex, cliquez sur EDIT STATION LIST. (Modifier la liste des stations) Réglage des canaux mémoire (PC) 2. Cliquez sur la case fléchée de la rubrique FREQUENCY et sélectionnez une fréquence.
  • Page 64 5. FONCTIONS NAVTEX : PC Procédez comme suit pour afficher la liste des stations Navtex enregistrées dans le FAX-30, y compris celles que vous avez créées : 1. Depuis le menu Navtex principal, cliquez sur MEMORY CHANNEL SETTING (réglage des canaux mémoire).
  • Page 65 5. FONCTIONS NAVTEX : PC (Page laissée blanche intentionnellement.)
  • Page 66 6. ENTRETIEN, RECHERCHE DE PANNES DANGER RISQUE DE CHOC ELE CTRIQUE N e pas ouvrir l ' appareil Seuls des techniciens qualifié s sont autorisé s à intervenir sur l'appareil. Cet appareil a été conçu et fabriqué pour fonctionner sans problème pendant de nombreuses années.
  • Page 67 Déterminez l'origine du problème avant de remplacer le fusible et contactez votre distributeur FURUNO en cas de récidive. Cette section fournit quelques indications pour la recherche de pannes simples auxquelles l'opérateur peut remédier par lui-même.
  • Page 68 Diagnostic test: Clignote une fois toutes les deux secondes Anomalie: Allumée fixe. PLL UNLOCK : Clignotement isophase 100 ms. Contactez votre distributeur en cas de d'anomalie de fonctionnement ou de dé- verrouillage de PLL. Diode (verte) FAX-30 vu de face...
  • Page 69 Les résultats du test sont indiqués par les abréviations OK (correct) ou NG (No Good - défectueux). Contactez votre revendeur si une des rubriques indique NG. 1. Appuyez sur la touche [MENU] pour afficher le menu FAX-30 EDITER STATION WX FAX EDITER STATION NAVTEX PARAMETRE FAX-30 2.
  • Page 70 (images fac-similés, messages Navtex et réglages) pour réinitialisation de toutes les mémoires du système. 1. Appuyez sur la touche [MENU] pour ouvrir le menu FAX-30. 2. Appuyez sur la touche de fonction PARAMETRE FAX-30.
  • Page 71 6. ENTRETIEN, RECHERCHE DE PANNES EFFACER IMAGES ▲ ▼ Options d'effacement des images fax 5. Tournez le sélecteur pour sélectionner YES puis appuyez sur le bouton [EN- TER]. 6. Appuyez sur la touche de fonction RETOUR pour fermer menu et revenir à l'écran de veille.
  • Page 72 6. ENTRETIEN, RECHERCHE DE PANNES Procédez comme suit pour rétablir le fonctionnement normal du FAX-30 s'il est inutilisable à partir du moniteur NavNet. 1. Déconnectez le câble d'alimentation du FAX-30. 2. Déposez le capot de l'appareil. 3. Mettez la connexion 1 du commu- tateur S1 de la carte mère (MAIN)
  • Page 73 6. ENTRETIEN, RECHERCHE DE PANNES (Page laissée blanche intentionnellement.)
  • Page 74 7. INSTALLATION ATTENTION : Ce récepteur est un récepteur radio HF très sensible. Comme tout récepteur radio il doit être installé avec une mise à la masse correcte, dans in environnement ou toutes les précautions auront étés prises pour limiter les parasites générés par les équipements électrique du bord.
  • Page 75 Connectez l'antenne au récepteur fac-similé comme illustré ci-dessous. Si le système comprend un préamplificateur positionner le cavalier J23 de la carte RCV (dans le FAX-30) en position "ACTIVE". Voir paragraphe 7.4. Câblage d'antenne et état du préamplificateur ξ Vous pouvez utiliser une antenne filaire ou une antenne fouet. L'antenne filaire doit avoir une longueur minimale de 15 m y compris la section verticale.
  • Page 76 7. INSTALLATION Les bateaux de petite taille ne disposent pas toujours de l'espace suffisant pour installer une antenne câble de 15 m de long. Il est recommandé dans ce cas, d'installer un préamplificateur et une antenne fouet de 2,60 m de long. Le pré- amplificateur peut être posé...
  • Page 77 Il faut installer une boîte de jonction ou un commutateur d'antenne (à vous pro- curer localement) car la connexion au FAX-30 s'effectue à l'aide d'un câble coaxial. Connectez un conducteur alimentaire entre l'antenne et la boîte de jonction ou le...
  • Page 78 0,14/7/24 7,3±0,5 11,7 100±4 Connectez son câble coaxial directement au connecteur d'antenne du FAX-30. Un prolongateur de câble est disponible en kits optionnels de 10, 20, 30, 40 et 50 m de longueur quand le câble coaxial est trop court.
  • Page 79 : 1. Déposez les huit vis marquées d'une flèche dans l'illustration ci-dessous pour ôter le capot du FAX-30. FAX-30, vue de dessus 2. Placez le cavalier J23 en position “ACT(IVE)”. Voir position "ACT" dans l'il-...
  • Page 80 7. INSTALLATION Démarrer Internet Explorer. Cliquer sur (out) sur la barre de MENU. Sélectionner Sélectionner l’onglet Dans la fenêtre Fichiers Internet temporaires sélectionner Cocher « A chaque visite de la page » Valider sur « ». Sélectionner l’onglet Cliquer sur « Personnaliser le niveau » Sur cette page vers la fin cocher les cases «...
  • Page 81 7. INSTALLATION Cliquer sur « Cache » dans la fenêtre « » Valider “Every Time” dans” ”. Cliquer sur “Proxies” dans la fenêtre « ». Choisir « Direct connection to Internet ». Valider sur « ». Démarrer le PC. Dans le menu aller à...
  • Page 82 7. INSTALLATION (Page laissée blanche intentionnellement.)
  • Page 83 Voir le site Internet : www.nws.noaa.gov/om/marine/pub.htm...
  • Page 84 ANNEXE...
  • Page 85 ANNEXE Voir le site Internet : www.nws.noaa.gov/om/marine/navtex.htm...
  • Page 86 ANNEXE Emplacement des stations Navtex Zone Pays Station Station Latitude Longitude 518 kHz 490 kHz nav. Belgique Oostende Oostende 51 11N 02 48E M, T Estonie Tallinn Tallinn 59 30N 24 30E E, U Reykjavik Ra- Islande Reykjavik 64 05N 21 51W R, X Valencia...
  • Page 87 ANNEXE Lemnos Lemnos 39 52N 25 04E...
  • Page 88 ANNEXE Israël Haifa Haifa 32 49N 35 00E Italie Rome Roma 41 37N 12 29E Augusta Augusta 37 14N 15 14E S, V Cagliari Cagliari 39 13N 09 14E Trieste Trieste 45 40N 13 46E Malte Malte Malta 35 49N 14 32E Novorossiysk Novorossiyk...
  • Page 89 ANNEXE Ushaia Ushaia 54 48S 68 08W A, M Rio Gallegos Rio Gallegos 51 37S 65 03W B, N Comodoro Comodoro Rivadavia 45 51S 67 25W C, O Argentine Bahia Bahia Blanca Blanca 38 43S 62 06W D, P Mar del Plata Mar del Plata 38 03S 57 32W E, Q...
  • Page 90 ANNEXE Manila Manila 14 35N 121 03E Philippines Puerto Prin- cesa P.Princesa 09 44N 118 43E Davao Davao 07 04N 125 36E Singapour Singapore Singapore 01 25N 103 52E Bangkok Ra- Thaïlande Bangkok 13 44N 100 34E Etats-Unis Guam Guam 13 29N 144 50E Ho Chi Minh...
  • Page 91 ANNEXE GRAY SCALE NORMAL 518 kHz MANUAL toutes stations ON A-E, L, V...
  • Page 92 ANNEXE NORMAL 80.0 kHz...
  • Page 93 ANNEXE 518 kHz NORMAL Normal, SIMULATION SIMULATION...
  • Page 94 ANNEXE 490 kHz AUTO all stations ON A-E, L, V...
  • Page 95 ANNEXE Enregistrement d'images fax PC............20, 38 .............58 ............18 ............34 Filtre antibruit NavNet .............22 PC............36 ............34 Affichage des images fax ............23 NavNet............. 20 ............37 PC ............34 Affichage des messages Navtex Image de prévisualisation de fax en cours de réception NavNet.............
  • Page 96 INDEX réinitialisation totale NavNet ...... 19 Touche de fonction CLEAR ALL....19 réinitialisation totale PC ......34 ......24 Touche de fonction ERASE IMAGE .....25 Touche de fonction FREQ......9 Réception automatique de fax Touche de fonction LOCK IMAGE ....25 démarrage (NavNet) ........ 7 Touche de fonction LOCK/ERASE soft key..25 lancement et arrêt (PC) ......
