folgenden Fällen wirksam:
- Spannungsausfall
- Ausfall eines Bauteils
- Spulendefekt
- Leiterbruch
- Erdschluß
Funktionsbeschreibung
Der Kontaktblock PZE 7 ist ein Zusatzgerät
und dient der Erweiterung eines Sicherheits-
stromkreises. Der Kontaktblock wird von
einem Grundgerät (z. B. NOT-AUS-
Schaltgerät) angesteuert.
Sobald die Versorgungsspannung U
(LED "Power" leuchtet) und die Eingangs-
kreise 1 und 2 geschlossen werden, gehen
die beiden Ausgangsrelais K1 und K2 in
Arbeitsstellung. Die Sicherheitskontakte 13-
14, 23-24, ... 63-64 schließen und der
Hilfskontakt 71-72 öffnet. Die LEDs "Ch. 1"
und "Ch. 2" leuchten.
Werden beide Eingangskreise oder nur einer
geöffnet, fallen die Relais K1 und/oder K2
ab. Die zwangsgeführten Sicherheits-
kontakte 13-14, 23-24, ... 63-64 öffnen und
der Hilfs-kontakt 71-72 schließt.

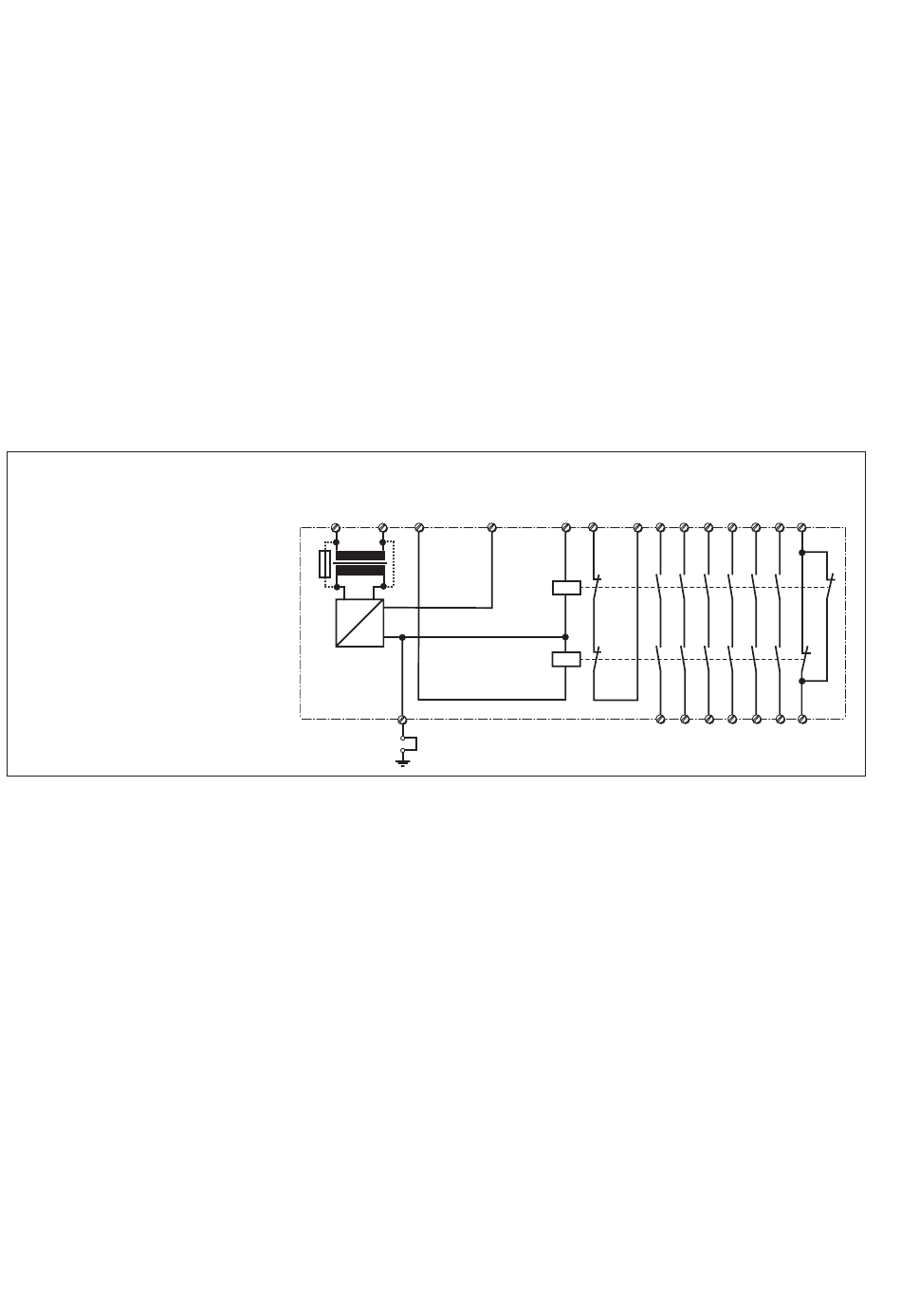

Fig. 1: Schematisches Schaltbild
Wiring diagram
Schéma interne
Sicherheitsfunktionen
Der Kontaktblock erweitert einen bestehen-
den Sicherheitsstromkreis. Da die Ausgangs-
relais durch den Rückführkreis des Grund-
gerätes überwacht werden, übertragen sich
die Sicherheitsfunktionen des bestehenden
Stromkreises auf den Kontaktblock.
Wird nach EN 60204 T1 Abs. 9.4.3.1 die
Phase Li(-) der Versorgungsspannung auf
Erdpotential gelegt, werden in den Eingangs-
kreisen Erdschlüsse erkannt. Bei Geräten für
Wechselspannung bricht die interne Versor-
gungsspannung zusammen; in Geräten für
Gleichspannung löst der Fehlerstrom
(I
i>i1,2iA) die interne elektronische Siche-
F
rung F1 aus und die Ausgangsrelais fallen
ab. Die Erdschlußsicherheit im Rückführkreis
ist vom verwendeten Grundgerät abhängig.
Betriebsarten
• Einkanalige Ansteuerung
- ein Eingangskreis wirkt auf beide
Ausgangsrelais
• Zweikanalige Ansteuerung
- zwei redundante (d. h. identische)
Eingangskreise wirken auf je ein
Ausgangsrelais
- zusätzliche Ausfallsicherheit gegen
Kurzschluß eines Eingangskreises
- Power supply failure
- Component failure
- Coil defect in a relay
- Cable break
- Earth fault
Function Description
The Contact block PZE 7 is an add-on unit
for expansion of a safety circuit. The
Contact block is controlled by a base unit
(e.g. E-Stop Relay).
When the operating voltage U
anliegt
(LED "Power" is illuminated) and the input
B
circuits 1 and 2 are closed, the two output
relays K1 and K2 energise. The safety
contacts 13-14, 23-24, ... 63-64 close and
the auxiliary contact 71-72 opens. The
LED's "Ch. 1" and "Ch. 2" illuminate.
If both of the input circuits are opened, or
only one, relays K1 and/or K2 de-energise.
The positive-guided safety contacts 13-14,
23-24, ... 63-64 open and the auxiliary
contact 71-72 closes.
U
B
A1
A2
(L+)
(L-)
F1
~
G1
=
PZE 7
Safety Functions
The Contact block expands an existing
safety circuit. As the output relays are
monitored via the feedback control loop of
the base unit, the safety functions of the
existing safety circuit are transferred to the
contact block.
If phase L(-) of the operating voltage is
connected to the earth potential according to
EN 60204 Pt 1 Par. 9.4.3.1, earth faults are
detected in the input circuits. With AC units,
the internal operating voltage is interrupted;
with DC units, the fault current (I
triggers the internal electronic fuse F1 and
the output relays de-energise. The earth
fault safety in the feedback control loop is
dependent on the base unit used.
Operating Modes
• Single channel operation
- one input circuit operates both channels
• Two channel operation
- two redundant (i.e. identical) input
circuits each operate one output relay
- additional fail-safety to protect against
short-circuits in one of the input circuits
is supplied
B
Eingangskreis 2
Eingangskreis 1
Input circuit 2
Input circuit 1
Canal d'entrée 2
Canal d'entrée 1
K2
U
K1
K1
+
K2
i>i1,2iA)
F
- Défaillance d'un composant
- Défaillance bobine
- Défaut soudure
- Défaut de masse
Description du fonctionnement
Le relais PZE 7 est un bloc d'extension qui
permet d'augmenter le nombre des contacts
de sécurité. Le PZE 7 est piloté par un bloc
logique de base (par ex. relais d'arrêt
d'urgence PNOZ).
Dès que la tension d'alimentation U
présente (la LED "Power" sont allumées) et
les canaux d'entrée U-K1 et U-K2 sont
fermés, les relais K1 et K2 passent en
position travail. Les contacts de sécurité
13-14, 23-24,... 63-64 se ferment et le
contact d'info. 71-72 s'ouvre. Les LED's de
visualisation "Ch. 1" et "Ch. 2" s'allument.
Si l'un ou les deux circuits d'entrée sont
ouverts, le relais K1 et/ou le relais K2
retombent. Les contacts de sécurité 13-14,
23-24, ... 63-64 s'ouvrent et le contact d'
info. 71-72 se ferme.
Rückführkreis
Feedback Control Loop
Boucle de retour
Y1
Y2
13
23
33
43
53
14
24
34
44
54
Fonctions de sécurité
Le bloc d'extention PZE 7 permet
d'augmenter le nombre de contacts de
sécurité d'un bloc logique de sécurité.
L'auto-contrôle des relais internes est réalisé
par l'appareil de base à l'aide de la boucle de
retour. Ainsi les contacts du bloc d'extension
ont le même niveau de sécurité que ceux du
bloc logique de base.
La mise à la terre de la phase L(-) de la
tension d'alimentation ou le câblage de la
prise de terre (EN 60204 chap. 1 § 9.4.3.1)
permet de détecter la mise à la terre des
circuits d'entrée. Pour les appareils en AC,
la tension interne s'écroule ; les appareils en
DC sont équipés d'un fusible électronique
F1 qui déclenche pour une intensité
I
i>i1,2iA et fait retomber les contacts de
F
sortie. La détection de la mise à la terre de la
boucle de retour est assurée par l'appareil de
base.
Modes de fonctionnement
• commande par 1 canal
- le circuit d'entrée agit sur les 2 relais
internes
• commande par 2 canaux
- 2 circuits d'entrée identiques agissent
chacun sur un relais interne.
- permet de détecter la défaillance d'un
des circuits d'entrée.
est
B
63
71
64
72
