20 181-04
PZE X5/PZE X5V
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind. Beachten Sie
die VDE- sowie die örtlichen Vorschriften,
insbesondere hinsichtlich der Schutzmaß-
nahmen.
• Beim Transport, bei der Lagerung und im
Betrieb die Bedingungen nach EN 60068-2-
6 einhalten (s. techn. Daten).
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt die Gewährlei-
stung.
• Montieren Sie das Gerät in einen Schalt-
schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio-
nen führen.
• Sorgen Sie an allen Ausgangskontakten bei
kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.
Bestimmungsgemäße Verwendung

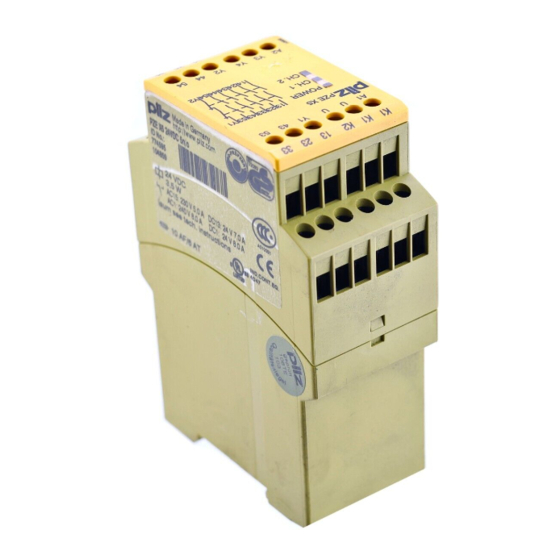

Der Kontaktblock PZE X5 dient als Erweite-
rungsgerät zur Kontaktverstärkung und
Kontaktvervielfältigung. Der Kontaktblock
PZE X5V dient zusätzlich zum zeitlich
verzögerten Weiterschalten eines NOT-AUS-
Befehls in Sicherheitsstromkreisen.
Das Gerät ist bestimmt für den Einsatz in
• Anwendungsschaltungen mit NOT-AUS-
Schaltgeräten, Schutztürwächtern und
Zweihandbedienungsrelais
• Sicherheitsstromkreisen nach VDE 0113-1
und EN 60204-1
Das Gerät darf nur mit Grundgeräten ver-
wendet werden, die einen Rückführkreis
besitzen.
Die zu realisierende Kategorie nach EN 954-1
ist abhängig von der Kategorie des Grund-
geräts. Sie kann vom Kontakterwei-
terungsblock nicht überschritten werden.
Gerätebeschreibung
Der Kontaktblock ist in einem P-97-Gehäuse
untergebracht. Die Versorgungsspannung
beträgt 24 V DC (PZE X5, PZE X5V) bzw.
48 V DC (PZE X5V)
Merkmale:
• Relaisausgänge:
5 Sicherheitskontakte (S), zwangsgeführt
• Statusanzeige für Ausgangsrelais und
Versorgungsspannung
• Anschluss für Rückführkreis
• einkanalige Ansteuerung ohne
Querschlusserkennung
• zweikanalige Ansteuerung mit oder ohne
Querschlusserkennung
• abschaltbare Rückfallverzögerung
(nur PZE X5V)
Die Sicherheitseinrichtung bleibt auch
wirksam bei:
- Spannungsausfall
- Ausfall eines Bauteils
Safety Regulations
• The unit may only be installed and operated
by personnel who are familiar with both
these instructions and the current
regulations for safety at work and accident
prevention. Follow local regulations
especially as regards preventative
measures.
• Transport, storage and operating conditions
should all conform to EN 60068-2-6 (see
Technical Data).
• Any guarantee is void following opening of
the housing or unauthorised modifications.
• The unit should be panel mounted,
otherwise dampness or dust could lead to
functional impairment.
• Adequate fuse protection must be provided
on all output contacts with capacitive and
inductive loads.
Typical Applications
The contact block PZE X5 is an expander
module used to provide additional contacts.
The contact block PZE X5V has delay off
contacts for use in Emergency Stop circuits
The unit is for use in
• Applications together with Emergency Stop
Relays, Safety Gate Monitors and Two-
Hand Controls
• Safety circuits according to VDE 0113-1
and EN 60204-1
The unit may only be used together with a
base unit which has a feedback control loop.
The category to be implemented in
accordance with EN 954-1 depends on the
category of the base module. It cannot be
exceeded by the expander module.
Description
The Contact Block is enclosed in a P-97
housing. There is available for 24 V DC
(PZE X5, PZE X5V) or 48 V DC (PZE X5V)
operation.
Features:
• Relay outputs:
5 safety contacts (n/o), positive-guided
• Status indicators for output relay and
operating voltage
• Connections for a feedback control loop
• Single channel operation without short-
circuit recognition
• Two channel operation with or without short-
circuit recognition
• Delay time switch off (reset)
(only PZE X5V)
The safety function remains effective in the
following cases:
- Power supply failure
- Component failure
- 1 -
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE..), notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l'utilisation de l'appareil (voir
les caractéristiques techniques).
• Toutes interventions sur le boîtier
(ouverture du relais, échange ou modifi-
cation de composants, soudure etc..) faites
par l'utilisateur annulent la garantie.
• Montez l'appareil dans une armoire
électrique à l'abri de l'humidité et de la
poussière.
• Assurez-vous du pouvoir de coupure des
contacts de sortie en cas de charges
inductives ou capacitives.
Domaines d'utilisation
Le relais PZE X5 est un bloc d'extension qui
permet d'augmenter le nombre et le pouvoir
de coupure des contacts de sécurité. La
variante PZE X5V est un bloc d'extension
temporisé à la retombée.
Le PZE X5/PZE X5V peut être utilisé avec :
• les relais d'arrêt d'urgence, les relais de
surveillance protecteurs et les commandes
bimanuelles.
• dans les circuits de sécurité d'après les
normes VDE 0113-1 et EN 60204-1
Le PZE X5/PZE X5V ne peut être piloté que
par des relais de sécurité ayant une boucle de
retour.
La catégorie à réaliser selon l'EN 954-1
dépend de la catégorie de l'appareil de base.
Elle ne peut pas être dépassée par le bloc
d'extension de contacts.
Description de l'appareil
Inséré dans un boîtier P-97. Sa tension
d'alimentation est de 24 V DC (PZE X5,
PZE X5V) ou 48 V DC (PZE X5V).
Particularités :
• Contacts de sortie :
5 contacts à fermeture de sécurité
• LEDs de visualisation pour tension
d'alimentation et relais de sortie
• Bornes pour boucle de retour
• Commande par 1 canaux sans détection
des courts-circuits
• Commande par 2 canaux avec ou sans
détection des courts-circuits
• inhibition de la temporisation
(PZE X5V uniquement)
La sécurité est garantie, même dans les cas
suivants :
- Défaillance tension
- Défaillance d'un composant
