Installation
4.8 Interfaces

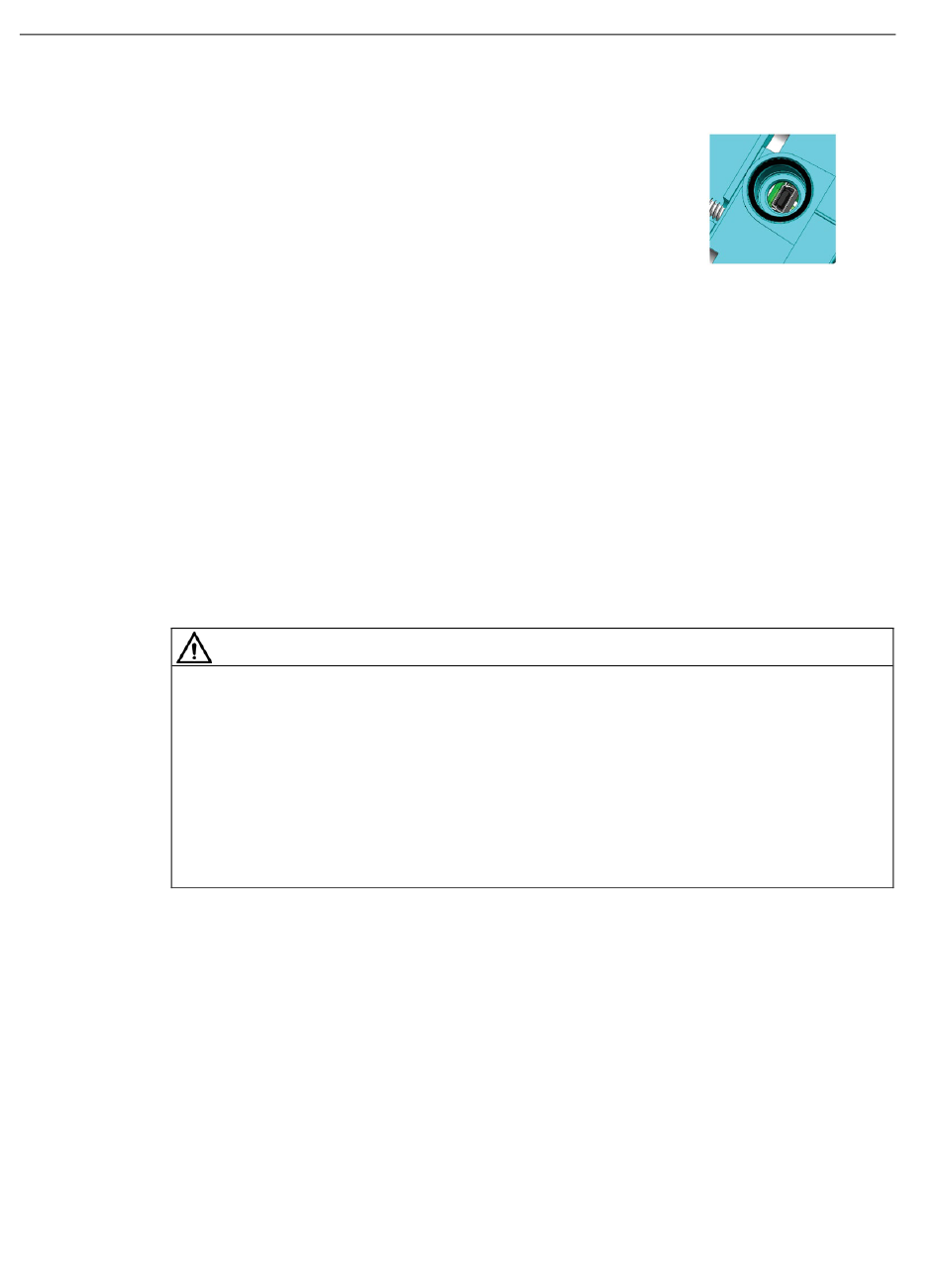

Le connecteur mini USB est protégé par un bouchon de fermeture à
vis en plastique qui, une fois vissé, permet au système d'atteindre
une protection IP67.
Un espacement d'au moins 50 mm est nécessaire au-dessus de la
connexion mini USB. Sinon, il est impossible de retirer le bouchon
de fermeture à vis.
4.8.2
Interface de la sonde thermométrique
Description
L'ET200pro FC-2 est doté d'une entrée de sonde thermométrique qui permet au variateur de
détecter en temps réel la température du moteur. Vous pouvez connecter une sonde CTP,
KTY84, Pt1000 ou un interrupteur bilame à l'entrée de la sonde thermométrique.
La connectique nécessaire pour relier la sonde thermométrique au dispositif de surveillance
de la température du moteur est intégrée au connecteur du moteur HAN Q à l'avant du
variateur.
Un choc électrique peut être causé par la tension dangereuse présente au niveau de la
connectique de la sonde.
L'entrée de la sonde thermométrique est reliée au potentiel de l'alimentation. Il est donc
possible d'observer une tension dangereuse au niveau de la connectique de la sonde. Un
contact avec des éléments sous tension sur le câble du moteur et dans la boîte à bornes
du moteur peut entraîner la mort par électrocution.
• Mettre le variateur hors tension et débrancher tous les câbles d'alimentation du variateur
• Isoler les câbles de la boîte à bornes du moteur qui ne sont pas utilisés.
50
ATTENTION
avant de connecter ou de déconnecter la sonde thermométrique du moteur.
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Variateur SIMATIC ET 200pro FC-2
