Mise en service avancée
7.16 Protection du moteur par calcul de la température
7.16
Protection du moteur par calcul de la température
Le variateur calcule la température du moteur sur la base du modèle de moteur thermique.
Le modèle de moteur thermique répond beaucoup plus rapidement aux augmentations de
température qu'un capteur de température.
En cas d'utilisation simultanée d'un modèle de moteur thermique et d'un capteur de
température, par exemple un Pt1000, le variateur corrige le modèle en utilisant la
température mesurée.
Modèle de moteur thermique 2 pour les moteurs asynchrones
Le modèle de moteur thermique 2 pour les moteurs asynchrones est un modèle thermique à
3 masses, constitué du paquet de tôles statorique, de l'enroulement du stator et du rotor. Le
modèle de moteur thermique 2 calcule les températures, à la fois dans le rotor et dans
l'enroulement du stator.

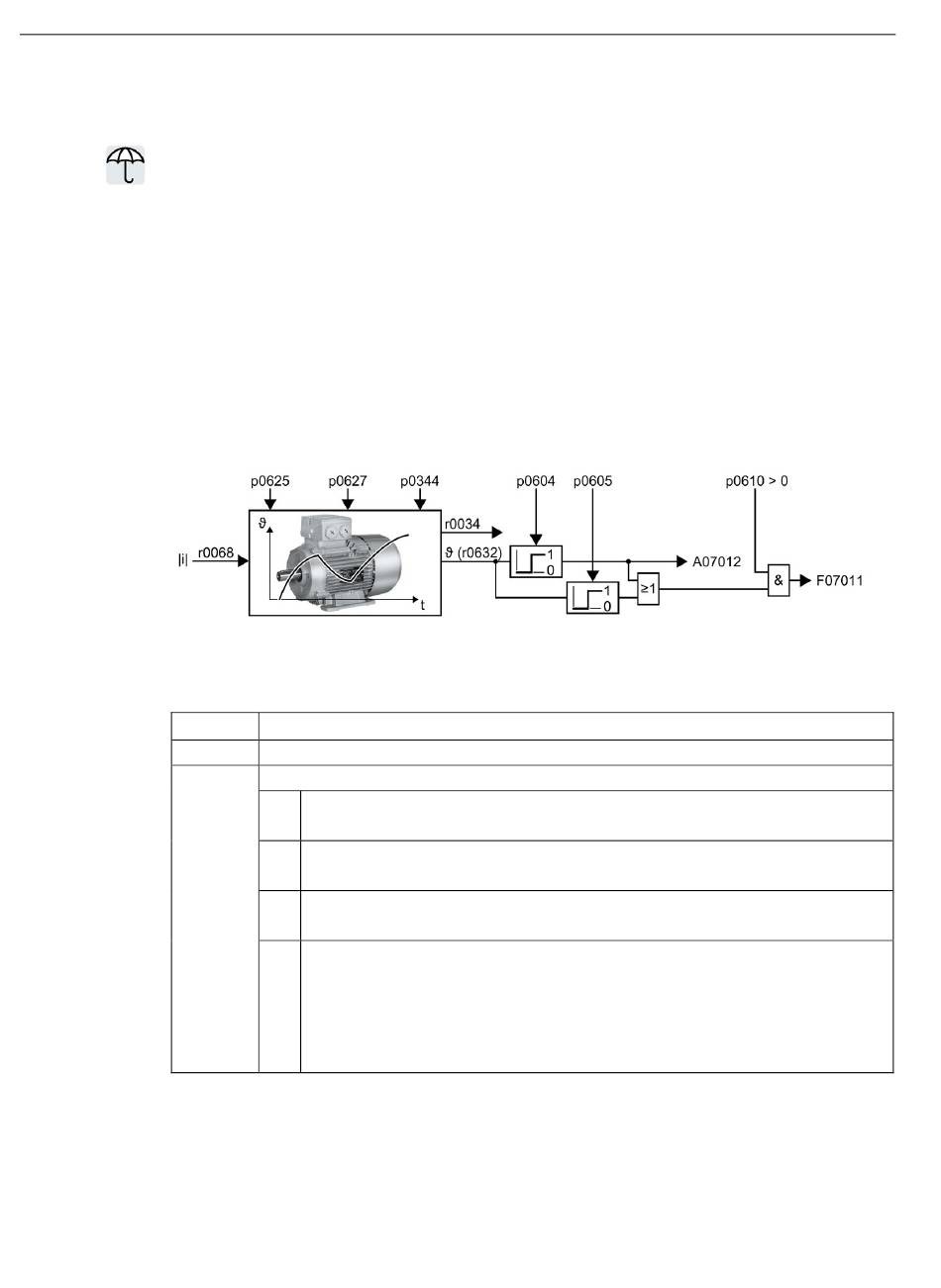

Figure 7-34
Tableau 7- 33 Modèle de moteur thermique 2 pour les moteurs asynchrones
Paramètre Description
r0068
p0610
180
Modèle de moteur thermique 2 pour les moteurs asynchrones
CO : Mesure de courant Valeur absolue
Surchauffe du moteur Réaction (réglage d'usine : 12)
0 :
Alarme A07012
Le variateur ne réduit pas la limite de courant.
1 :
Alarme A07012 et défaut F07011
Le variateur réduit la limite de courant.
2 :
Alarme A07012 et défaut F07011
Le variateur ne réduit pas la limite de courant.
12 : Alarme A07012 et défaut F07011
Le variateur ne réduit pas la limite de courant.
Une fois la tension d'alimentation coupée, le variateur enregistre la différence
calculée la plus récente par rapport à la température de l'air ambiant. Une fois la
tension d'alimentation réactivée, le modèle de moteur thermique démarre avec
90 % de la température précédemment enregistrée.
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Variateur SIMATIC ET 200pro FC-2
