10.5
Défauts, tampon de défauts et historique des défauts
Défauts
Les défauts possèdent les propriétés suivantes :
● Un défaut entraîne généralement la mise hors tension du moteur.
● Un défaut doit être acquitté.
● Les défauts sont affichés comme suit :
– affichage le bit 3 du mot d'état 1 (r0052)
– affichage sur le pupitre opérateur par Fxxxxx
– affichage sur le variateur via la LED RDY
– affichage dans Startdrive ou STARTER
Tampon de défauts

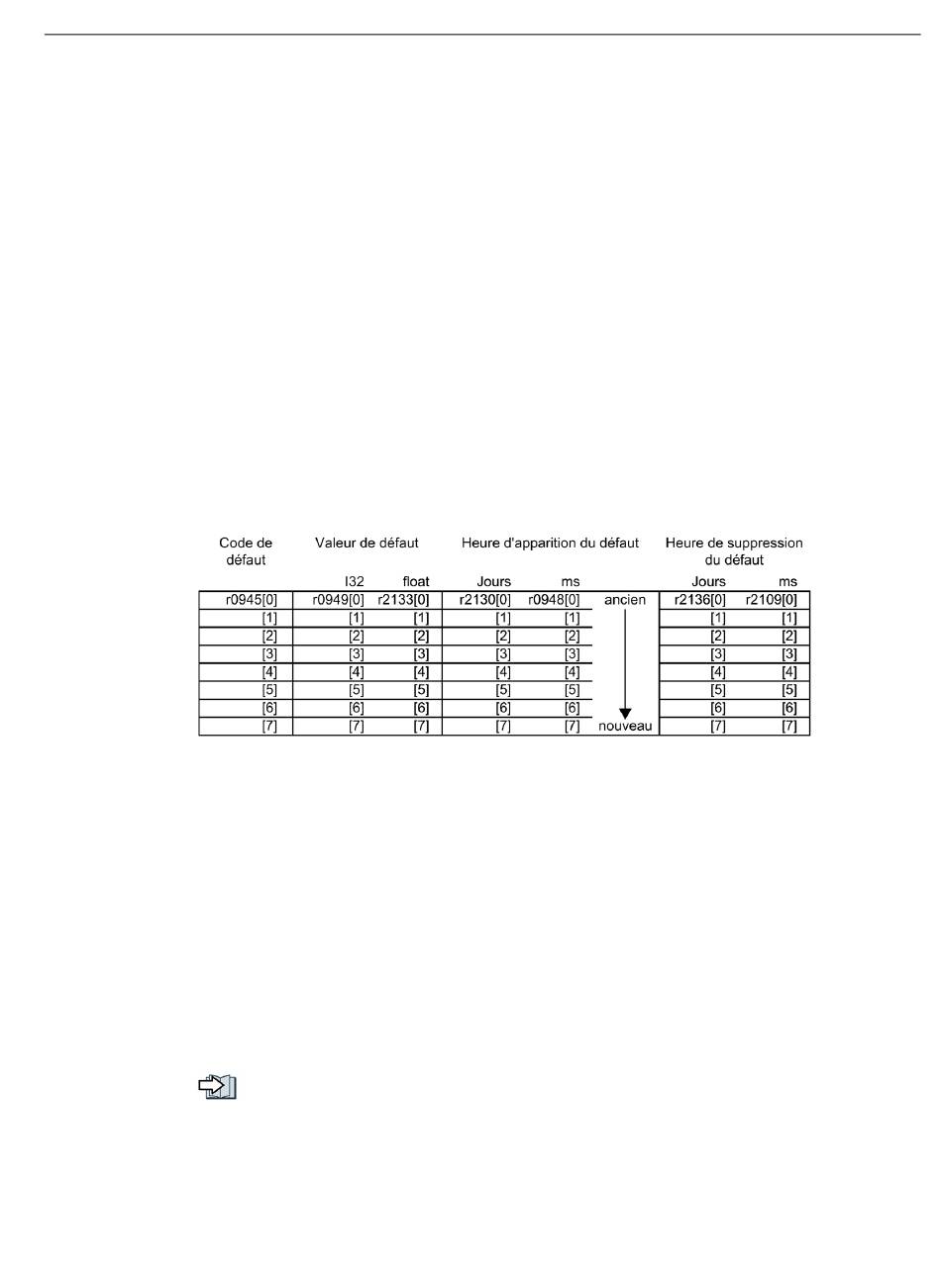

Figure 10-4
Le variateur enregistre les défauts apparaissant dans le tampon de défauts. Un défaut
comprend le code de défaut, la valeur du défaut et deux heures du défaut :
● Code de défaut : r0945
Le code et la valeur du défaut décrivent la cause du défaut.
● Valeur de défaut : r0949 au format virgule fixe "I32", r2133 au format virgule flottante
"Float"
● Heure du défaut apparition = r2130 + r0948
● Heure du défaut suppression = r2136 + r2109
Le variateur utilise son mode de calcul interne du temps pour l'enregistrement des heures de
défaut.
Le tampon de défaut enregistre jusqu'à 8 défauts.
Dans le tampon de défauts, les défauts sont triés en fonction de l'"heure du défaut
apparition". Lorsque le tampon de défauts est plein et qu'un nouveau défaut apparaît, le
variateur écrase les valeurs avec indice [7].
Variateur SIMATIC ET 200pro FC-2
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Tampon de défauts
Manuels pour le variateur (Page 276)
Alarmes, défauts et messages système
10.5 Défauts, tampon de défauts et historique des défauts
235
