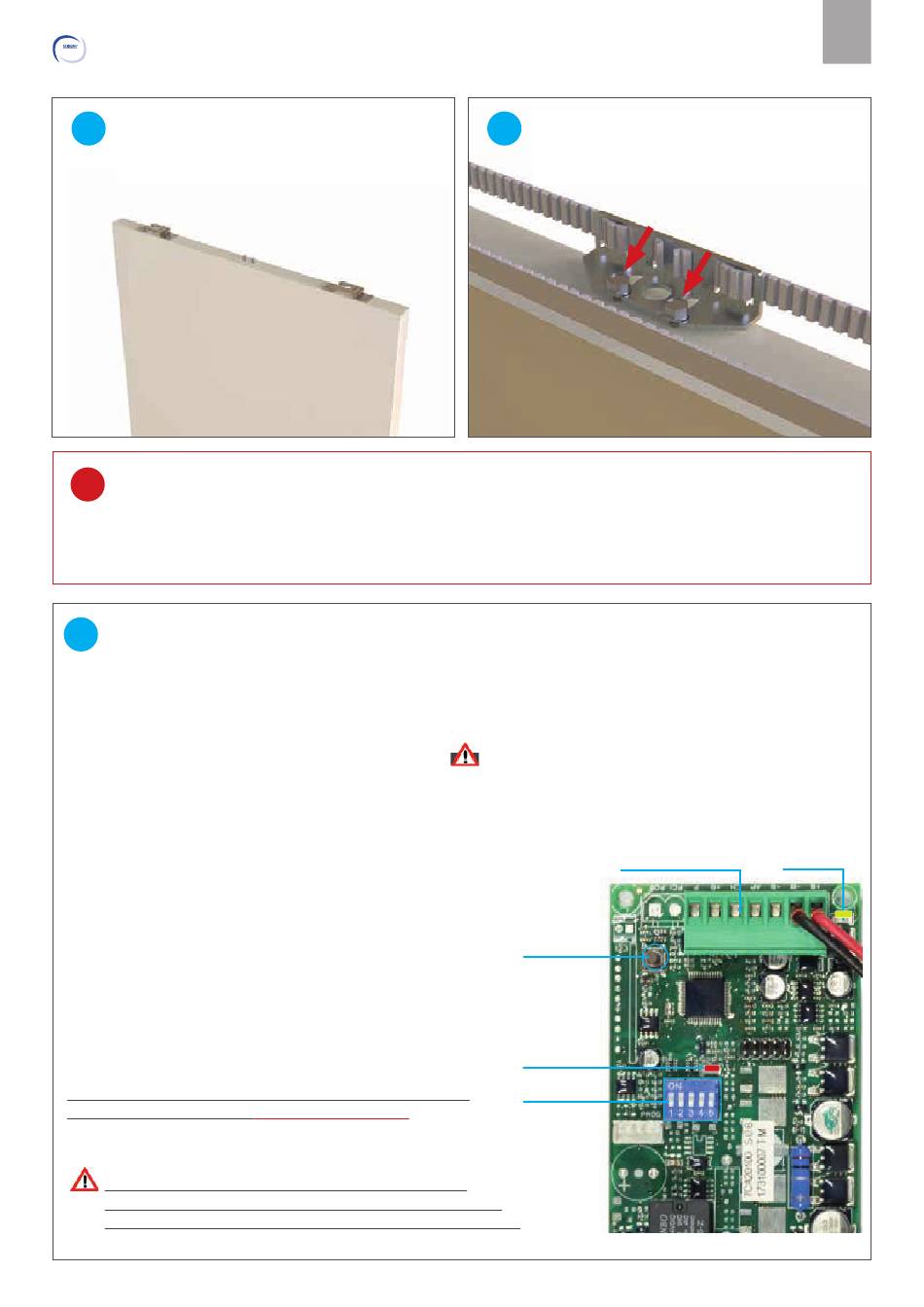

Scrigno Antamatic Open 2.0 Manuel D'installation page 30

Open
2.0
Fixer les brides des chariots en se conformant
33
aux indications du manuel d'installation de la
porte et du contre-châssis Scrigno.
VERIFIER:
!
- l'alignement correct de la courroie, qui doit se déplacer sur un plan parfaitement horizontal.
- l'absence de frottements ou d'obstacles pendant le mouvement de la porte, sur toute sa course.
A présent, le kit OPEN 2.0 Antamatic est prêt pour être mis en marche.
PROGRAMMATION DES BUTEES DE
35
PREPARATION POUR L'AUTO-APPRENTISSAGE DE LA COURSE
1- Retirer le connecteur-tour de la carte.
2- Vérifi er que la porte ne frotte pas et la positionner approximativement à la moitié de sa course.
3- Insérer le connecteur-tour.
4- Connecter la fi che de l'alimentation au réseau 220V. 4- Connecter la fi che de l'alimentation au réseau 220V.
La led verte sur la carte s'allume.
PROCEDURE D'AUTO-APPRENTISSAGE
1. Appuyer sur le bouton P1 jusqu'à ce que la led rouge
commence à clignoter, relâcher le bouton.
Après 2" du début du clignotement, la porte se déplace dans
le sens d'ouverture complète.
Si la porte devait se déplacer dans le sens de fermeture:
- le schéma du point 23 n'a pas été suivi correctement. (la
jonction de la courroie est du côté erroné!)
2. Après 2" de l'arrivée en ouverture, la porte se déplace dans
la position de fermeture complète.
3. La led rouge clignote pendant 2" et la procédure
d'acquisition du parcours est terminée.
Si la led rouge continue de clignoter, la procédure ne s'est
pas conclue correctement.
A la fi n de la procédure d'auto-apprentissage, couper
l'alimentation du réseau, fermer le couvercle de la boîte de
dérivation avec précaution, rebrancher la fi che d'alimentation.
R1387 DCM2461/SCRIGNO | page 14
(voir page successive).
Raccorder la porte avec les chariots et insérer
34
la bride de jonction dans les deux vis montées
précédemment, en les serrant à fond.
FIN DE COURSE
Attention: parties sous tension.
Connecteur-tour
BOUTON P1
Led rouge
Dip-switch
FRA
Led Verte
