Scrigno Antamatic Open 2.0 Manuel D'installation page 12

Open
2.0

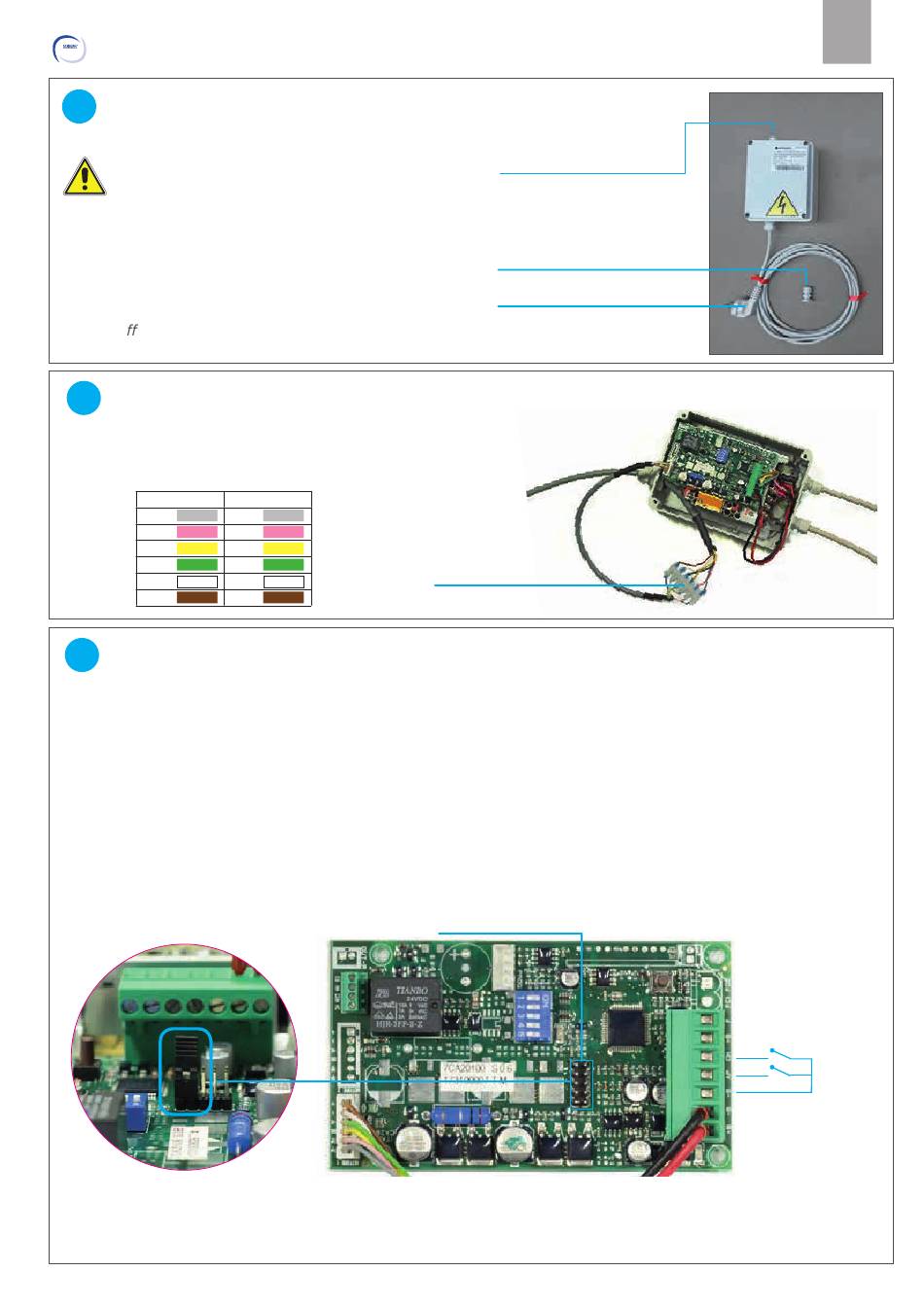

SCATOLA DI DERIVAZIONE
26
Attenzione: le operazioni di predisposizione
elettrica vanno eseguite esclusivamente da
personale specializzato.
Nota: la posizione di uscita dei cavi potrebbe
di erire da quella indicata a fi anco.
COLLEGAMENTO DEL
27
Connettere i 6 fi li del cavo motore alla
morsettiera, seguendo i colori dello schema:
SCHEMA DI COLLEGAMENTO CAVI
LATO SCHEDA
Grigio
Rosa
Giallo
Verde
Bianco
Marrone
COLLEGAMENTO DEI
28
Scegliere la tipologia corretta di pulsanti:
PULSANTE SEQUENZIALE (IMPULSIVO, NON ALIMENTATO):
Collegamento tra il morsetto (-B) ed il morsetto (CH) (chiusura);
DUE PULSANTI DISTINTI (IMPULSIVI, NON ALIMENTATI):
ATTENZIONE: RIMUOVERE il PONTICELLO del CONNETTORE J3
Collegare il comune del pulsante al morsetto (-B), il contatto apertura al morsetto (AP) ed il contatto chiusura al
morsetto (CH).
Ponticello sul connettore J3
Forare con una punta adeguata la scatola di derivazione, montare il passacavo PG fornito con il kit, e far passare il cavo
dei pulsanti al suo interno.
R1387 DCM2461/SCRIGNO | pagina 12
LATO MOTORE
Grigio
Rosa
Giallo
Verde
Bianco
Marrone
PULSANTI DI APERTURA
INGRESSO CAVO DEL
MOTORE
CONNETTORE PG per CAVO
PULSANTI (non fornito)
CAVO ALIMENTAZIONE 230V
CAVO MOTORE
MORSETTIERA
Connettore J3
ITA
Ingressi pulsanti:
(contatti puliti non
alimentati)
Chiude
Apre
Comune
