Open
2.0

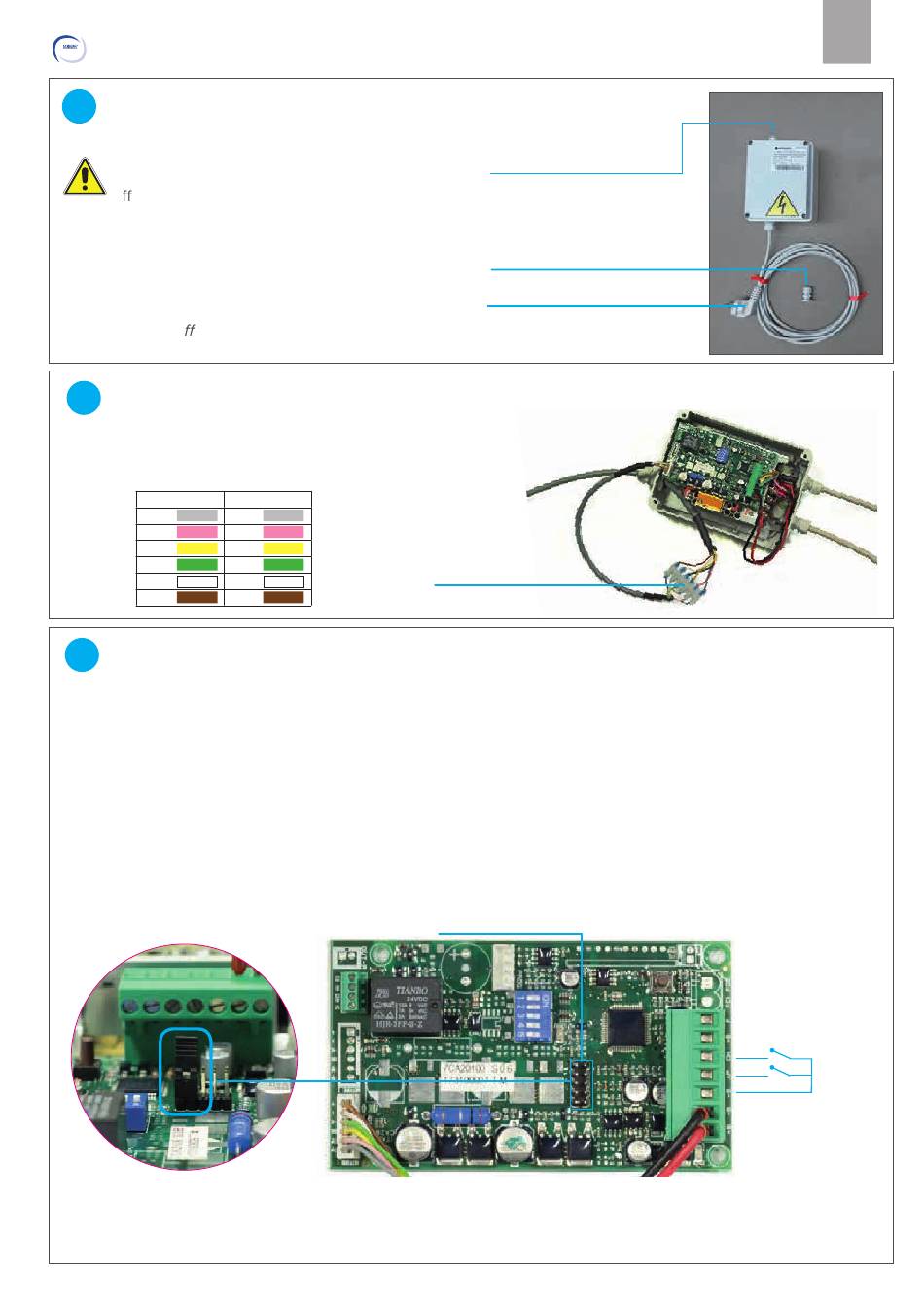

BOITE DE DERIVATION
26
Attention: les opérations de raccordement
électrique doivent être exclusivement
e ectuées par un personnel spécialisé.
Remarque: la position de sortie des câbles
pourrait di érer de celle indiquée ci-contre.
CONNEXION DU
27
Connecter les 6 fi ls du câble moteur à la plaque à
bornes suivant les couleurs du schéma:
SCHEMA DE CONNEXION DES CABLES
CÔTÉ CARTE
Gris
Rose
Jaune
Vert
Blanc
Marron
CONNEXION DES
28
Choisir la typologie de boutons correcte:
BOUTON SEQUENTIEL (IMPULSIF, NON ALIMENTE):
Connexion entre la borne (-B) et la borne (CH) (fermeture);
DEUX BOUTONS DISTINCTS (IMPULSIFS, NON ALIMENTES):
ATTENTION: ENLEVER le PONTET du CONNECTEUR J3
Connecter le commun du bouton à la borne (-B), le contact d'ouverture à la borne (AP) et le contact de fermeture à la
borne (CH).
Pontet sur le connecteur J3
Percer la boîte de dérivation à l'aide d'une mèche appropriée, monter le passe-câble PG fourni avec le kit et faire passer
le câble des boutons à l'intérieur.
R1387
DCM2461/SCRIGNO
| page 12
CABLE MOTEUR
CÔTÉ MOTEUR
Gris
Rose
Jaune
Vert
Blanc
Marron
BOUTONS D'OUVERTURE
ENTREE DU CABLE DU
MOTEUR
CONNECTEUR PG pour CABLE
DES BOUTONS (non fourni)
CABLE D'ALIMENTATION 230V
PLAQUE A BORNES
Connecteur J3
FRA
Entrées des boutons:
(contacts propres non
alimentés)
Ferme
Ouvre
Commun
