REMARQUE !
Conditions pour le bon fonctionnement de l'appareil.
Utiliser un connecteur femelle homologue avec raccord blindé.
Respecter les spécifications pour le câble et les conducteurs indiquées par le fabricant de la prise fe-
melle homologue.
Câbler la prise femelle homologue. Respecter les instructions données par le fabricant de la prise femelle
homologue.
Insérer chaque conducteur dans la bonne broche. Se reporter à la figure suivante.

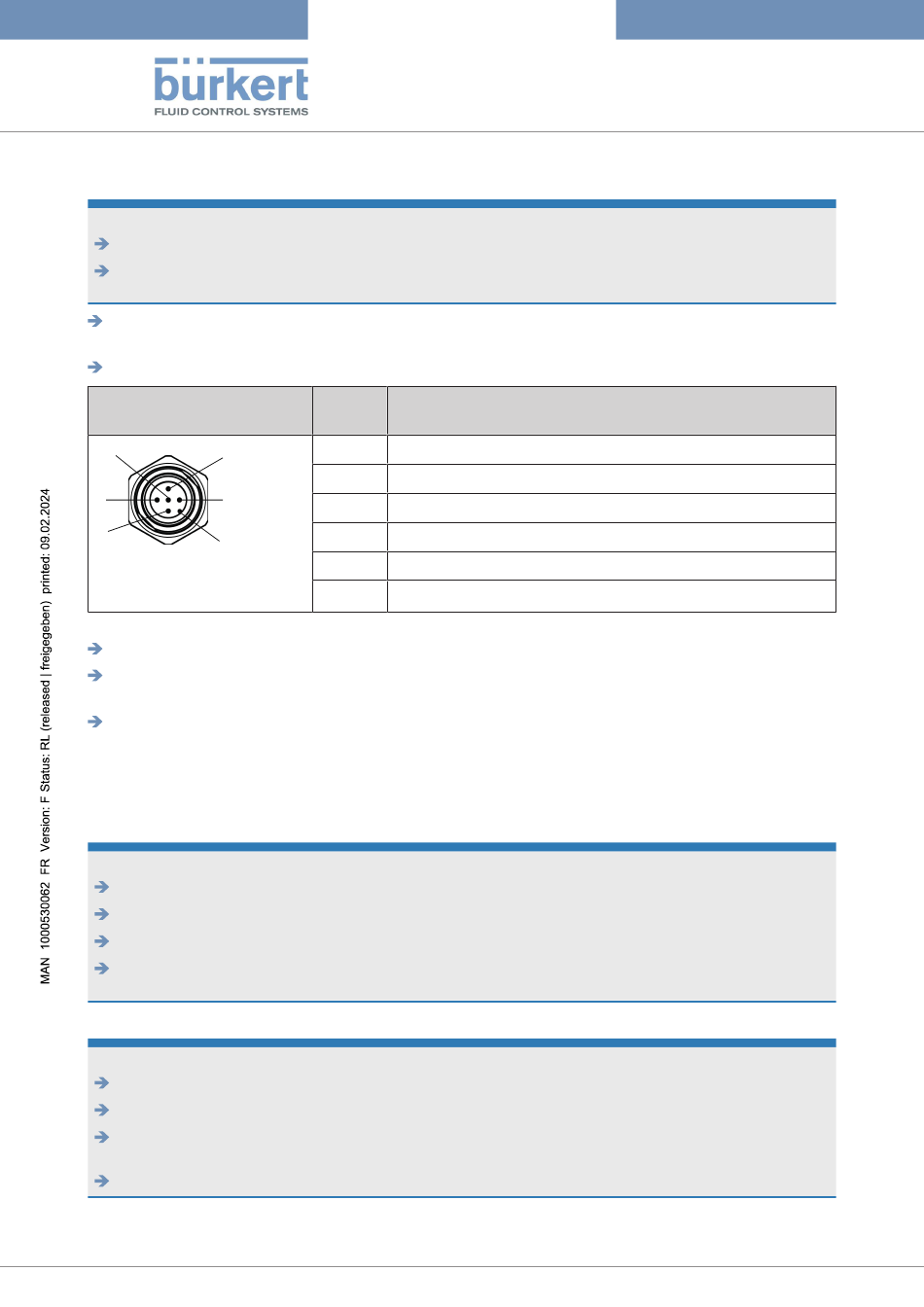

Prise mâle M12 à 5 broches
(codage A)
5
4
1
Le filet M12 est raccordé en
interne à la FE
Tab. 5: Affectation des broches, prise mâle M12 à 5 broches (codage A)
Prendre un brin du blindage du câble et l'insérer dans la broche 1.
Visser la prise femelle homologue à la prise mâle 5 broches au couple indiqué par le fabricant de la prise
femelle homologue.
Procéder à la mise à la terre fonctionnelle de l'appareil. Se référer à
[} 35]
6.3
Câbler la variante Ethernet industriel
REMARQUE !
Conditions pour le bon fonctionnement de l'appareil.
Utiliser un bloc d'alimentation de puissance suffisante.
Utiliser uniquement des câbles blindés Ethernet industriel de catégorie CAT-5e ou supérieure.
Connecter chaque extrémité de câble à la terre fonctionnelle.
Pour un MDC, prêter attention à l'ondulation résiduelle maximale autorisée sur la tension de service
(ondulation résiduelle < 2 %).
REMARQUE !
Les versions homologuées UL doivent être fournies de l'une des manières suivantes :
circuit à énergie limitée (LEC), selon la norme UL / IEC61010-1
source à puissance limitée (LPS), selon la norme UL/EN 60950
SELV / PELV avec protection de surintensité approuvé UL, conçue selon la norme UL / IEC61010-1, ta-
bleau 18 (par ex. bloc PM-0124-020-0)
Unité d'alimentation NEC classe 2
32
Broche
Affectation
1
Blindage
3
2
24 V
2
3
GND
4
CAN_H
6
5
CAN_L
6
Cosse de codage
Type 8756 Batch
Raccordement électrique
Raccorder à la terre fonctionnelle
